SolidWorks鈑金設計(一)——基體法蘭、邊線法蘭與斜接法蘭
在SolidWorks中主要有兩種設計鈑金零件的方式:(1)創建一個零件,然后將其轉換到鈑金;(2)使用鈑金特定的特征來生成零件為鈑金零件。
1 基體法蘭
基體法蘭特征是新鈑金零件的第一個特征,該特征被添加到SolidWorks零件后,系統就會將該零件標記為鈑金零件,折彎也將被添加到適當位置。
如果要生成基體法蘭特征,其操作步驟如下:
(1)編輯生成一個標準的草圖,該草圖可以是單一開環、單一閉環或多重封閉輪廓的草圖。
(2)單擊“鈑金”工具欄中的
(基體-法蘭/薄片)按鈕,或選擇菜單欄中的“插入”|“鈑金”|“基體法蘭”命令,會出現 “基體法蘭”PropertyManager設計樹。
提示:“基體法蘭”PropertyManager設計樹中的控件會根據草圖的不同而自動更改,例如,如果是單一閉環輪廓草圖,就不會出現兩個方向框,如圖1所示。

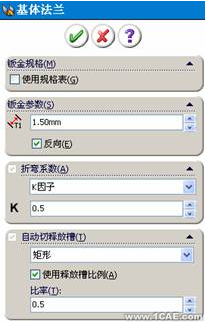

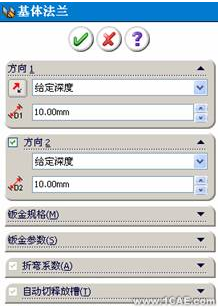

圖1 “基體法蘭”設計樹
(3)在兩個方向框中,設置拉伸終止條件及總深度
參數。同時在“鈑金規格”面板中確定是否選擇使用規格表,如果不是用規格表則繼續按下面的步驟進行。
(4)在“鈑金參數”面板中將厚度設置為所需的鈑金厚度
,將折彎半徑
設置為所需的折彎半徑。
(5)確定是否選擇“反向”復選框,以確定是否反向加厚草圖。
(6)分別設定“折彎系數”面板和“自動切釋放槽”面板中的選項。
(7)單擊
(確定)按鈕,便會生成如圖2所示的基體法蘭鈑金零件。
圖2 基體法蘭鈑金零件
2 邊線法蘭
邊線法蘭特征是將法蘭添加到鈑金零件的所選邊線上。如果要生成邊線法蘭特征,其操作步驟如下:
(1)首先生成某一鈑金零件,然后在該零件中執行下面的步驟。
(2)單擊“鈑金”工具欄中的
(邊線法蘭)按鈕,或選擇菜單欄中的“插入”|“鈑金”|“邊線法蘭”命令,會出現如圖3所示的顯示“邊線法蘭”PropertyManager設計樹。
圖3 “邊線法蘭”設計樹
(3)在圖形區域選擇要放置特征的邊線。
(4)在如圖4所示的“法蘭參數”面板中,單擊“編輯法蘭輪廓”按鈕,編輯輪廓的草圖。
(5)若要使用不同的折彎半徑(非默認值),應取消選擇“使用默認半徑”復選框,然后根據需要設置折彎半徑
。
(6)在如圖5所示的“角度”與“法欄長度”面板中,分別設置法蘭角度
、長度
、終止條件及其相應參數值等。
(7)如果選擇“給定深度”選項,則必須單擊長度
和外部虛擬交點
或內部虛擬交點
圖標來決定長度開始測量的位置。
圖4 “法欄參數”面板 圖5 “角度”與“法欄長度”面板
(8)在如圖6所示“法蘭位置”面板中設置法蘭位置時,將折彎位置設置為材料在內
、材料在外
、折彎向外
、或虛擬交點中的折彎
。
圖6 “法蘭位置”面板
(9)要移除鄰近折彎的多余材料,可選擇“剪裁側邊折彎”復選框,
(10)如果要從鈑金體等距排列法蘭,選擇“等距”復選框,然后設定等距終止條件及其相應參數。
(11)選擇并設置“自定義折彎系數”和“釋放槽類型”面板下的相應參數。
(12)單擊
(確定)按鈕,生成如圖7所示的邊線法蘭。
注意:使用邊線法蘭特征時,所選邊線必須為線形,且系統會自動將厚度鏈接為鈑金零件的厚度,輪廓的一條草圖直線必須位于所選邊線上。
對于以 SolidWorks 2006 應用程序打開的舊制零件,邊線法蘭尺寸只在編輯現有邊線法蘭或重建零件模型后才出現。
圖7 生成邊線法蘭
3 斜接法蘭
斜接法蘭特征可將一系列法蘭添加到鈑金零件的一條或多條邊線上。
斜接法蘭的草圖必須遵循以下條件:運用斜接法蘭特征時斜接法蘭的草圖可以包括直線或圓弧,也可以包括一個以上的連續直線,草圖基準面必須垂直于生成斜接法蘭的第一條邊線。
如果要生成斜接法蘭特征,其操作步驟如下:
(1)在鈑金零件中生成一個符合標準的草圖。
(2)單擊鈑金工具欄中的
(斜接法蘭)按鈕,或選擇菜單欄中的“插入”|“鈑金”|“斜接法蘭”命令,會出現如圖8所示的“斜接法蘭”PropertyManager設計樹。
圖8 “斜接法蘭”設計樹
(3)系統會選定斜接法蘭特征的第一條邊線,且圖形區域中將出現斜接法蘭的預覽,在圖形區域選擇要斜接的邊線。
(4)若要選擇與所選邊線相切的所有邊線,單擊所選邊線中點處出現的
(延伸)圖標。
(5)在如圖9所示“斜接參數”面板中,若要使用不同的折彎半徑(而非默認值),需取消選擇“使用默認半徑”復選框,然后根據需要設置折彎半徑。
圖9 “斜接參數”面板
(6)將法蘭設置為:材料在內
,材料在外
或折彎向外
。
(7)要移除鄰近折彎的多余材料,選擇“剪裁側邊折彎”復選框。若要使用默認間隙以外的間隙,將間隙距離設置到所需的距離。
(8)根據需要在“啟始/結束處等距”面板中為部分斜接法蘭指定等距距離。如果要使斜接法蘭跨越模型的整個邊線,將“啟始/結束處等距”選項的數值設置為零。
(9)選擇“矩形”、“撕裂形”或“矩圓形”釋放槽,如果選擇了“矩形”或“矩圓形”釋放槽,應設定釋放槽比例,或消除選擇使用釋放槽比例,然后為釋放槽寬度
和釋放槽深度
設定一數值。
(10)單擊
(確定)按鈕,即可生成如圖10所示的斜接法蘭。

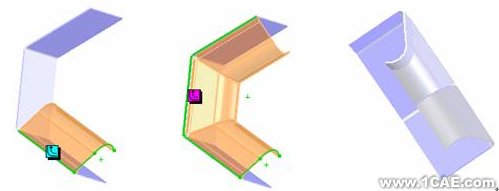

圖10 生成斜接法蘭
如果使用圓弧生成斜接法蘭,圓弧不能與厚度邊線相切。圓弧可與長邊線相切,或通過在圓弧和厚度邊線之間放置一小的草圖直線。
