ANSA for LS-DYNA面板下建立安全帶

2017-03-13  by:CAE仿真在線  來源:互聯網

一、概述

ANSA軟件是一款功能強大,高效的前處理建模軟件,它與多個求解器具有相適應的接口。其中在ANSAfor LS-DYNA面板下可以完成汽車碰撞以及行人保護等多個計算分析的前處理建模操作。下面講給大家介紹在ANSAfor LS-DYNA面板下如何建立安全帶模型。

二、安全帶建立方法

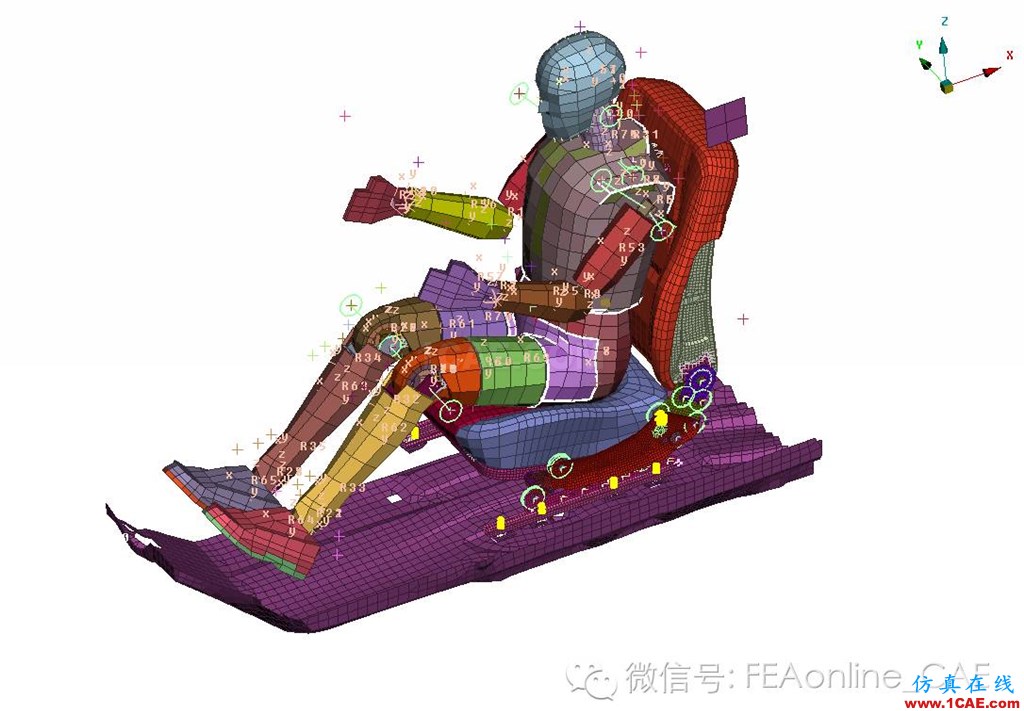

如圖所示是已經建立好的假人座椅模型,為了符合汽車安全性分析,為假人模型將建立安全帶。

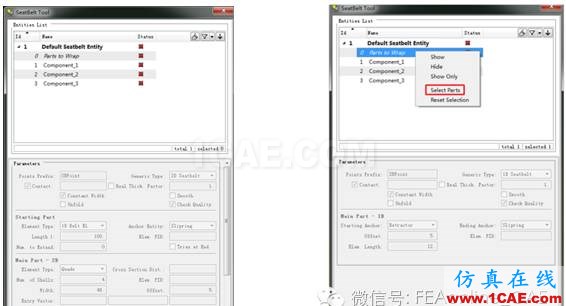

1.在LS-DYNA面板下,打開SAFETY>SeatBelt>SeatBeltTool,右鍵選擇New>default。

2.右鍵選擇Parts to Wrap>Select Parts,選擇如圖所示假人部件,中鍵確認。

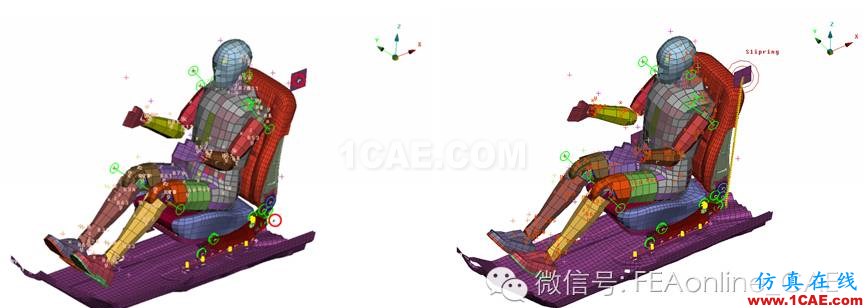

3.(1)右鍵選擇Component_1>PickPoints,選擇如圖所示的Points,中鍵確認。

(2)右鍵選擇Component_1>CreateComponent,結果如圖所示。

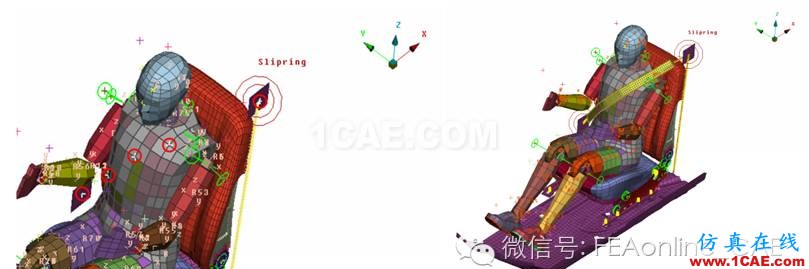

4.(1)右鍵選擇Component_1>PickPoints,選擇如圖所示的Points,中鍵確認。

(2)右鍵選擇Component_1>CreateComponent,結果如圖所示,安全帶滑環已經建立完成。

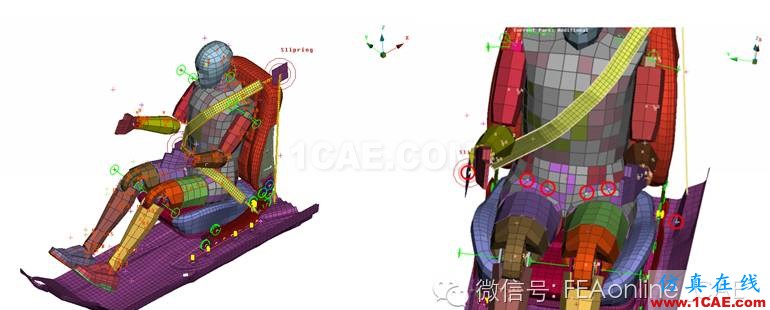

5.(1)右鍵選擇Component_2>PickPoints,選擇如圖所示的Points,中鍵確認。

(2)右鍵選擇Component_2>CreateComponent,單背安全帶已經建立好,如圖所示。

6.(1)右鍵選擇Component_3>PickPoints,選擇如圖所示的Points,中鍵確認。

(2)右鍵選擇Component_3>CreateComponent,單腰安全帶已經建立好,如圖所示。

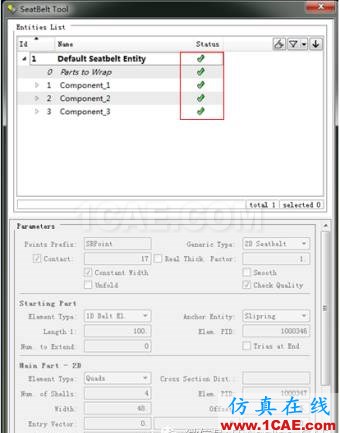

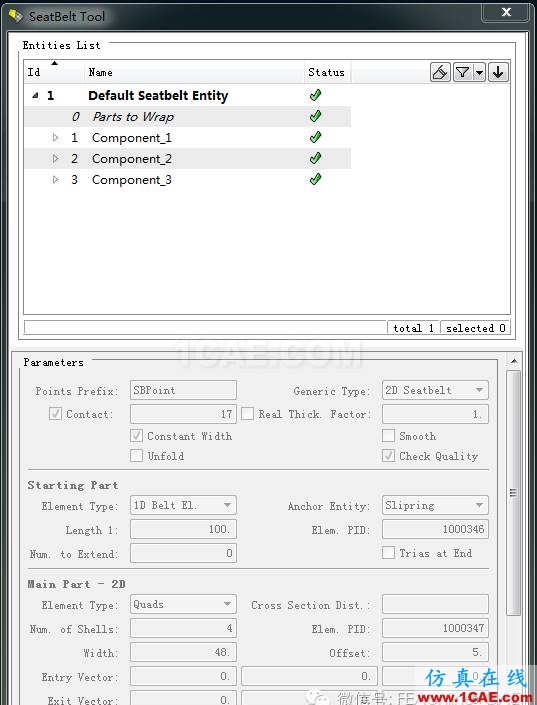

7.完成安全帶模型建立后,SeatBeltTool窗口的Status將全部顯示完成。
