ANSA多樣的網格生成算法

2017-03-16  by:CAE仿真在線  來源:互聯網

在有限元面網格劃分時ANSA提供了7種不同算法用于面網格生成,它們分別是Free、Map、Spot-Mesh、Adv.Front、CFD、STL和Gradual。這七種方法均有Select、Re-generate、Visible三種形式進行一階和二階網格劃分,下面分別介紹一下:

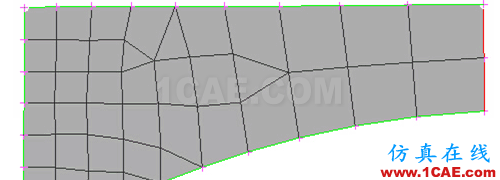

1、TheMESH.GEN>FREE:根據幾何形狀生成盡可能少的質量高的網格。

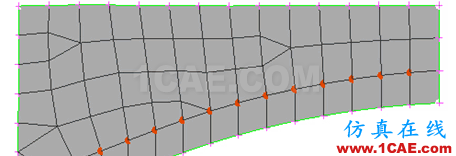

2、 TheMESH.GEN>SPOT-MESH:根據焊點的排布在幾何面上生成高質量的網格。

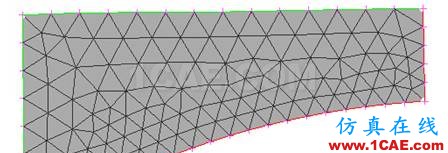

3、TheMESH.GEN> GRADUAL與free比較,以較多的網格數量按照幾何屬性生成高質量網格。

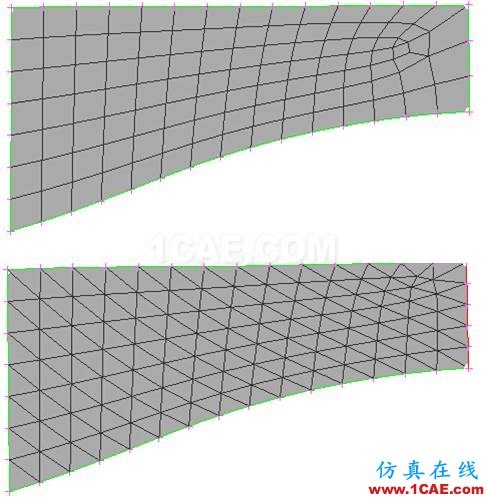

4、TheMESH.GEN>MAP:用緊密的網格來擬合幾何面。

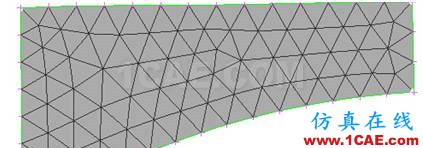

5、 TheMESH.GEN>ADV.FRONT:依照邊界節點數目,生成三角形網格,常用于流體分析。

6、 TheMESH.GEN>CFD:依據流體力學計算方法對幾何面進行網格劃分。

7、 TheMESH.GEN>STL:用于對網格質量要求不高,但對幾何特征要求很精確的情況下。
