一、概述
對于含有多個空間上重復結構的模型的六面體網格的劃分,在ANSA中只需對其中一個部件進行操作,劃分六面體網格,然后通過Translate, Rotate,Symmetry或Transform等操作來實現所有模型的六面體網格。這樣大大減少了網格劃分的時間,避免了許多重復性操作,同時又能保證網格的一致性。
二、特殊旋轉技術
如圖為幾何模型:

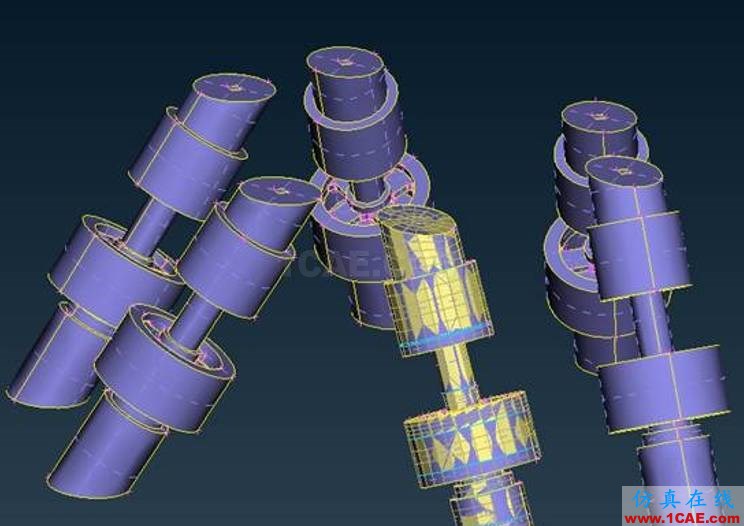

幾何模型圖
圖中為六個大小形狀相同的模型,需要對其進行六面體網格劃分。由于各模型的角度方向各異,并非規(guī)則的中心軸對稱和平面對稱,因而當對一個模型劃分完網格后,很難通過旋轉(Rotate)、鏡像(Symmetry)操作實現其他模型六面體網格的復制。
下面介紹使用Transform功能來完成整個六面體網格的旋轉過程。
首先,對其中一個模型進行六面體網格劃分,結果如圖:
圖2 完成一個模型的六面體網格劃分
然后,利用Transform功能復制六面體到其他支架。
方法:選擇六面體所在模型頂部幾何面上的三個不同的點1,2,3,再選擇其他模型頂部幾何面上與其完全對應的三個點1’,2’,3’。
注意:所選的三個點盡量不要共面

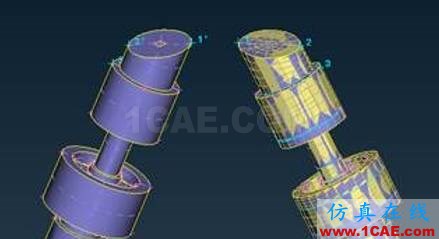

圖3 Transform前

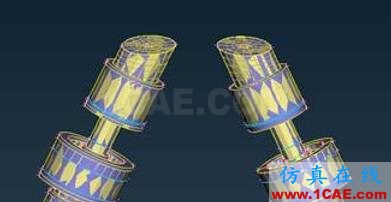

圖4 Transform后
按照上述方法,進行其他模型六面體網格的復制,結果如圖5,然后對圖中的六面體網格進行釋放,并刪除多余面,結果如圖6。

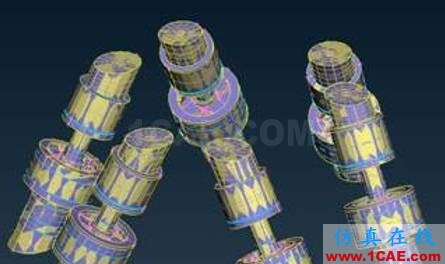

圖5 網格釋放前

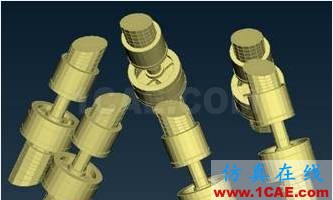

圖6 網格釋放后
三、總結
可以看到,ANSA所提供的Transform功能可以完成復雜的空間旋轉操作,這是通過一般旋轉操作(Rotate)很難實現的。
