ANSA中Nastran多工況分析設置——線性靜力分析

2017-03-13  by:CAE仿真在線  來源:互聯網


問題描述

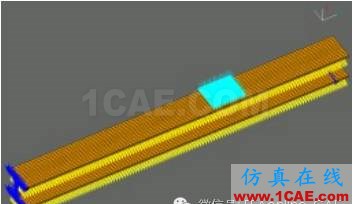

在ANSA環境下設置Nastran多工況分析中的線性靜力分析。下圖為一個I型梁的有限元實體模型,存在多個邊界條件

ANSA中Nastran多工況分析設置——線性靜力分析ANSA學習資料圖片1

如上圖所示,一個I型梁的有限元實體模型的上表面的某個區域承受一個靜載荷壓力沿著Z軸的負方向,大小為1MPa,并且考慮重力的影響。

需要研究在兩種載荷條件下,該模型的靜態行為。第一種只包含重力;第二種同時包含重力及上表面的壓力載荷。

ANSA中Nastran多工況分析設置——線性靜力分析ANSA學習資料圖片2

基本步驟介紹

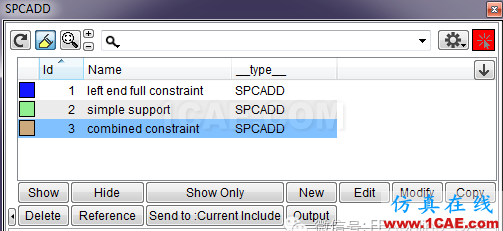

定義單點約束(SPC)

ANSA中Nastran多工況分析設置——線性靜力分析ANSA學習資料圖片3

約束3為約束1和約束2的組合。

ANSA中Nastran多工況分析設置——線性靜力分析ANSA分析圖片4

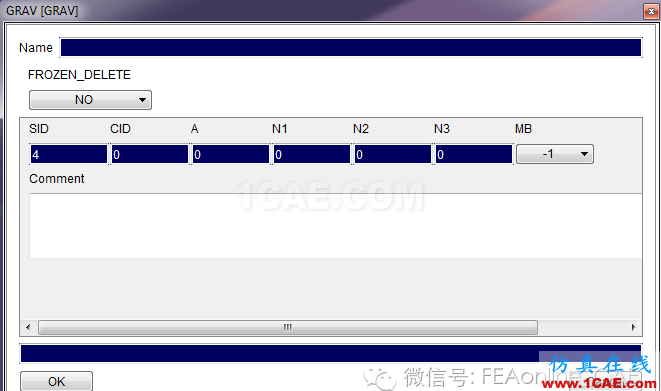

施加重力載荷

ANSA中Nastran多工況分析設置——線性靜力分析ANSA分析圖片5

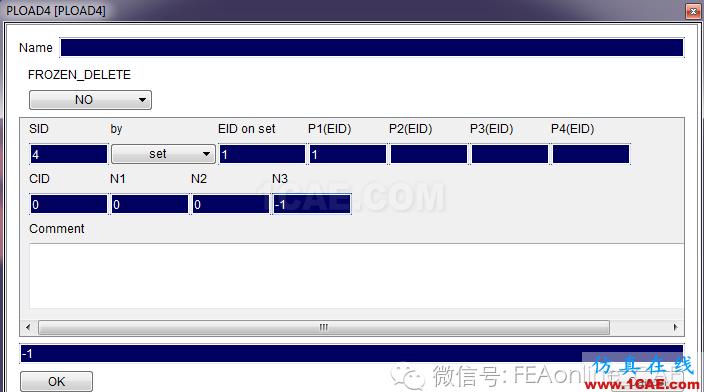

在預定義的單元面上施加預定義載荷

ANSA中Nastran多工況分析設置——線性靜力分析ANSA分析圖片6

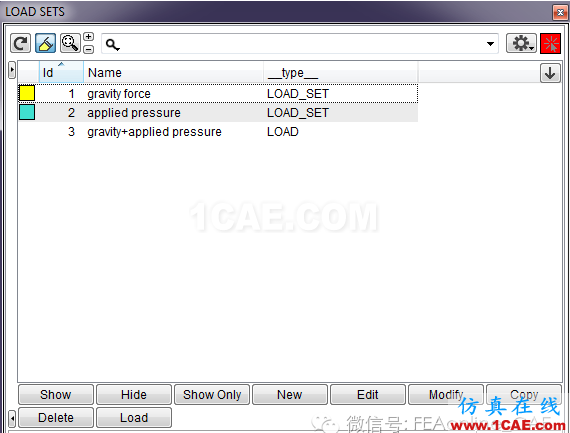

定義耦合的載荷集

ANSA中Nastran多工況分析設置——線性靜力分析ANSA分析圖片7

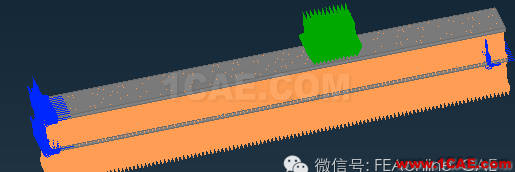

如圖所示,為所有施加的載荷及邊界約束。

ANSA中Nastran多工況分析設置——線性靜力分析ANSA分析圖片8

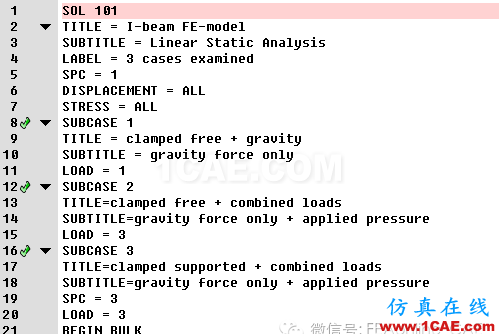

為靜力分析求解問題設定Header

ANSA中Nastran多工況分析設置——線性靜力分析ANSA培訓教程圖片9

本文主要介紹了ANSA中Nastran模塊對多工況分析步的設置。通過ANSA對上述工況進行設置,然后使用NASTRAN求解I型梁模型的線性靜態問題,確定梁在特定載荷工況下的響應。
