搜索告訴你ANSA17.0中都有哪些新功能（一）
2017-03-16 by:CAE仿真在線 來源:互聯網
ANSA是世界領先的、功能強大的CAE軟件,而且被公認為是速度最快、功能最強的前處理軟件。ANSA是由希臘的BETA公司開發的,目前在世界上應用非常廣泛,如汽車、航空航天、船舶與海洋工程、人體科學、電器電子等領域。2016年7月,BETA公司正式發布了最新版本ANSA17.0,下面就跟大家一起了解以下ANSA17.0版本中都有哪些新功能。
1.Annotations功能
作用:用戶可以利用該功能在模型中根據需要建立相應的注釋,如圖1所示。
圖1Annotations功能示意圖
操作:用戶可以通過主菜單中的Utilities>Annotations或主工具條激活命令,并按圖2所示進行相應設置。

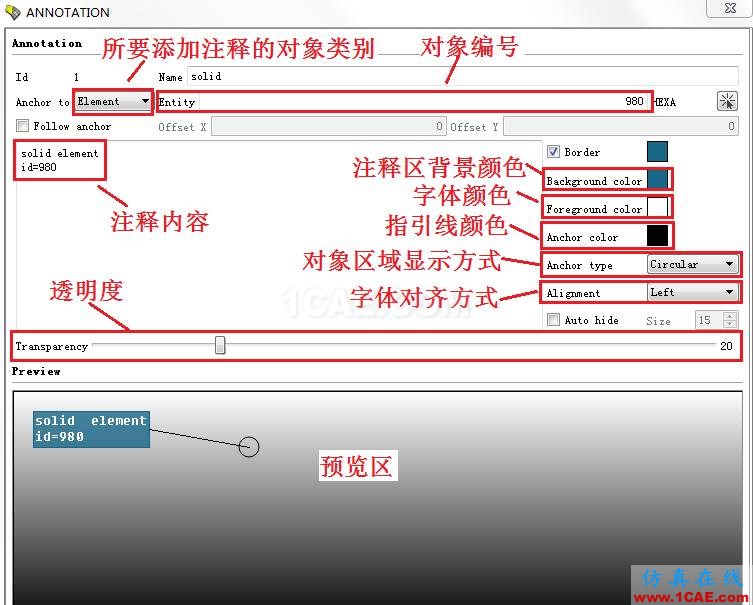

圖2Annotations功能設置
2. Image 3D Utility功能
作用:用戶可以利用該功能在ANSA視圖區域內插入圖片并將其放于任意平面內的任意位置,還可以設置圖片的大小,如圖3所示。

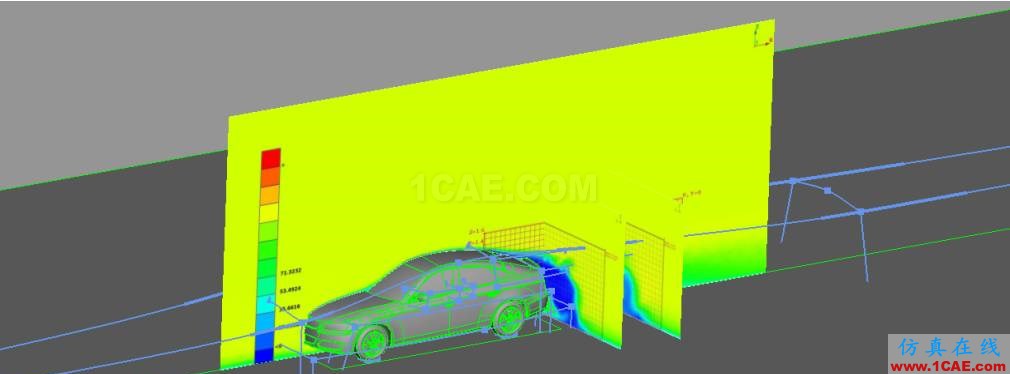

圖3Image 3D Utility功能示意圖
操作:用戶可以通過主菜單中的Utilities>Image3D Utility或主工具條激活命令,并按圖4和圖5所示進行創建;此外對于已經創建好的Image3D,可以通過在左側模型樹中選中并點擊右鍵進行編輯修改,如圖6所示。

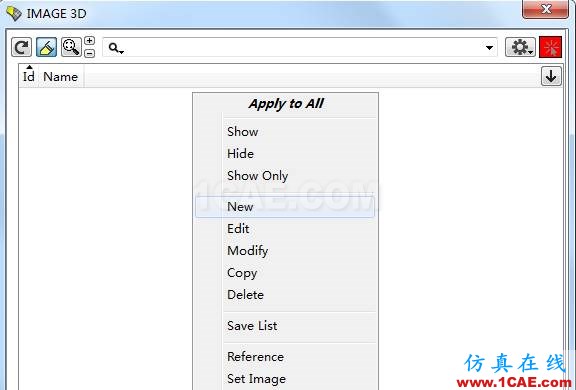

圖4新建Image3D

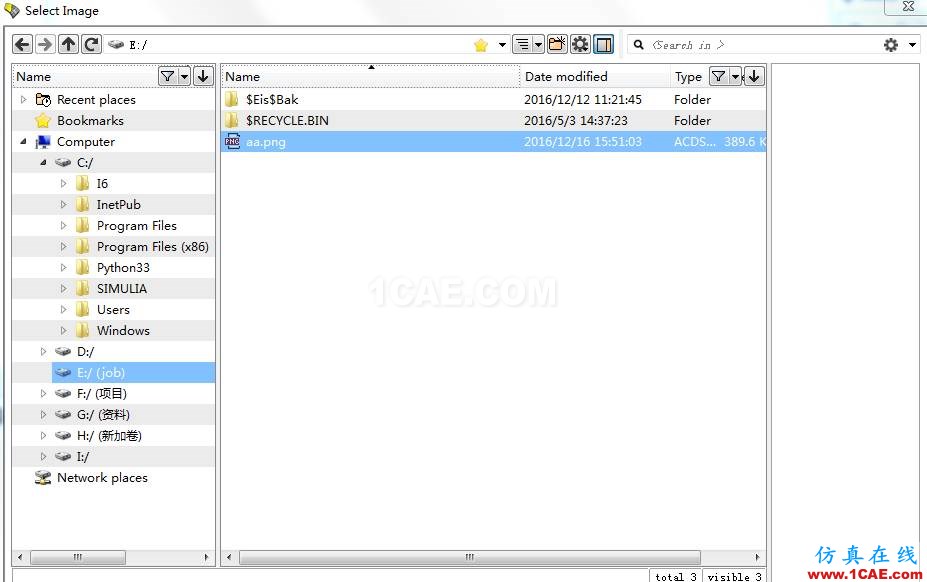

圖5選擇圖片

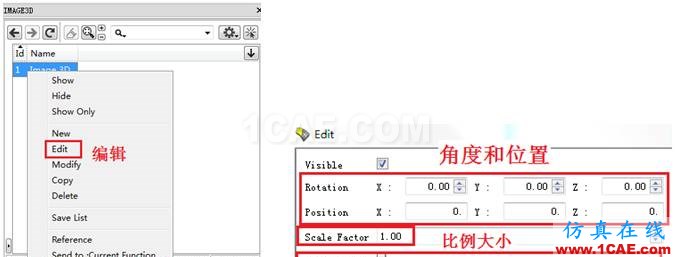

圖6修改和編輯
3. Modify功能
作用:用戶可以利用該功能將兩個面合并為一個面,并將分界線刪除。雖然cut功能也能達到相同的目的,但最終仍然是兩個面,而Modefy功能可以真正意義上將兩個面合并為一個面。
操作:在TOPO面板下,選擇Faces>Modify激活命令,選擇需要合并的兩個面的分界線,點擊鼠標中間確認即可。

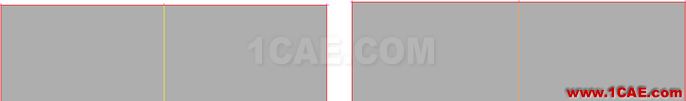

圖7Cut功能使用前后對比
圖8Modify功能使用前后對比
ANSA17.0版本中不僅新增了很多功能,而且對很多功能都做了優化,后續還將對其它的新增和優化功能做進一步的介紹,方便大家的使用,敬請關注!
