AutoCAD 制圖中的各種比例問題如何解決？（下）

2016-10-28  by:CAE仿真在線  來源:互聯網

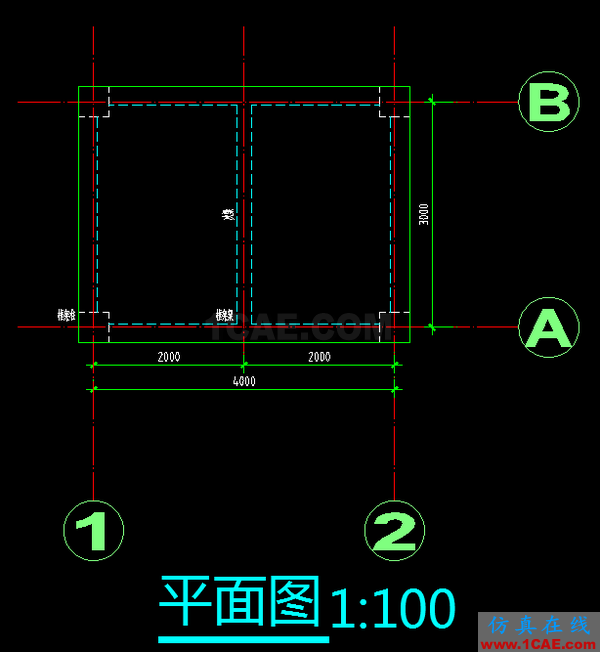

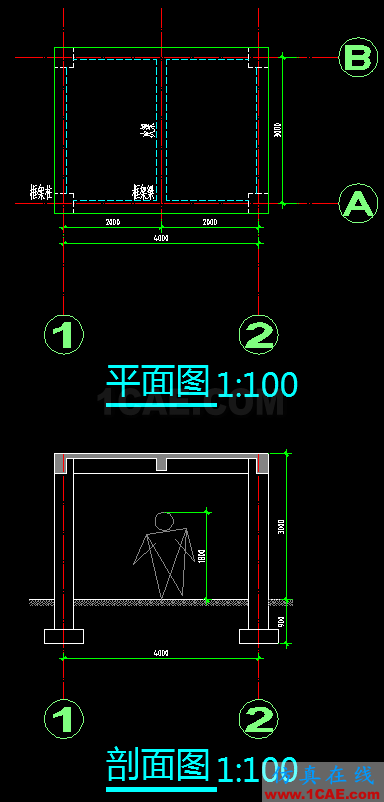

打印出來的效果就是這樣的:

把這張圖紙打印出來,用尺子量一下1號軸線和2號軸線之間的距離,應該是正正好好40毫米;量一下平面圖里的說明文字的高度,應該大約是3毫米左右。

小王拿著這張打印出來的圖紙,跑去找主任。主任看了之后說,「小伙子干活很麻利嘛,圖面也不錯。不過呢,咱這是個小傳達室,你又用的是A4的圖紙,這個在工地上看起來不太方便,跟咱們這個項目其它的圖紙也不配套。這樣吧,你改成A3的圖紙,圖紙比例從1比100改成1比50。好不好?」

小王回到自己的桌子前面,開始修改圖紙。把圖紙比例從1比100改成1比50,到底需要修改哪些東西呢?需要修改圖形嗎?不需要,因為圖形只是「現實世界」和「CAD 的虛擬模型空間」的映射,跟圖紙比例完全無關,不論圖紙的比例是多少,「現實世界」和「CAD 的虛擬模型空間」之間都是1比1的關系。

這時候需要修改的,僅僅是尺寸標注、文字、標題、軸號這些東西。所以,小王返回到上面這一步:

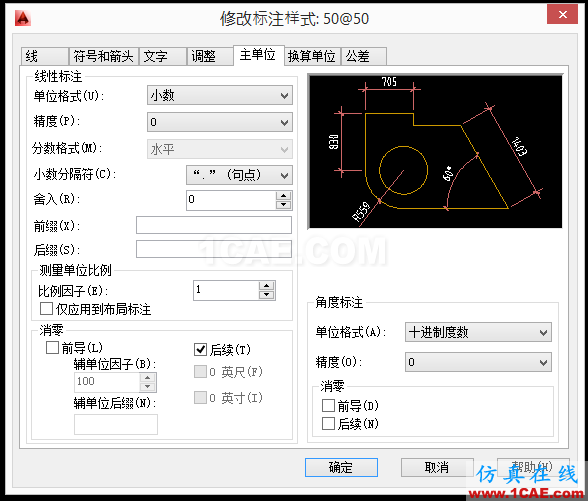

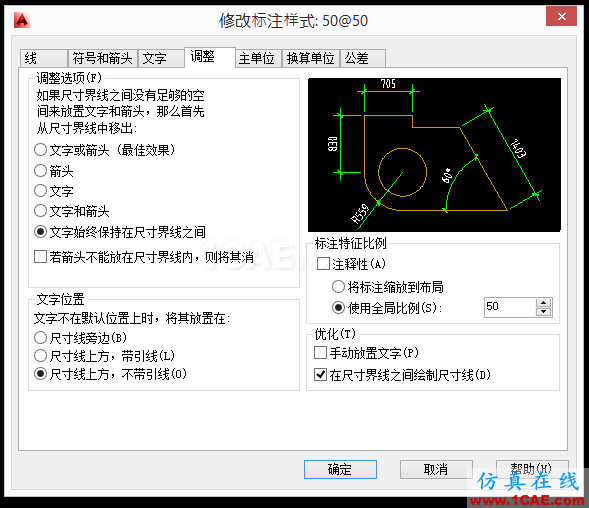

根據主任的意見,小王把圖紙比例修改為1比50。首先要修改的就是尺寸標注,原先的標注樣式是100@100,現在新建一個名為 50@50 的標注樣式,其余均不變,僅僅把標注特征比例從原先的100改為50。

注意,測量單位比例并不需要修改。因為這個比例因子只跟「現實世界」和「CAD 的虛擬模型空間」之間的比例有關,跟紙質圖紙的圖紙比例無關。

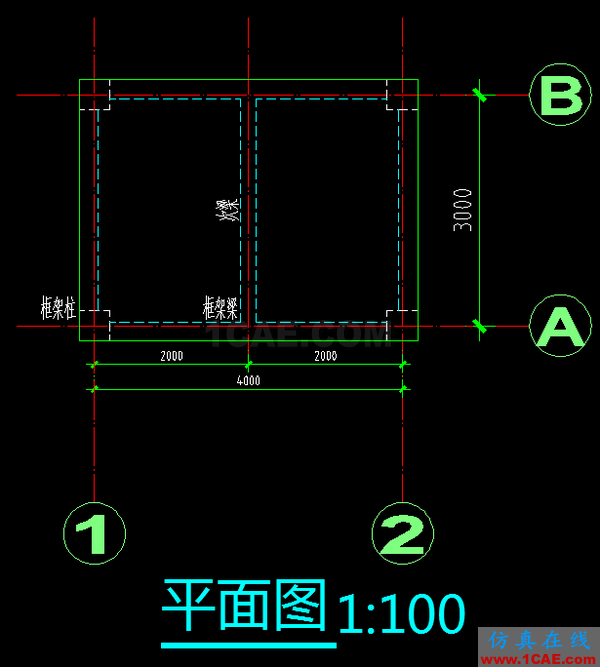

定義好這個新的50@50的標注樣式之后,把原來的100@100的標注樣式改為這個新的50@50的標注樣式,調整一下標注的位置。對比一下橫向軸線尺寸標注和縱向軸線尺寸標注的區別,其中看上去變小了的那些已經改為了 50@50,看上去比較大的那個還沒有修改,仍然為100@100。

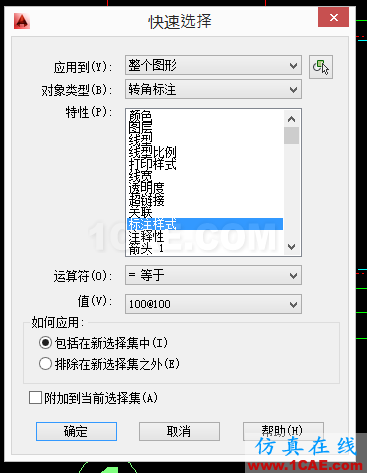

如果圖紙非常大、非常復雜,不需要用鼠標一個一個點,只需要用快速選擇,選擇條件為「所有標注樣式等于100@100的尺寸標注」,把它們?nèi)窟x中之后,一次性把它們的屬性修改為 50@50就行了。

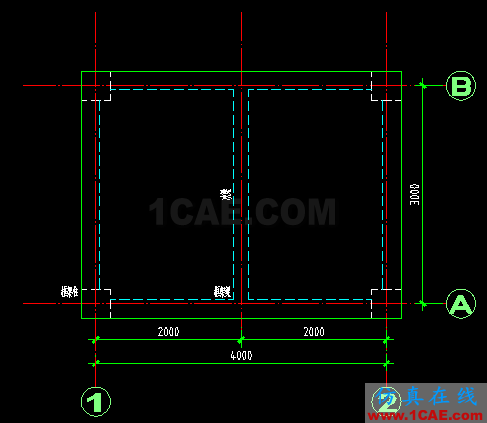

這樣一來,所有的尺寸標注都一次性被修改為了新的50@50樣式,再調整一下標注的位置,尺寸標注就調整好了:

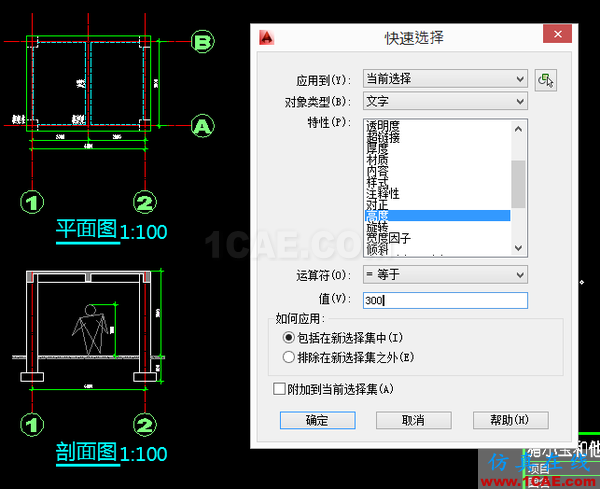

接著再修改圖紙里的說明文字,原先是300高的文字,對應于300除以100等于3毫米;現在圖紙比例變成了50,所以文字高度在CAD里應該設置為150,對應于150除以50等于3毫米。同樣用快速選擇,把圖紙里所有300高的文字統一修改為150:

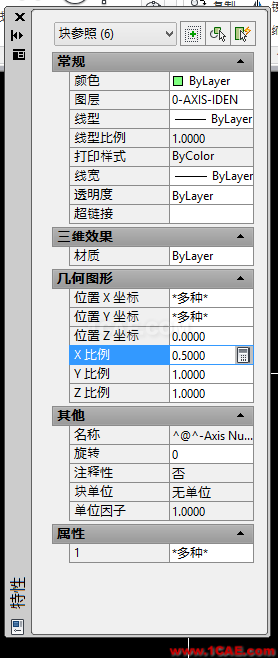

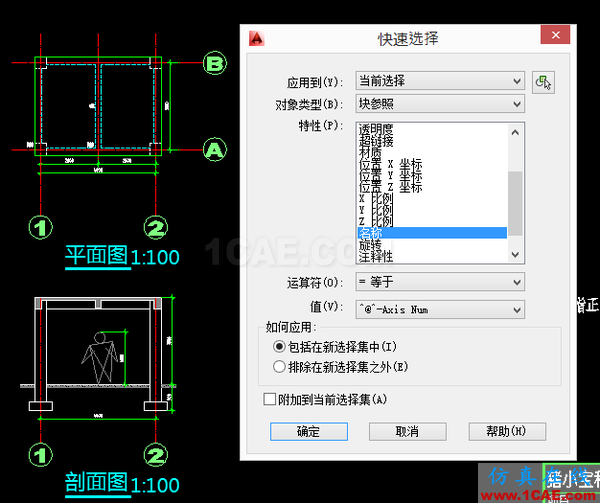

下一步就是修改軸號和標題,同樣的道理,小王需要把這些也縮小到原來的二分之一。因為這些都是帶屬性的塊,所以可以快速選擇這些塊。如果圖形很復雜,可能還有別的圖塊,這時候就可以用名稱屬性作為選擇的判斷條件,然后一次性把這些塊的比例修改為0.5:

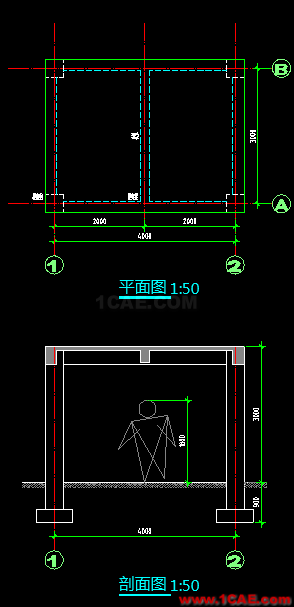

把比例設置為0.5之后,為了圖紙的美觀,再調整一下軸號的位置,這時候的圖面是這樣的:

同樣的道理,把標題塊也縮小為原來的二分之一,別忘了把標題里的圖紙比例這一項也改為1比50。再調整一下圖面的位置,最終完成的圖紙部分是這樣的:

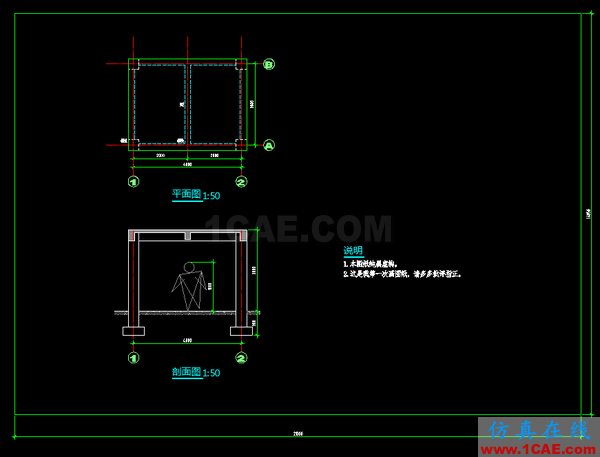

下面就是圖框的問題了。現在小王需要用A3的圖紙,一張A3紙在現實中的大小是420乘以297毫米。現在CAD 里的150相當于紙質圖紙中的3毫米,所以反過來,紙質圖紙上的3毫米相當于CAD里的150。所以一張A3紙的大小相當于CAD里的21000乘以14850(420乘以50等于21000,297乘以50等于14850)。小王就在CAD里畫了一個21000乘以14850的長方形,作為A3紙的圖框:

接下來就是把圖簽放進來,注意,同樣要整體縮小到原來的二分之一:

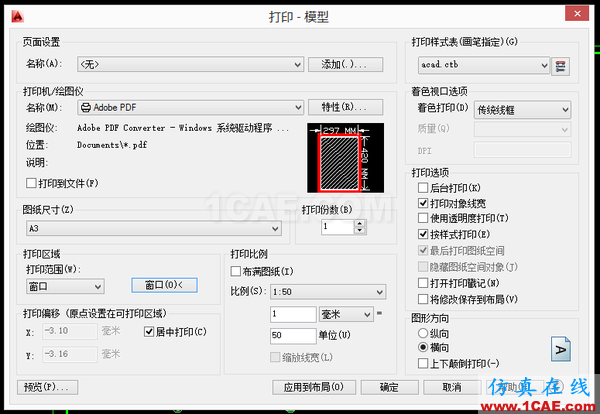

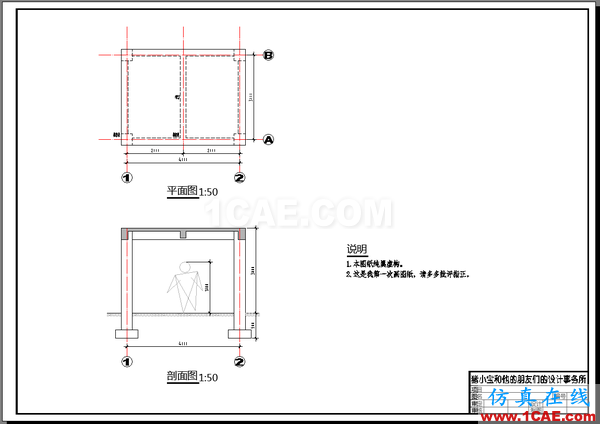

至此,整張圖紙的修改就完成了,在打印機里把紙張大小設置為A3,打印比例設置為1比50:

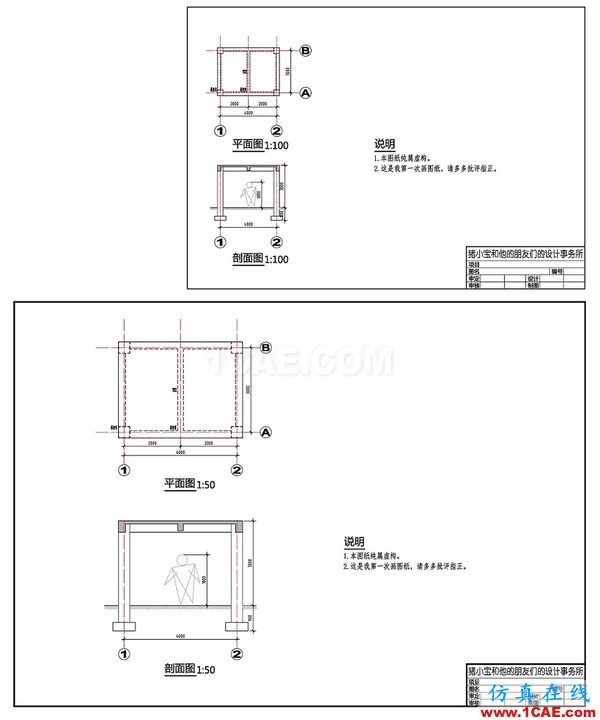

在「打印出來的紙質圖紙」世界里,上面的是一張A4圖紙,圖紙比例是1比100;下面的是一張A3圖紙,圖紙比例是1比50。如果你拿尺子量一下,所有的文字高度、標注尺寸的大小、標題的大小、圖簽的大小都是一樣的。唯一的區別就是小房子放大了兩倍,1號和2號軸線在上面圖紙里的實際量出來的距離是40毫米,在下面圖紙里量出來的是80毫米。對比一下兩張圖,是不是下面這個A3的更清晰更醒目呢,看來主任還是有道理的。

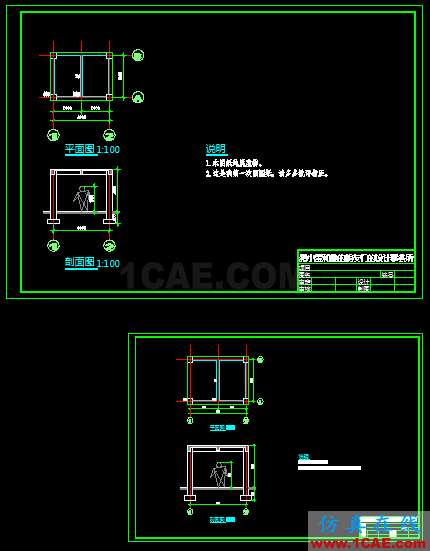

但是在「CAD 的虛擬模型空間」里,這兩張圖紙的對比是這樣的。上面的是A4的1比100的圖紙,下面的是A3的1比50的圖紙。這兩張圖紙唯一相同的地方就是小房子是一樣大的。剩下的文字高度、標注尺寸的大小、標題的大小、圖簽的大小這些東西,下面的統統都縮小了兩倍。

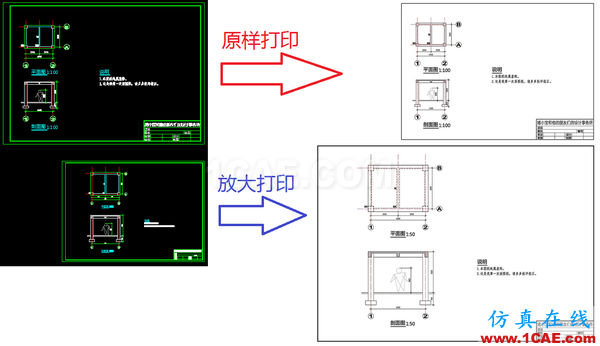

對比一下「CAD 的虛擬模型空間」和「打印出來的紙質圖紙」,小王把上面一張原樣打印(1比100),就得到了圖紙比例為1比100的A4圖紙;把下面一張放大兩倍打印(1比50),就得到了圖紙比例為1比50的A3圖紙。從而實現了在這兩張「打印出來的紙質圖紙」上,文字、標注、標題、圖簽一樣大,但是小房子放大了兩倍。


小王拿著這張新的A3圖紙再去找主任,主任一看,「吆,這么快就做好了,不錯不錯。恩,有了平面剖面了,再加一個柱子和基礎的詳圖吧,一般用1比20的,就放到同一張圖紙上。怎么樣?」

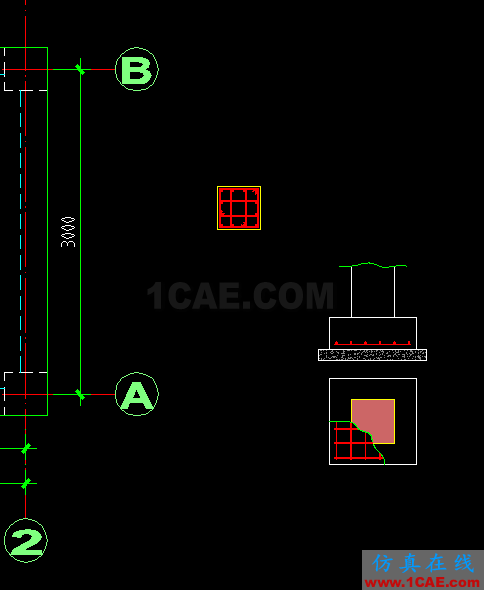

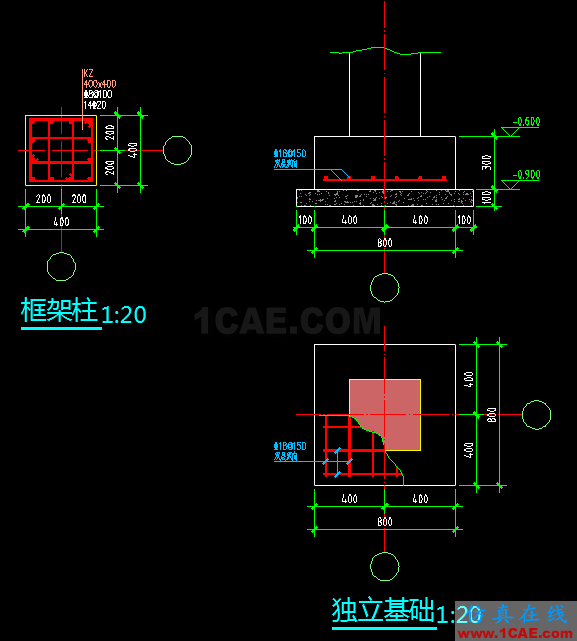

小王回去接著畫圖。首先要先把柱子和基礎詳圖的樣子畫出來,也就是建立「現實世界」和「CAD 的虛擬模型空間」的關系。

這幾個詳圖的圖紙比例是1比20,而平面圖和剖面圖的圖紙比例是1比50,這意味著在不改變其它設置的前提下,這兩個詳圖需要在平面剖面圖的基礎上放大2.5倍(50除以20等于2.5)。

先別忙縮放,如果直接縮放的話,萬一今后需要再修改怎么辦呢?比如要把柱子改成500的,或者基礎改成950的,基礎厚度改成250的。這個時候,小王需要先把這幾個詳圖制作成塊,然后再縮放這個塊。

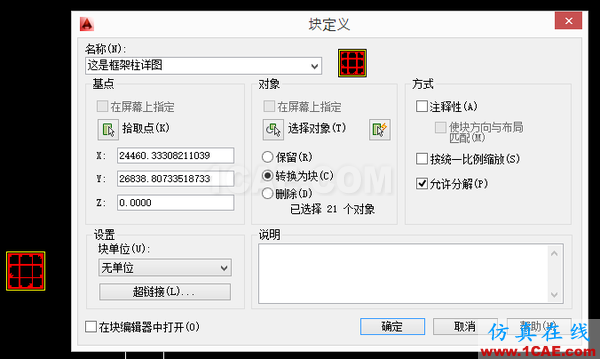

比如把這個框架柱的詳圖定義為一個名叫「這是框架柱詳圖」的塊,因為后面還需要縮放操作,塊單位最好設置為無單位。

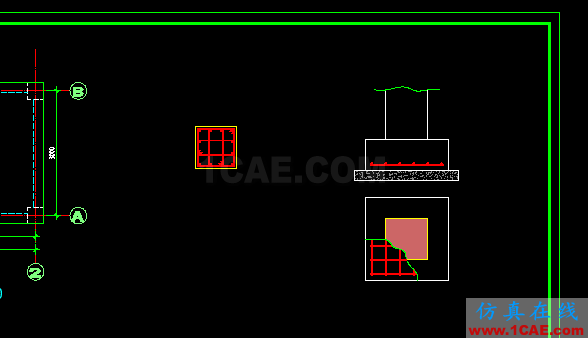

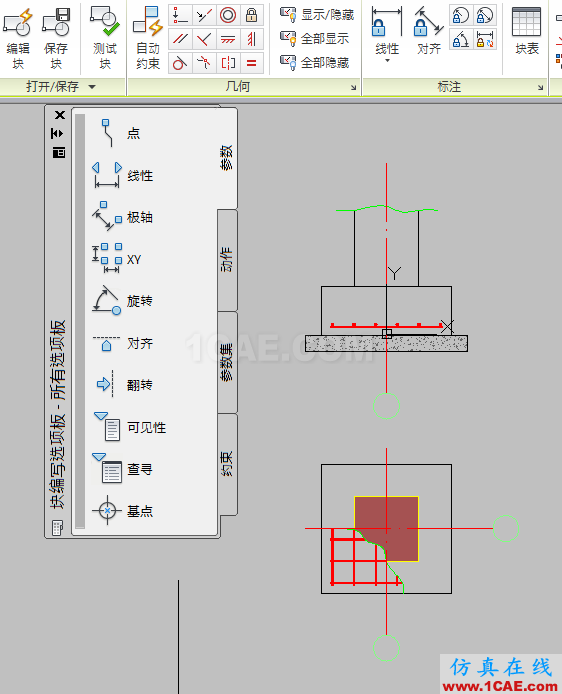

如果后面需要修改這兩個詳圖的內容,只需要雙擊這個塊,然后在塊編輯器里修改即可,比如小王發現自己忘了畫軸線了,就用塊編輯器給這兩個詳圖添加了軸線:

或者也可以用塊的在位編輯,先畫好軸線和圓圈,然后添加到塊里面:

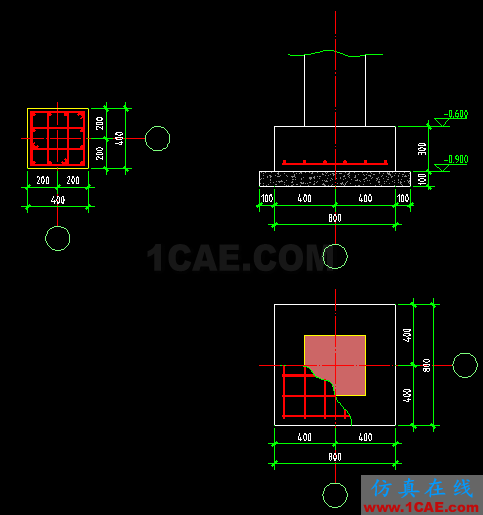

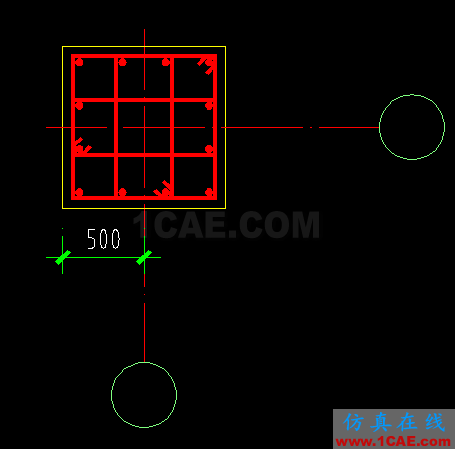

接下來就是要給這兩個詳圖添加尺寸標注了。能不能直接用50@50這個標注樣式呢?恐怕不能,因為我們把詳圖放大了2.5倍,這時候如果還用50@50,結果就是下面這樣,這顯然不是小王想要表達的詳圖尺寸:

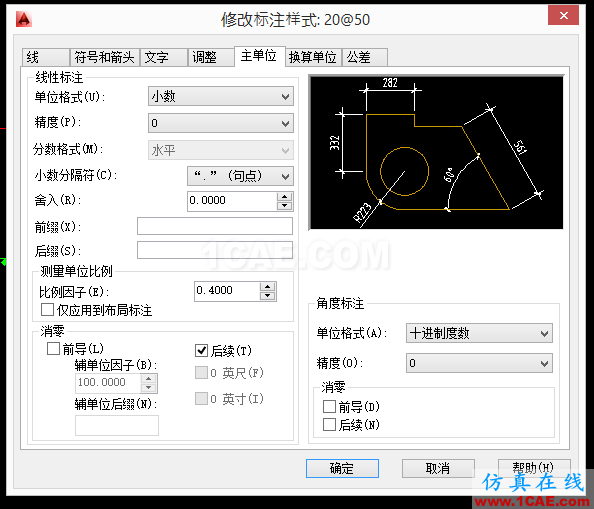

應該怎么辦呢?可以新建一個標注樣式,名字叫做20@50,意思就是1比20的詳圖用在1比50的平面圖里。跟50@50相比,只需要修改一個地方,也就是把測量單位比例從1修改成0.4(20除以50等于0.4)。其余設置完全相同。

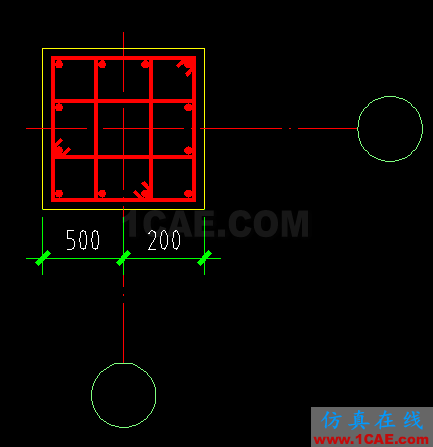

再放一個20@50的尺寸標注,看出效果來了嗎?這兩個標注的樣子是一模一樣的,字體大小、箭頭大小都一樣。唯一的區別就是,左邊的是50@50的,尺寸數字是錯誤的;右邊的是20@50的,尺寸數字是正確的:



標好尺寸之后,下一步就是添加說明文字和標題了。同樣的,小王需要用跟平面圖一樣的150高的文字,這樣打印出來之后才相當于紙質圖紙上的3毫米。

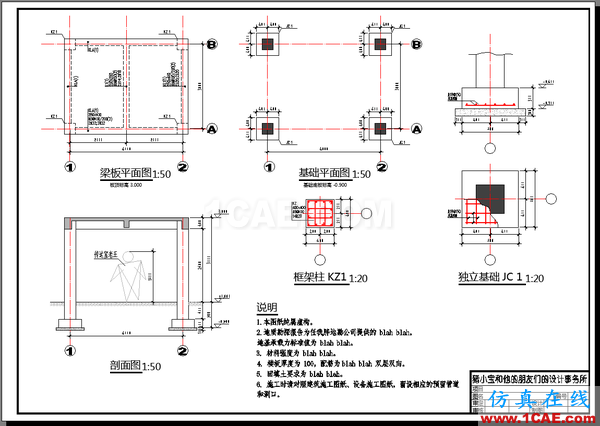

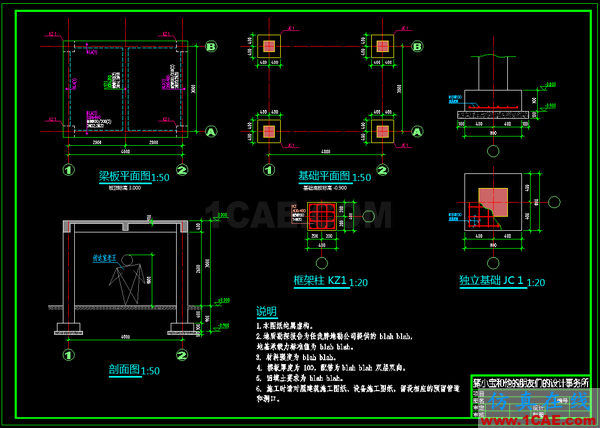

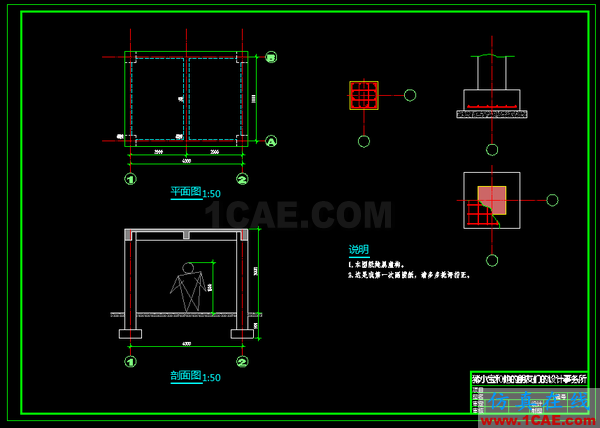

最后,把設計信息以及基礎定位平面圖補充完整,一張完整的結構施工圖紙就完成了。



小王把修改好的這張圖紙拿給主任看,主任看了說,「沒啥大問題了,行,拿著去給總工看看吧」。

于是小王就去找總工了。總工看了之后說,「怎么樣,畫圖還適應吧」。

小王說,「恩,挺好的」。

總工問,「這個圖紙是在模型空間里直接繪制直接打印的嗎?」

小王說,「是的」。

總工說,「CAD 里還有個布局系統,熟悉嗎?就是把每一張圖之安排進一個布局空間里,你回去比較一下這兩種方法可以嗎?這樣我們就可以討論一下這兩種方法的優劣。」

小王又回到自己電腦前面,打開豬小寶的教程,繼續學習布局的用法和含義。

所謂的布局,其實就是一個虛擬的「所見即所得」的「打印出來的紙質圖紙」,也就是說,三個世界的區分進一步明確了。模型選項卡對應的是「CAD 的虛擬模型空間」,而布局選項卡對應的則是「打印出來的紙質圖紙」。

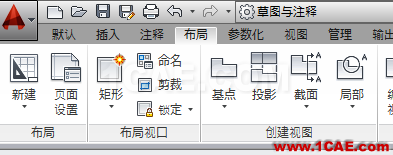

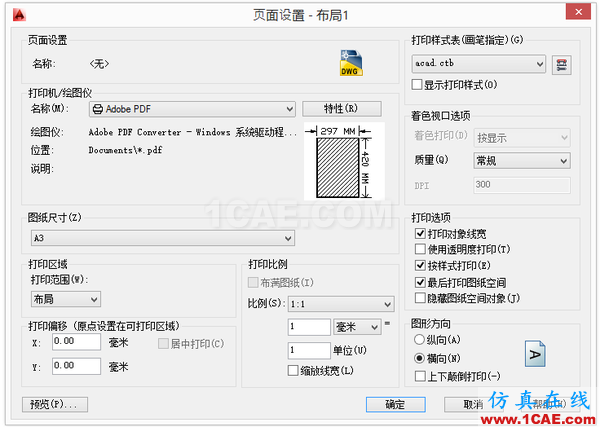

小王打開布局選項卡,首先要進行布局的頁面設置:

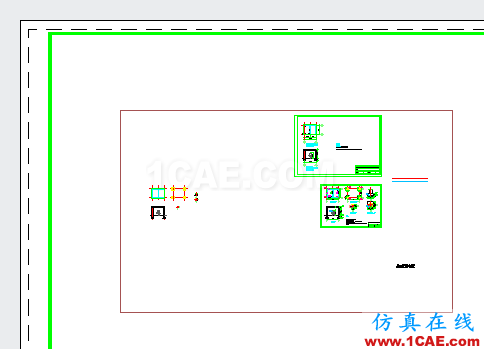

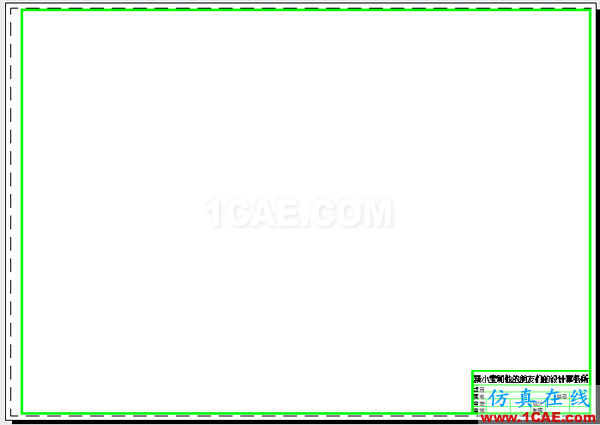

然后在這個設置好的A3布局里,畫一個圖紙的圖框和圖簽。因為我們上一步設置的是1毫米等于1單位的比例,所以小王要在這個布局畫一個大小是420乘以297的長方形作為A3的圖框,不需要做任何縮放。(也可以把模型里的A3圖框復制過來,然后縮小50倍,放置到合適的位置即可。)

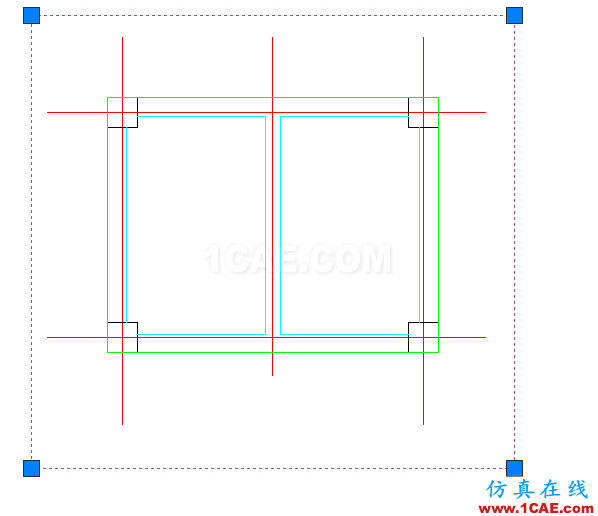

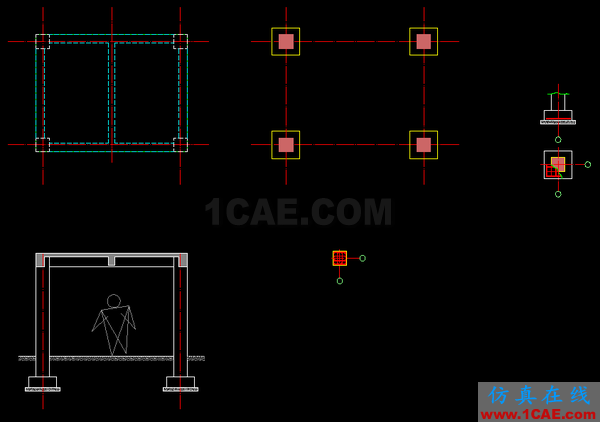

下一步是在模型選項卡里準備好所有的圖形,也就是沒有任何文字說明、尺寸標注的圖形,簡單說,就是剛剛完成從「現實世界」到「CAD 的虛擬模型空間」的圖形部分,也就是下面這些圖形:

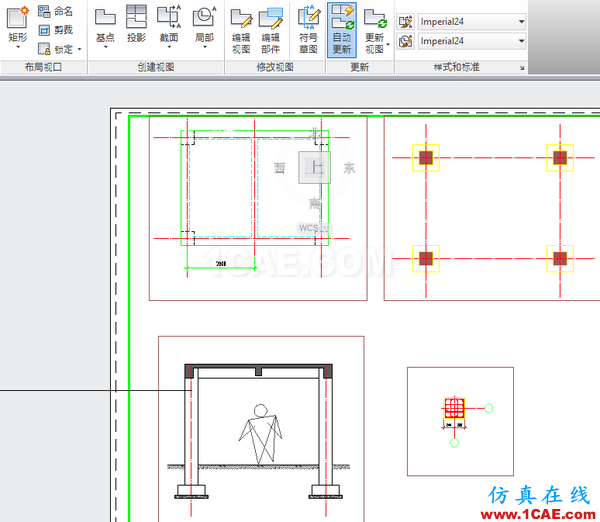

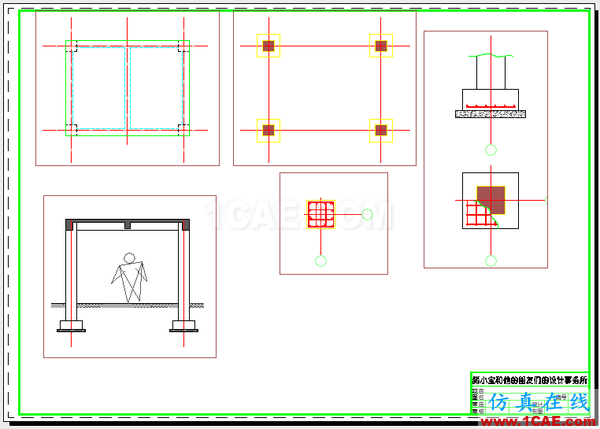

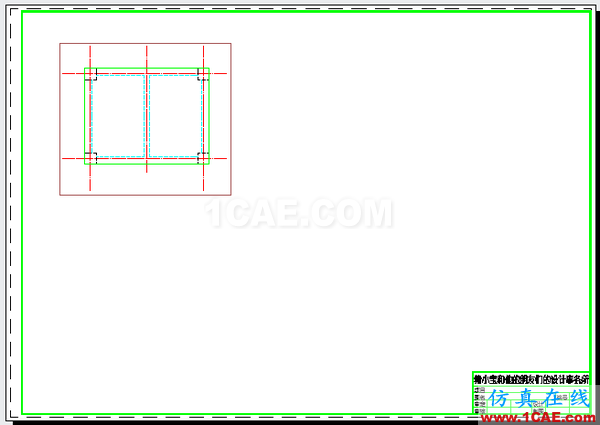

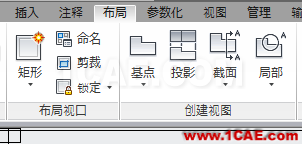

同樣的道理,把基礎平面圖和剖面圖的視口加進來,比例設為1比50;柱子詳圖和基礎詳圖的視口也加進來,比例設為1比20:

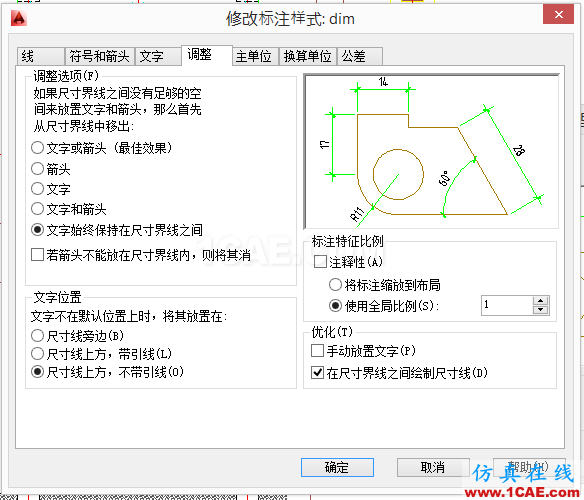

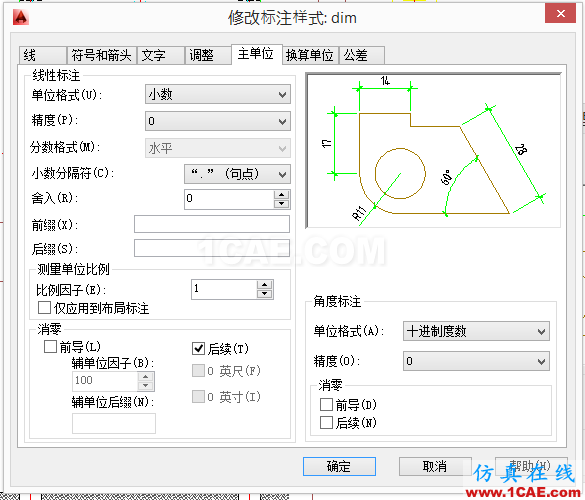

然后是尺寸標注,把50@50的標注樣式另存為一個新的標注樣式,取名字就叫dim,把標注特征比例改為1:

注意,因為我們已經給不同的視口里設置了1比50和1比20的比例,所以測量單位比例仍然為1:

在添加尺寸標注之前,為了防止誤操作,可以先將所有的視口鎖定,如果某個視口需要修改,則可以先臨時解鎖,修改完成之后再鎖定:

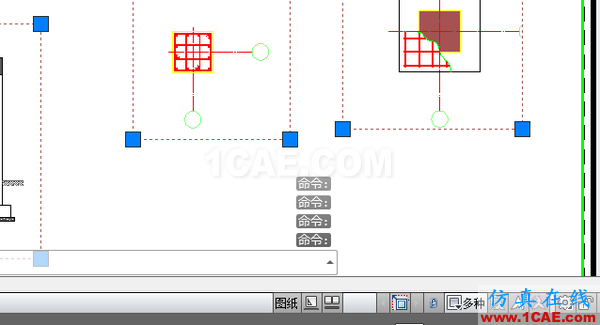

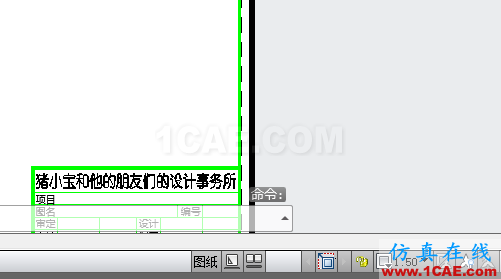

視口鎖定之后,右下角的“多種”比例顯示按鈕的左邊那個按鈕會顯示為鎖定的狀態,如果要解鎖某個視口,可以單擊這個按鈕解鎖:

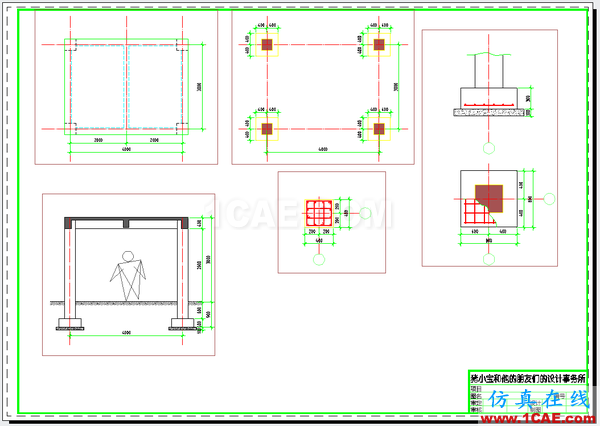

然后在布局里面添加dim的尺寸標注,不需要做任何人為調整,也不需要區分1比50和1比20,所有的標注自動根據不同視口的比例分別顯示正確的標注數值:

下一步就是添加各種文字說明、標題等等,方法跟在模型空間中一樣,只不過文字的高度不再是300或者150,而是3;軸號的圓圈直徑不再是800或者400,而是4……簡單說,不需要任何換算,紙質圖紙上應該是多少毫米,這里就是多少,所見即所得。

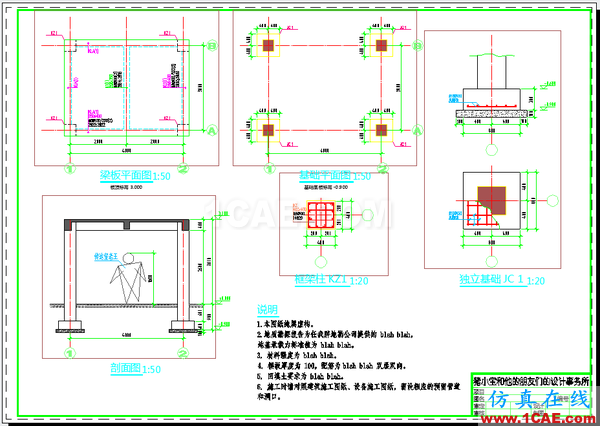

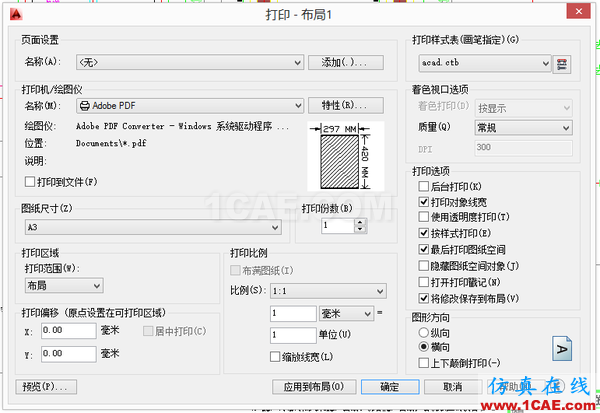

圖紙完成之后,打印成真正的紙質圖紙。打印之前,記得把這幾個視圖的邊框線調到不打印的圖層,比如默認的DEFPOINTS或者其它自定義的不打印圖層中。打印的圖紙尺寸選擇A3,打印范圍由原來的窗口改為布局,打印比例1比1:





學會了布局的用法,小王就去找總工了。總工說,「怎么樣,這兩種方法你怎么看?」

小王說,「我覺得算是殊途同歸,應該是各有優劣吧。」

總工說,「不錯不錯,你說說看。」

小王說,「第一種方法,所有的標注、文字全部在模型空間里,如果有多張圖紙的話也都排在這個模型空間里,不同的圖紙比例需要設置不同的標注樣式、文字高度等等,看上去麻煩一些,而且剛開始接觸的話不太好理解,各種比例因子的設置要好好琢磨琢磨才能明白。」

總工說,「那你覺得第二種方法呢?」

小王說,「第二種方法看上去比較先進,不需要設置多種標注樣式、文字高度,實現了紙質圖紙的所見即所得。不過呢,設置這些視口似乎比較麻煩。而且這種方法是一個布局選項卡一張圖紙,如果有多張圖紙的話,就要用多個布局選項卡。」

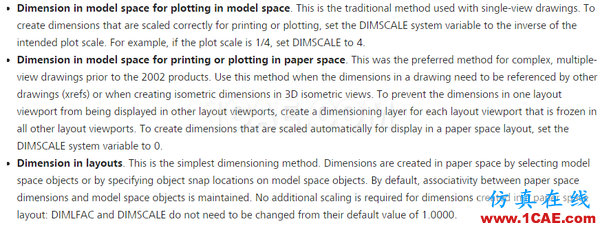

總工說,「嗯嗯,這兩種其實就是歐特克官網上說的這第一種和最后一種方法。到底是在模型空間里標注,還是在布局里標注,這是自古以來就爭論不休的,跟Windows和Mac、Vim和Emacs曠日持久的戰爭一樣。模型派和布局派殺的是你死我說,誓不兩立。你覺得我們結構專業的日常工作里,哪種方法更好呢?」


總工說,「其實沒有絕對的哪種更好。岳飛說過這么一句話,叫做“運用之妙,存乎一心”。方法都是死的,關鍵看人怎么用它。好比說可能別的工程專業,圖紙?zhí)貏e瑣碎特別復雜,用到的比例特別多,這時候第二種方法就有優勢了,清晰明了,所見即所得,而且操作起來也方便,用視口的概念區分開了不同的比例的圖紙部分。」

小王說,「總工您說的太對了。」

總工說,「再看看咱們結構專業,如果說咱們做的是鳥巢那樣的工程,或者是很復雜的鋼結構項目,可以說圖紙的性質就比較接近于機械或者其它專業圖紙了,那咱們用這第二種方法確實有優勢。但如果說咱做的是一般性的工程,需要大量的重復性的圖紙,圖紙和圖紙之間需要互相比對互相參照的話,那這第二種方法就顯得太麻煩了。」

小王說,「對,而且我覺得咱們專業就是1比100、50、20這幾種比例,并不需要太多的比例,這第二種方法的優勢其實并不明顯,咱們多設置幾個標注樣式就可以輕松區分開來,而且配合上匹配邏輯條件的快速選擇,修改起來也并不復雜。」

總工說,「不錯不錯,而且還可以做成塊或者帶有屬性的塊,這樣就可以比較方便的替代視口來區分不同的圖紙比例,就像你這張圖紙里,主要的平面圖是1比50的,旁邊的這個柱子和基礎詳圖是1比20的,咱們就可以做成塊來區分。」

小王說,「是啊是啊。」

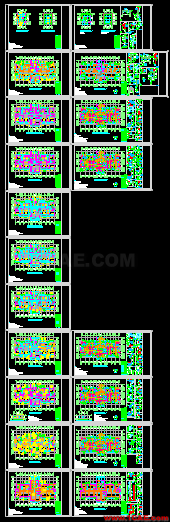

總工說,「我給你看看咱們以前的工程,如果你做一個高層住宅小區,光一個小區的一棟樓的梁板平面圖就要十幾張,從地下室一直到頂樓,這么多圖紙,但是比例又相對單一,而且咱們確定各種配筋、材料強度、各種細部詳圖的時候都需要反復的來回檢查各層平面圖,所以咱們通常都把這幾十張圖紙放在同一個模型空間里,完全用第一種方法來制圖,根本用不著布局選項卡。」
小王說,「是的。對了,我聽說CAD里還可以設置注釋性的尺寸標注或者文字,這個是怎么個用法?」

總工說,「注釋性是最近這幾版AutoCAD才出的功能,目的其實很簡單,就是想減輕咱們的工作量,在布局里自動匹配標注樣式和文字大小,這樣就不需要我們手動的去設置和調整了。不過目前來看,跟第二種方法類似,對咱們來說還是用不太上,有點殺雞用牛刀的意思。而且咱們的圖紙其實包含了大量的文字信息,用來表示構件的尺寸、配筋、特殊構造要求等等,如果都用注釋性的話,文字自動變換之后的格式也是個問題,而且文件可能會太大太冗余,用起來不方便。」

小王說,「那我聽說還有探索者或者天正這些軟件,總工您怎么看?」

總工說,「我覺得這些都是工具,同樣的工具,有人用得好,有人用的一般,大廚能用菜刀雕花,我用菜刀可能就得切了自己的手,所以關鍵還是得明白這些工具的原理,有選擇性的用,用它們好的部分,不要被它們不好的部分束縛或者限制住。」

小王說,「是不是它們就像是傻瓜相機,能提供比較說的過去的東西,但是出不來真的好東西?」

總工說,「有點這個意思。說到底,你得明白照相的道理,才能用好相機拍好照片。咱們這個制圖也是,不能只依靠那些傻瓜軟件,你得自己明白了其中的道理,才能畫出真的好圖紙。其實探索者那些軟件,就是把這些功能集成在了黑箱里,你可以用,但是你自定義的余地就小了,確實有點傻瓜相機的意思。你這么練習一下CAD制圖,其實相當于學會了照相的原理,以后手動的、自動的、傻瓜的就都會用了,甚至還能修改乃至制作自己的相機了。」

小王說,「那總工您說這個制圖為什么這么重要?」

總工說,「其實咱們行業里很多人有偏見,認為重要的是計算分析,圖紙嘛隨便畫畫就行。其實制圖是非常重要的,是咱們工程師的語言,你設計的再好,圖紙畫的一塌糊涂,乃至出現了嚴重的低級錯誤,那不是前功盡棄了嘛。不一定每個工程師都要自己畫圖,但至少每個工程師都要有自己畫好圖紙的能力。」

小王說,「我聽說BIM很快就要大規模推廣了,那咱還需要這些嗎?」

總工說,「BIM 當然是好事,不過我覺得道理都是相通的。一個人用不好CAD,那我很難想象他能用好BIM。這些工程制圖、建模軟件不是機械性的操作,你要考慮如何組織整個項目,如何方便快捷的應對變更,如何又快又好的完成項目,如何能夠團隊合作,一個圖形文件臨時換人接著做能夠無縫銜接。這些都是學問,我覺得這BIM和現在的CAD是相通的。」

小王說,「是啊是啊,咱們行業節奏有時候是很緊迫的,提高效率很重要。」

總工說,「我剛工作那會兒,我就記得有同事不會設置標注樣式,尺寸標注都是從不同的圖紙文件里拷貝過來的,有的大有的小,標注特征比例、測量單位比例也更不相同。打開這樣的圖形文件,光圖層就得有一百個,各種名字的都有,怎么 pu 都 pu 不完。遇到要修改的時候,有人甚至用格式刷,拿著鼠標一個一個的點,一個大項目那么多圖紙,光點鼠標就能點一個小時,這還難免點漏了,有的地方?jīng)]改過來。其實你制圖的時候設置好標注樣式、設置好圖層,需要修改了,一個快速選擇,一個屬性修改,2秒鐘的事情。有人覺得設置這些樣式多麻煩,其實磨刀不誤砍柴工,真的,畫的時候用點心,后面修改的時候能節省無數的時間。」

小王說,「是呀,我練了這一次,也覺得很重要。小項目尚且如此,就更不要說大項目了。」

總工說,「哎呦,跟您聊天都忘了時間了,我得走了,接我媳婦下班去。」

小王說,「您慢走,我也得去接我女朋友啦!」
