autocad標注樣式的設置

2016-10-28 by:CAE仿真在線來源:互聯網

一、線箭頭:

標注樣式分為三個部分,即標注線、延伸線及標注文本。這三個部分都可以分別設置其顏色,另外標注線、延伸線還可分別設置它們的線寬。在實際應用中,最好是將它們的顏色設置為隨層,線寬也設置為隨層。在些人喜歡將其設置為某一種顏色(如綠色),說這樣可以不必轉換圖層就可以標注出不同于當前對象顏色的標注尺寸,然而卻不便于管理,因為你所有的標注對象頒布在不同的圖層中(雖然顏色相同),當你需要將標注隱藏起來的時候你就不知用什么方法去處理。如果使用的是隨塊,則當你將帶有該標注對象的圖形作為圖塊插入其它圖形時(未炸開),標注對象將會跟隨圖層所在圖層的顏色顯示,而不是標注對象所在圖層的顏色顯示。

標注線的延伸量的是當箭頭樣式使用的是斜杠線時(建筑上最常用)標注線向外的伸出量,由于機械制圖一般采用的是箭頭,所以些項無效。
基線間距指的是在基線標注時,兩標注對象標注線間的垂直距離,注意該設置只在基線標注時有效,而在手工標注時兩標注線的距離是手工進行而不受限制。設置值一般為8。
標注線的抑制則為不顯示,可以不顯示標注線的前半段或后半段,或者都不顯示(可以比較少見),該項主要是針對不同的標注對象而進行局部修改,在標注型式的設置時一般都保留而不抑制。
延伸線與標注線的延伸量即是延伸線超出標注線的長度。在機械制圖中,一般設置為2。
延伸線與標注點的偏移量指的是當指定標注點時,延伸線起點與該點的距離,如果人指定了一段偏移量,則會看到延伸線不是開始于標注點,而是在標注點之外出現。一般此值為0,則沒有偏移量。
延伸線的抑制與標注線的抑制道理一樣,一般延伸線與標注線的抑制是配合同時使用,以產生半邊的標注效果。

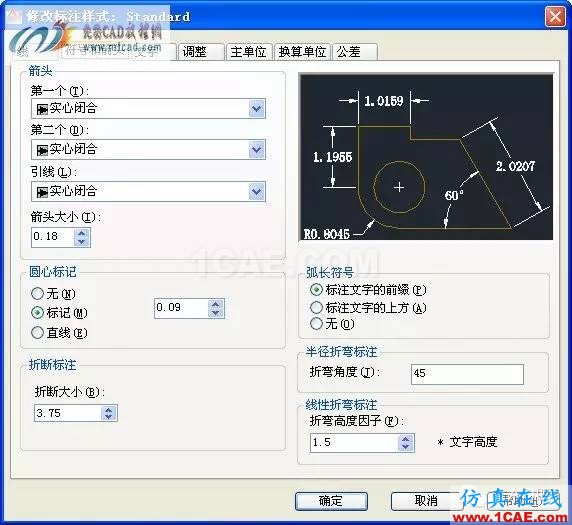

箭頭的樣式很多,實際的使用不多,對于機械制圖,用得最多的是箭頭,箭頭大小為4,而在短距離的連續標注時,由于箭頭太大,容納不下,可調整為小圓點(dot)。所以在此設置中使用的是箭頭,大小為4。至于小圓點只是針對特殊的要求進行局部調整(可采用本站提供的箭頭修改程序,具體見“工具下載”中的“程序下載”)。
中心點標記指的是在進行直徑和半徑標注時的圓心標記,一般不采用,而對于部分小半徑可局部修改為十字叉線。

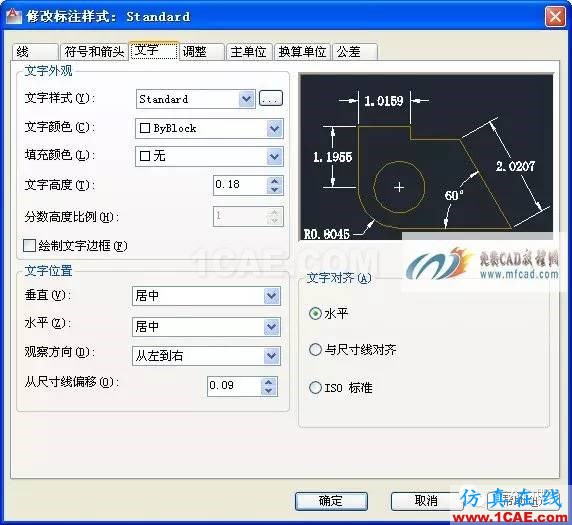

二、文本

文本指的是標注文本(以前版本稱為注解),你可以選擇文本的字型、顏色、文本高度以及文本的位置等。
字型一般采用默認的standard就可以,因為標注文本與一般文本一樣,沒有什么特殊要求。
文本高度一般設置為3.5。
小數部分高度一般用于其他單位制,在機械制圖的十進制中,該項無效。
文本的垂直位置一般為上側,對于角度標注也可設置為中心(此時標注線斷開)。
水平位置一般為對中,標注后再根據實際情況進行調整。
文本的對齊方式有三種:水平、對齊標注線、ISO標準。ISO標準指的是文本在延伸線之間時平行于標注線,而文本在延伸線外時為水平。對于半徑、直徑標注采用的是“ISO標準”,而其它的標注則采用“對齊標注線”。

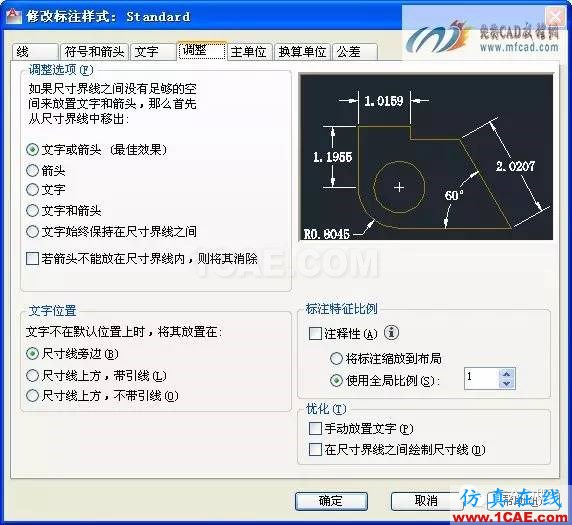

三、調整:

調整指的是標注的排列方式。對于文本及箭頭的排列,主要發生在標注距離小而不能同時容納文本格箭頭在兩延伸線之間時,首先移到延伸線之外的對象。在選項中,一般選擇的為第一項,即自動調整文本和箭頭,使用該項時,箭頭總是首先移至線外,當你將文本移到線外時,如果線間能容納箭頭,則箭頭會自動移至線內。而直徑標注,不知是AutoCAD的問題還是故意,在使用自動調整的時候,如果文本在線內時,直徑標注只出現半邊的箭頭,而文本在線外時,才會出現兩端的箭頭,所以在直徑標注的設置中,此選項使用的是“文本和箭頭”一起調整,這樣才能使文本在線內時出現兩端的箭頭。
對齊指的是標注的排列方式。對于文本及箭頭的排列,主要發生在標注距離小而不能同時容納文本格箭頭在兩延伸線之間時,首先移到延伸線之外的對象。在選項中,一般選擇的為第一項,即自動調整文本和箭頭,使用該項時,箭頭總是首先移至線外,當你將文本移到線外時,如果線間能容納箭頭,則箭頭會自動移至線內。而直徑標注,不知是AutoCAD的問題還是故意,在使用自動調整的時候,如果文本在線內時,直徑標注只出現半邊的箭頭,而文本在線外時,才會出現兩端的箭頭,所以在直徑標注的設置中,此選項使用的是“文本和箭頭”一起調整,這樣才能使文本在線內時出現兩端的箭頭。
標注內容的比例是指文本的高度、箭頭的大小等與尺寸有關的項按比例進行而顯示出來。一般為“1”。

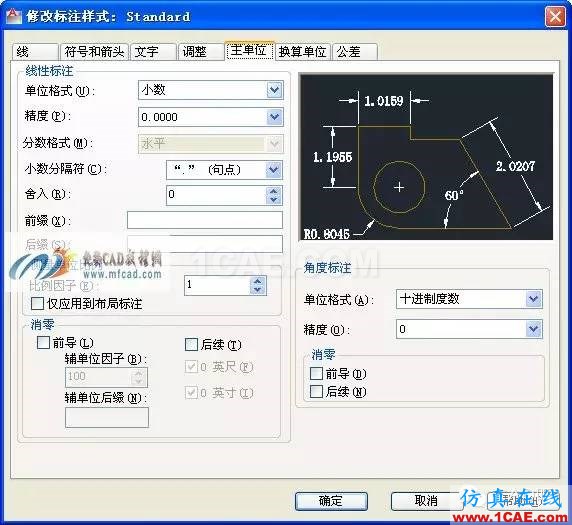

四、主單位:

在主單位選項卡中分為線性標注(包括半徑、直徑、坐標)和角度標注。

單位格式即為單位制,對于機械制圖,使用的是十進制(Decimal)。
精度一般保留小數點后兩位(即0.00),這樣,制圖過程中如圖繪制不準確或標注時捕捉不準時可以從標注的小數部分反映出來。
分數格式指的是分數的堆疊方式(上下堆疊或斜向堆疊),由于我們采用的單位制為十進制,所以此項無效。
小數點指的是小數點的樣式,可以是逗號“,”或圓點“.”,在中國,還是用圓點好。
舍入規則指的是以所填數字為基數進行四舍五入,即舍入后的尺寸為基數的倍數。比如所填基數為0.25,如果實際尺寸為0.20,所顯示出來的也是0.25,如果實際尺寸為0.40,由于它較接近于0.25的倍數0.50,故而顯示為0.50。在一般的機械制圖中,由于采用了精度進行控制。抽以此項填為0,即不采用舍入規則。
前綴和后綴是在標注尺寸的前或后增加一些字符,如直徑符號“φ”,半徑符號“R”或其它文字。
度量的比例因子指的是顯示的尺寸文本與實際的尺寸的比例,由于有些圖形必須縮小或放大以適應圖框的大小,所以圖形中的實際尺寸已不能代表零件的實際尺寸,通過該項,你可以將圖形中的尺寸乘以一個比例因子以與零件的實際尺寸相配。如果你所繪制的圖形為2:1(放大一倍),那么你在比例因子項所填的比例應該為0.5,而如果你所繪制的圖形為1:2(縮小一倍),則比例因子應為2。通常情況下,如果圖形為1:1,該比例因子為1。
只應用到布局標注中指的是該比例因子的設置只適用于圖紙空間,對于模型空間無效。
零抑制(消零操作)即消除多余的零,一般前導的零不能省略,而小數點后的后繼零可以省略。

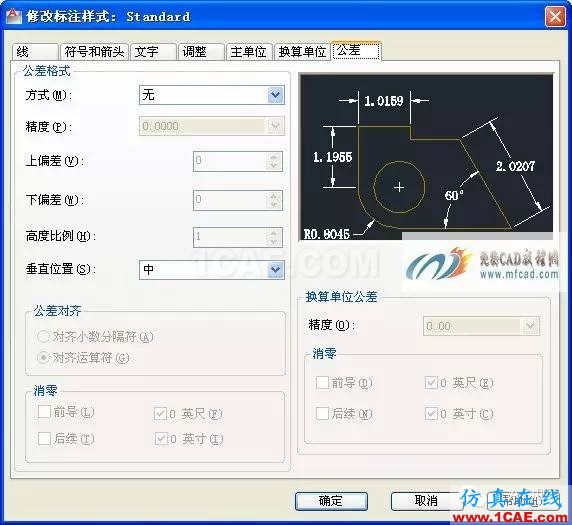

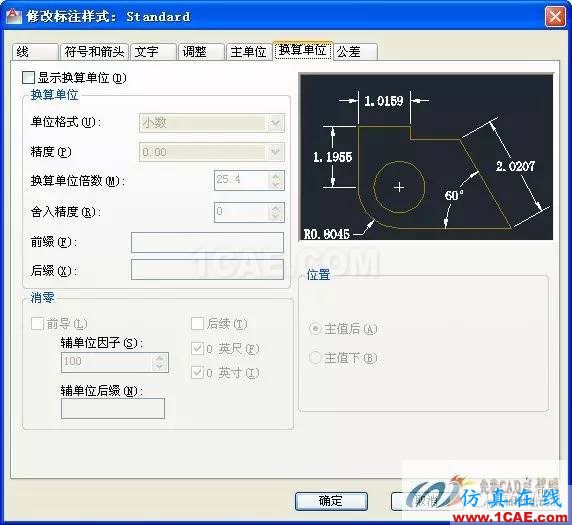

角度標注的單位格式有多種可以選擇,在機械制圖中,你可以選擇“十進制”或“度、分、秒”兩種。精度保留小數點后兩位或一位都可以。零的抑制與線性標注相同。
