搜索AutoCAD中給標注添加上下標的常見方法
2016-10-28 by:CAE仿真在線 來源:互聯網
在AutoCAD中給標注添加上下標常見的方法有一下三種。

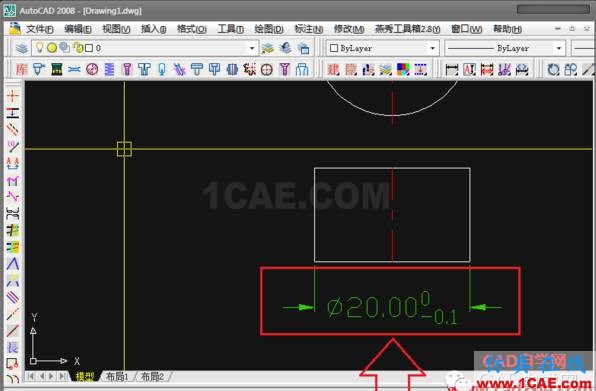

第一種:用快捷鍵ED修改標注尺寸,選擇要添加上下標的位置,按格式輸入“上標^下標”,例如0^-0.1,再選中0^-0.1,點擊文字編輯菜單中的a/b,就會變成上下標了,如圖1所示。當然也可以只有上標或者下標,輸入上標在上標文字的后面加符號^,如3^;輸入下標在上標文字的前面加符號^,如^3。

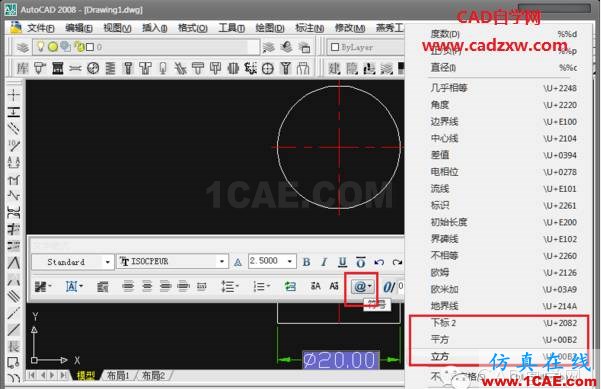

第二種:用快捷鍵ED修改標注尺寸,選擇圖中的“@”樣式的圖標,就可以看到有上標和下標的樣式,但是不能修改。

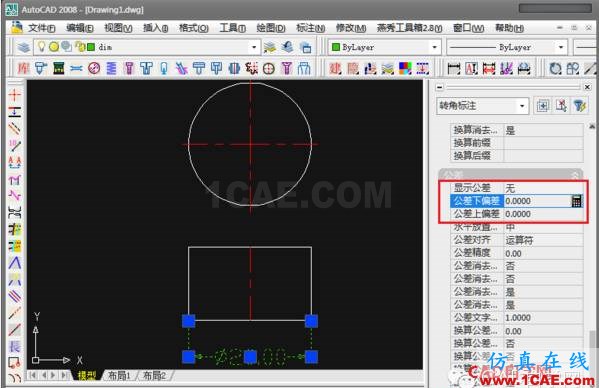

第三種:在“特性”修改框(快捷鍵CTRL+1)中修改,選擇要添加上下標的標注尺寸,下拉特性框找到“公差”一欄,可以在這里添加上偏差和下偏差。
