AutoCAD設計羽毛球教程案例

2016-10-28 by:CAE仿真在線來源:互聯網

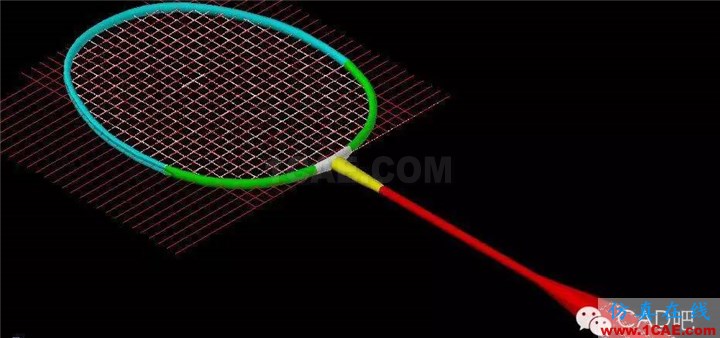

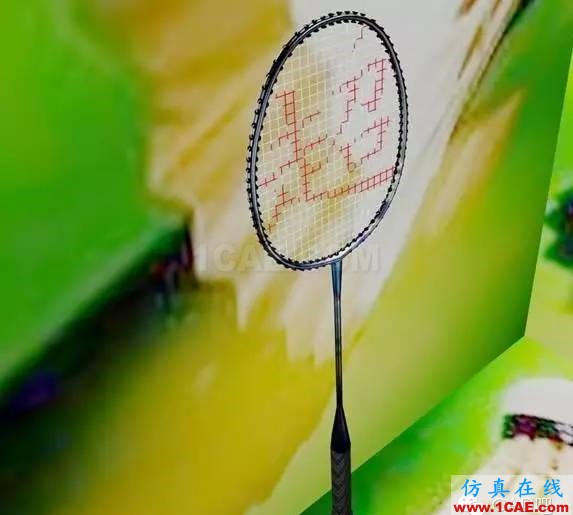

先傳幾張渲染圖看一下效果

渲染能力有限只有這個效果了

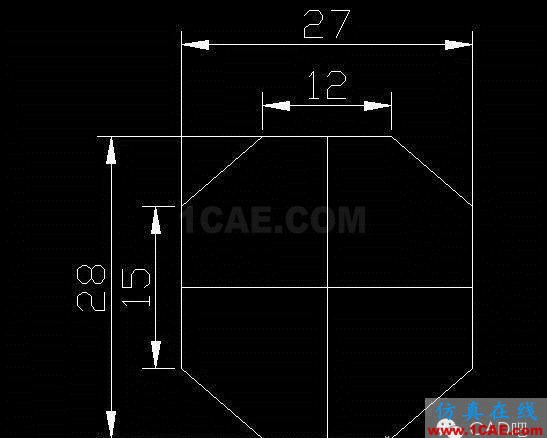

1.把當前視圖(命令V)改為主視圖,畫如圖所示的圖形。

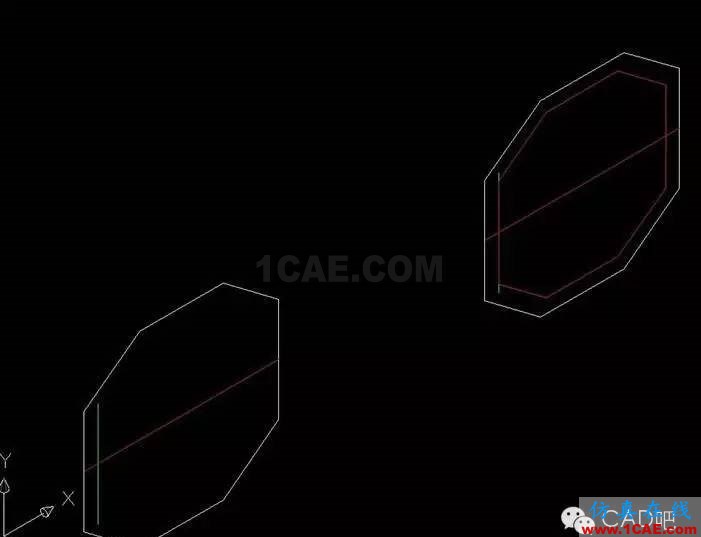

2.如圖把一條邊偏移(命令O)2mm過來,如圖,再把剛才所畫的圖形進行面域(命令REG),把剛才面域的復制(命令CO)一個,基點就是紅線的中心,第二點也是紅線的中心,即可。然后再使用縮放(命令SC),基點即紅線的中心,然后輸入參照(R),“參照長度”即紅線的中心到紅線左邊的端點,新的長度即綠線的中心,再把此圖復制一個到旁邊,即可,如圖所示。

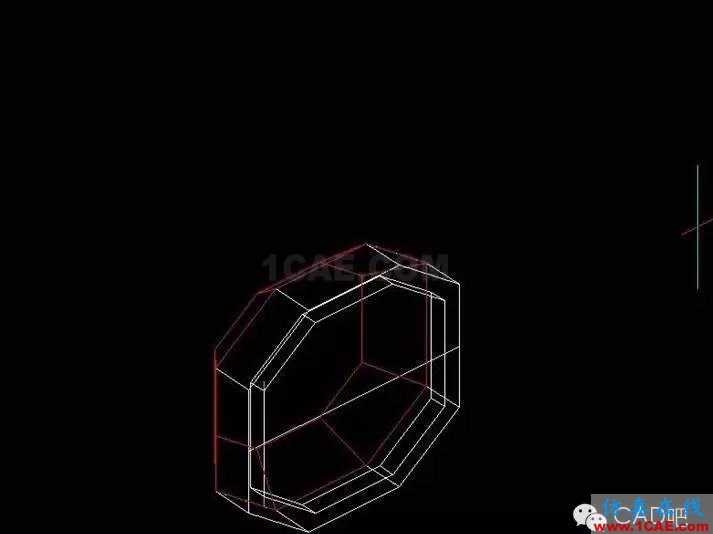

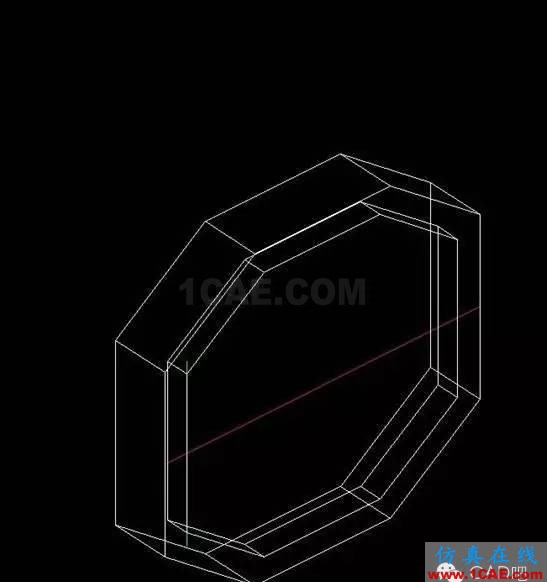

3.然后,再將小八邊形拉伸(命令EXT)2mm,如圖。再將大八邊形拉伸(命令EXT)5mm,如圖,再使用差集(命令SU),從中減去的實體或面域:選擇大八邊形即可,要減去的實體或面域:選擇小八邊形即可。如圖所示。

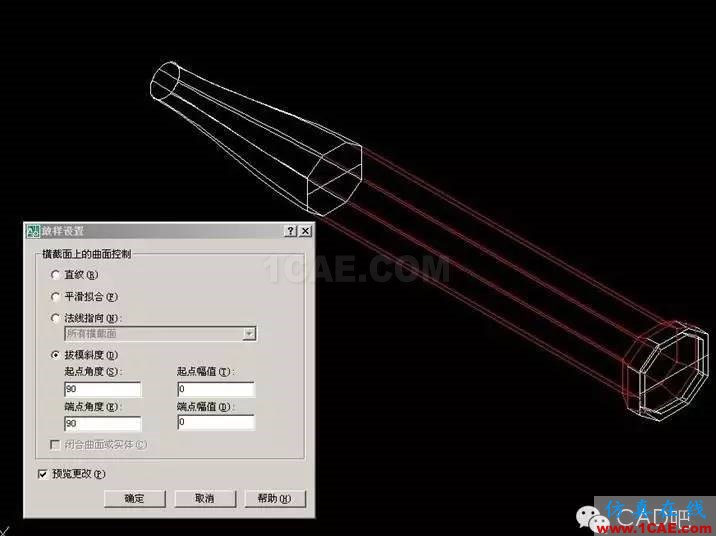

4.把大八邊如圖移動過去5mm 過去,(表達不好)基點即是黃線的中心,把縮放的小八邊形如圖移動過過10mm過去,基點即是黃線的中心。再點擊繪圖—建—放樣,按放樣次序選擇橫截面:即是大八邊形即可,按放樣次序選擇橫截面:是縮放的小八邊形即可,再確定,重新出來一個對話框也按確定即可。如圖所示。

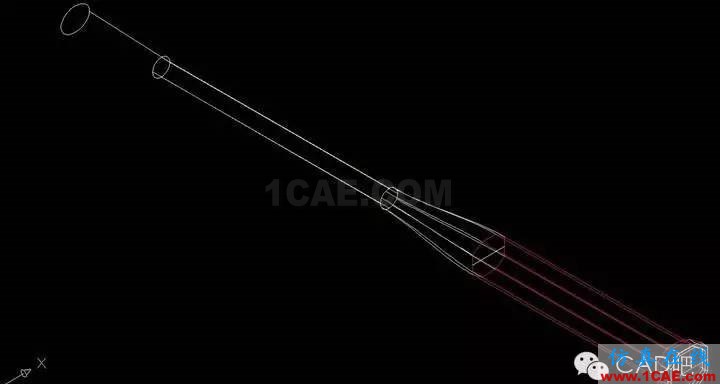

5.然后點擊修改—實體編輯—拉伸面,拉伸高度即130mm.然后,復制面(修改---實體編輯---復制面)制八邊形到如圖黃色的地方。再以白線為中心畫圓直徑為12mm,再移動到如圖70mm即可。點擊繪圖—建模—掃掠,按放樣次序選擇橫截面:即是大八邊形即可,按放樣次序選擇橫截面:即是小圓即可,然后出現對話框如圖,選擇拔模斜度卻可,不用修改參數,確定即可,如圖所示。

6.然后如圖進行拉伸,拉伸面才行的,拉伸高寒度即160mm。第5有講過的。再在白色的小圓畫橢圓(命令EL),長軸20mm,短軸16mm即可,利用放樣即可完成,放樣高度即50mm,橢圓是平的才好看一些。如圖所示。

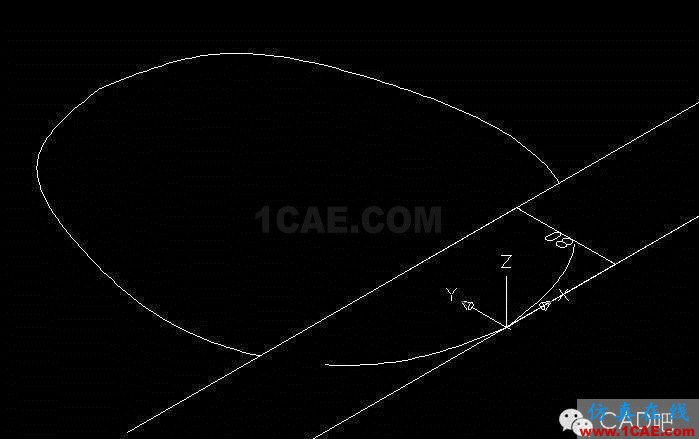

7.如圖,插入此圖片,用樣條曲線描畫出拍框的外形,即可,然后復制一個到旁邊,等哈有用的,如圖所示。

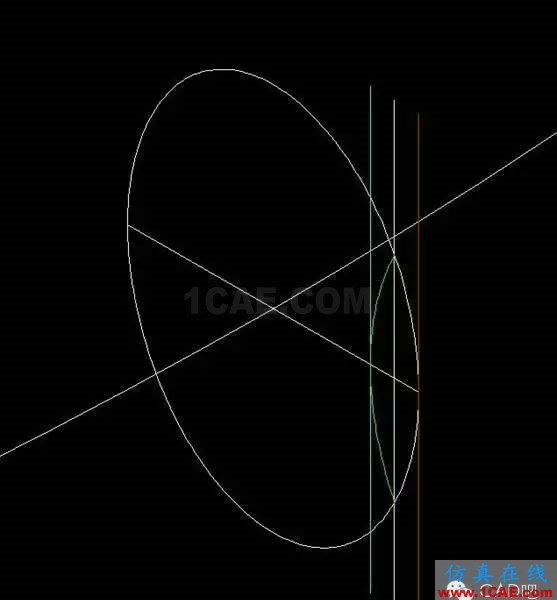

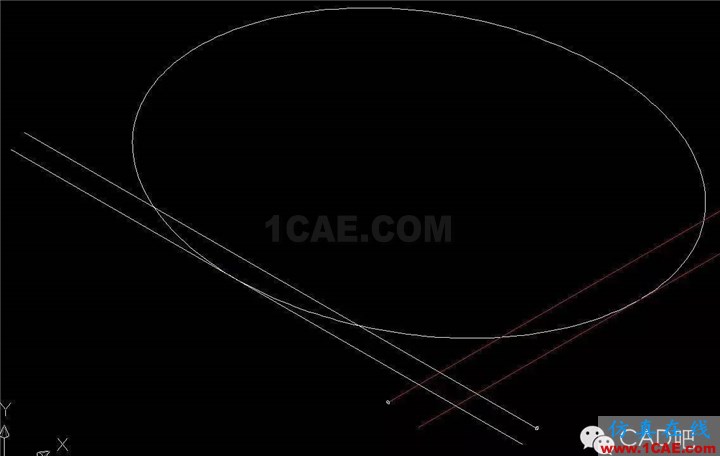

8.再在橢圓的象限期點也畫一個橢圓,長軸8mm,短軸是6mm。再如圖在小的橢圓的象限點上畫如紅線,再把紅線偏移(命令O)過去0.5mm,如圖。再把紅線偏移過去1mm如圖。再用所得的點畫如圖綠色的圓弧(命令A )

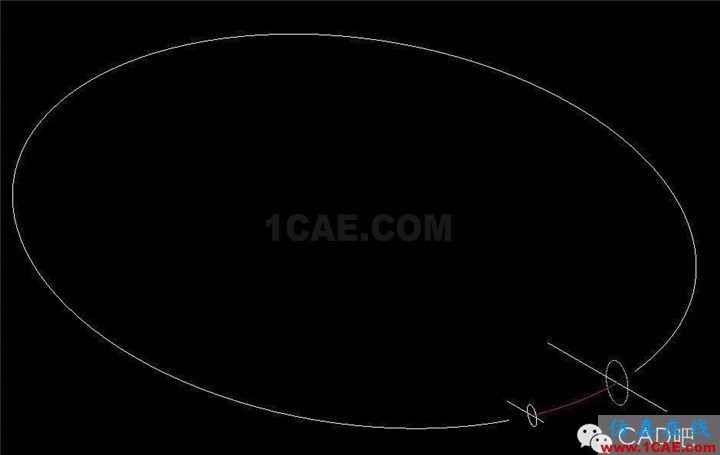

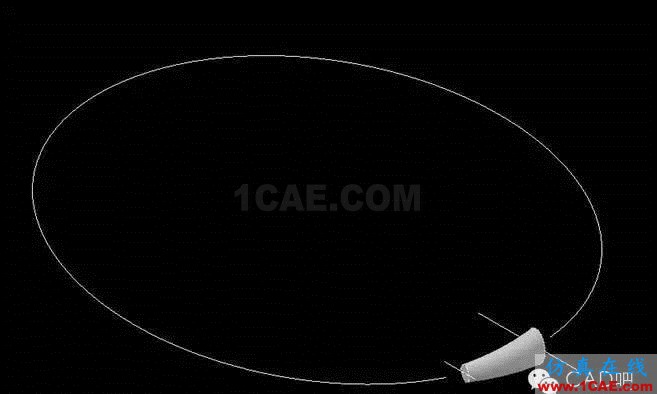

9.再用打斷(命令BR)進行打斷,得如圖,再將此圖面域(命令REG),然后繪圖—建模—掃掠,把小的橢圓進行掃掠,路徑就是(如圖),即可。如圖所示。

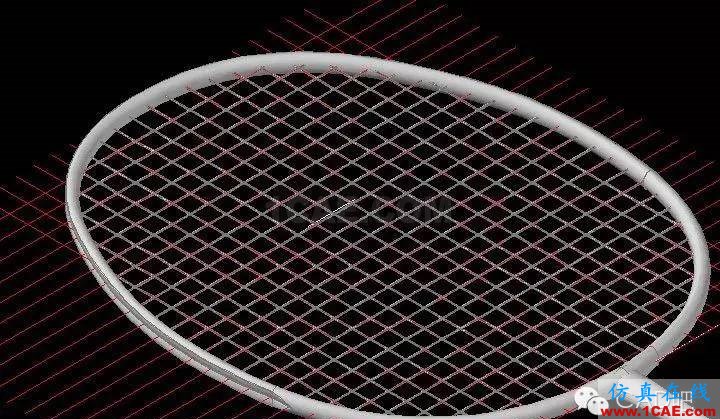

10.如圖把紅線移動(命令M)過去20mm過去,黃線移動過去12mm,如圖,再在兩條線的端點畫圓(直徑0.7mm),再進行拉伸,只在剛才移動過去的線上畫圓,另外兩條不要的。兩邊只要比橢圓的半軸要長就可以了,如圖所示。

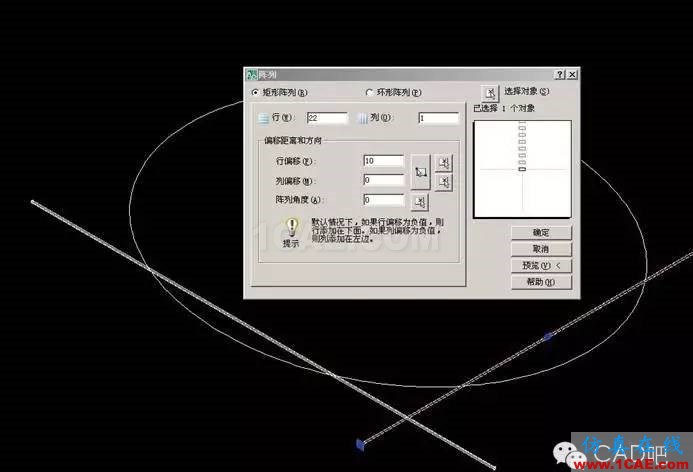

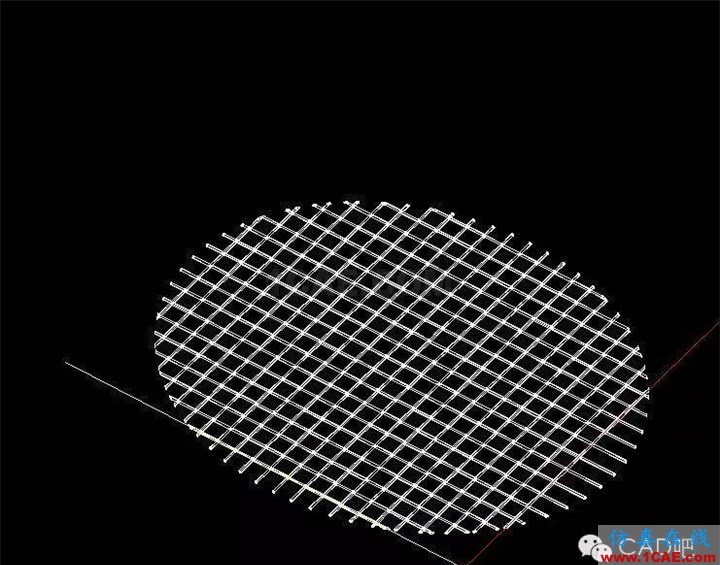

11.然后,再把剛才拉伸的圓柱進行陣列(命令AR)設置也是如圖,先陣列有紅色線的。如圖所示。

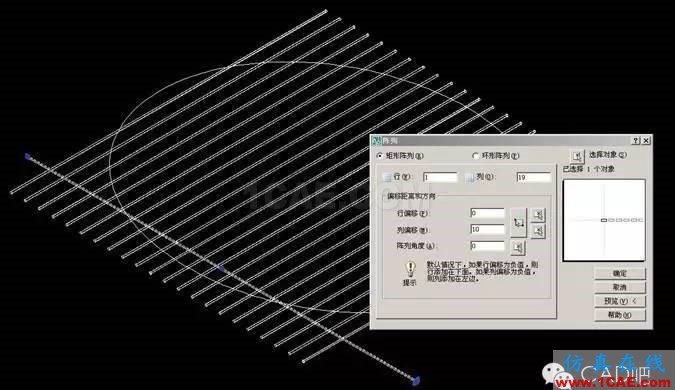

12.然后,再重復上面的,陣列有黃色線的。設置如圖,如圖所示。

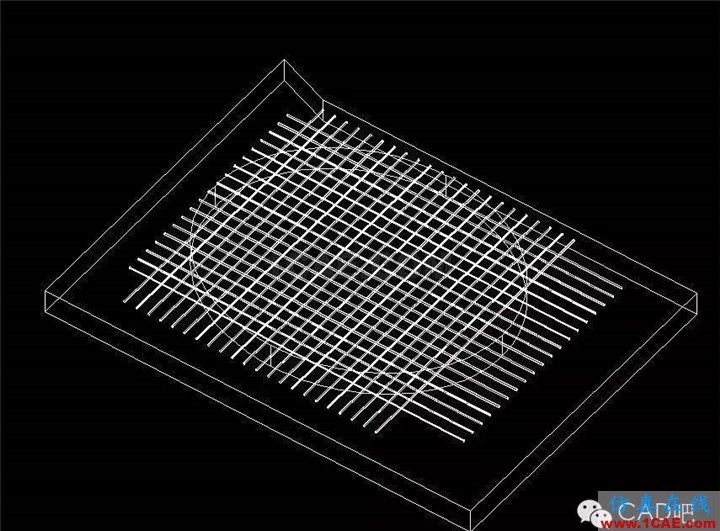

13.再在外面畫一個方框,只要把所畫的圓柱復蓋了就可以了,再面域,再將中間的橢圓也面域下下,再進行差集,將中間的橢圓減掉就可以了,選擇要從中減去的實體或面域就選擇外面的方框,選擇要減去的實體或面域就選擇中間的橢圓,就可以了,再將所得的面,上下各拉抻10mm,(只要比所畫的圓柱的直徑大就可以了)。如圖所示。
