九、布局
在稱為“布局”的標準尺寸圖紙上顯示一個或多個縮放的設計視圖。
完成以實際大小創建模型后,您可以切換到圖紙空間布局以創建模型的縮放視圖并添加說明、標簽和標注。還可以指定不同的線型和線寬以供在圖紙空間中顯示。
模型空間和圖紙空間
您已知道,您可以在模型空間中創建模型的幾何圖形。
最初,這是在 AutoCAD 中可用的唯一空間。也可以在模型空間中創建和縮放所有注釋、標簽、標注以及圖形邊框和標題欄。
在引入了圖紙空間后,您可以單擊布局選項卡來訪問專為布局和縮放設計的空間。在以下插圖中,圖紙空間處于活動狀態。當前在圖紙空間中僅有兩個對象:圖形邊框塊,以及單個布局視口,它用于顯示模型空間的視圖。
有關使用布局視口的詳細信息,將在本主題的后半部分介紹。
進行縮放的四種方法
在 AutoCAD 中有四種不同的方法用于縮放視圖、注釋、標簽和標注。每種方法都有其優點,具體取決于將使用圖形的方式。以下是每種方法的簡要總結:
原始方法。在模型空間中創建幾何圖形、添加注釋并進行打印。標注、注釋和標簽都必須反向縮放。您可以將標注比例設置為反向的打印比例。使用此方法時,縮放需要一點數學表示。例如,用于建筑的常見比例為 1/4" = 1'-0",即 1:48 的比例。如果以 ?" 的高度打印注釋,則在創建時必須是 48 倍大,或在模型空間中的高度為 12"。相同的比例因子也適用于標注,該比例的ARCH D 圖形邊框為 144 英尺長。當圖形作為 D 尺寸圖紙進行打印時,所有對象將縮小為正確的大小。
注: 許多 AutoCAD 圖形是使用此方法創建的,而且許多公司仍然在使用它。一旦設置了所有內容,該方法就非常適用于具有單個視圖和插入的詳圖的二維圖形。
布局方法。在模型空間中創建幾何圖形和注釋,并從布局進行打印。將標注比例設置為 0(零),尺寸將自動縮放。
注釋性方法。在模型空間中創建幾何圖形,在模型空間中從布局創建注釋性標注、注釋和標簽(使用特殊注釋性樣式),并從布局進行打印。注釋性對象僅顯示在共享相同比例的布局視口中。標注比例將自動設置為 0(零),并自動縮放所有注釋性對象。
跨空間的方法。在模型空間中創建幾何圖形,在布局(標注比例設置為 1)上的圖紙空間中創建注釋,并從布局進行打印。這無疑是最簡單、最直接的方法,也是在本手冊中所采用的方法。
與主題中的其他 AutoCAD 用戶討論這四種方法以及他們為何選擇所使用的方法。
指定布局的圖紙尺寸

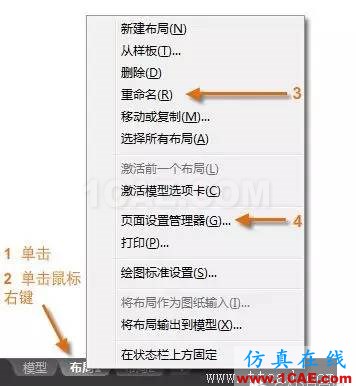

首先,您應在訪問布局選項卡 (1) 時,在選項卡 (2) 上單擊鼠標右鍵,然后將該選項卡 (3) 重命名為比“布局 1”更具體的名稱。對于 D 尺寸布局,ARCH D 或 ANSI D 可能是個不錯的選擇。
接下來,打開頁面設置管理器 (4) 來更改在布局選項卡中顯示的圖紙尺寸。
注: 您可能想知道,為什么對于每種圖紙尺寸,在列表中都有兩個條目。這是因為某些打印機和繪圖儀不識別圖形方向設置。
布局視口

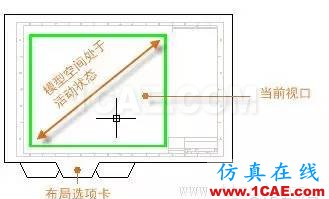

布局視口是在圖紙空間中創建的對象,用于顯示模型空間的縮放視圖。可以將它視為一個顯示部分模型空間的閉路電視監視器。在插圖中,模型空間處于活動狀態,而且可以從當前布局視口進行訪問。
在布局中,當模型空間處于活動狀態時,您可以進行平移和縮放,以及您可以在“模型”選項卡上所執行的任何其他操作。
重要: 通過雙擊布局視口的內部或外部,您可以在圖紙空間和模型空間之間進行切換。

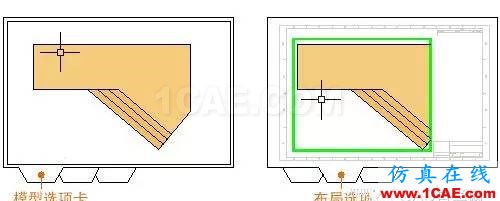

例如,假設您在模型空間中創建了一個后院甲板設計,現在您想要從布局選項卡布置和打印您的設計。
布局視口中的視圖尚未設置為正確的比例。
注: 您可以使用 MVIEW(制作視圖)命令在圖紙空間中創建其他布局視口。使用多個布局視口,可以以相同或不同的比例顯示模型空間的多個視圖。
縮放視圖和跨空間注釋
如果使用注釋圖形的跨空間方法,可以遵循下面的步驟:
1.單擊布局選項卡。如果您使用自己的自定義圖形樣板文件開始繪圖,可能已經完成多項任務:布局可能已設置為 D 尺寸,標題欄可能已經插入到布局中。
2.默認情況下,圖紙空間處于活動狀態,因此,在布局視口中雙擊可使模型空間處于活動狀態。請注意,切換到模型空間后,布局視口的邊將變粗。
3.縮小模型空間視圖,并通過平移使其居中。但是,顯示的視圖仍未設置為正確的比例。
4.在布局視口外部雙擊,以使圖紙空間再次處于活動狀態。
5.打開“特性”選項板,然后單擊以選擇布局視口的邊。

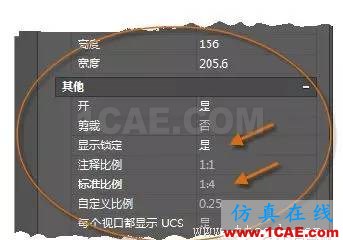

6.在“特性”選項板中,從下拉列表中指定標準比例 1/4" = 1'-0"。此操作將模型空間的視圖精確縮放為 D 尺寸的圖形。還可以將“顯示鎖定”特性從“否”設置為“是”。這將防止意外顯示對視圖進行的更改。
注: 默認情況下,非連續線型中的虛線和空格將以相同的長度顯示,而不管布局視口的比例如何。
7.根據需要移動布局視口,然后使用夾點調整它的邊。
8.直接在圖紙空間中創建注釋、標簽和標注。它們會自動以正確的尺寸顯示。
9.關閉在其上創建布局視口對象的圖層。這將隱藏布局視口的邊,如下圖所示。
10. 將圖形打印到圖紙或打印為 DWF 或 PDF 文件。
注: 完成標注后,可以使用 EXPORTLAYOUT 命令將模型空間和圖紙空間的所有內容合并到一個單獨的圖形文件的模型空間。此操作會創建一個圖形文件,該文件遵從創建模型的原始方法和模型空間中的所有注釋。
