如何把cad中的dwg圖形轉換pdf？

2016-10-28  by:CAE仿真在線  來源:互聯網

cad的dwg格式怎么轉換成pdf是很多人經常遇到的問題,其實方法并不難,特別是在新版本的cad中,已經內置了輸出pdf文件的功能。。那么怎樣把CAD中的圖形轉換成pdf呢?下面學習啦小編給大家講講詳細的步驟,希望對大家有用。

在cad中的圖形轉換pdf的工具/原料:

CAD繪圖軟件

“pro factory”或“Snagit. 11.4.0.176漢化版”

在CAD2010-CAD2014各版本中的轉換

1考慮到大部分繪圖工作者都使用較新的CAD版本,較常用的是CAD2010以及最新的CAD2014,這里先講這幾個版本的轉換方式。新版本的CAD2010-2014有了更加直接的方式,所以先講這種直接的方式,但是這些新版本也可以運用舊的版本的操作方式,具體參照方式2:“CAD2004-2009各版本中的轉換”。CAD2010-CAD2014各版本中的轉換如下:打開需要轉換的CAD圖紙,點擊文件旁邊的“錐形圖標”。

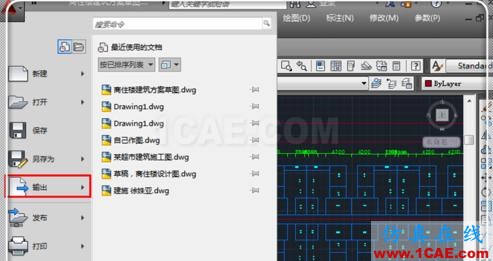

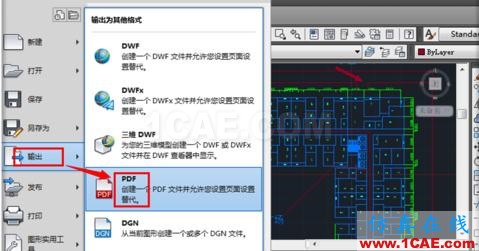

2彈出相關快捷操作,在下拉列表中,點擊“輸出”。

3彈出輸出文件類型的選項,點擊“PDF”的這個選項。

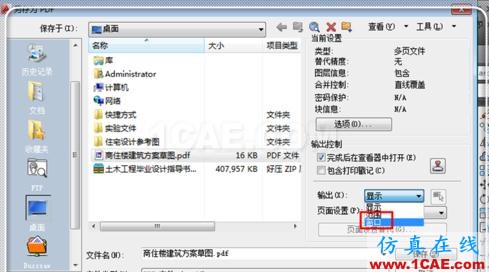

4進入輸出轉換為PDF的另存為界面,這里可以進行相關的設置,如果不設置,轉化出來的圖形很難來看的,為了使得轉換最大化,點擊輸出后面的“窗口”。

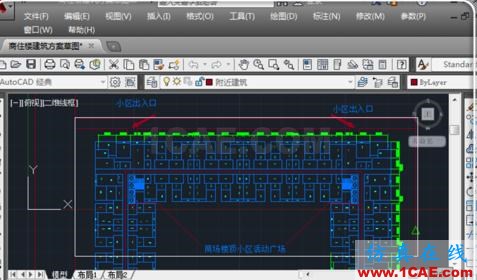

5這時候會讓你選擇圖形,只需要捕捉兩個點,即可僅僅囊括自己需要的圖形,而其他的空白部分則不會在PDF中顯示。

6捕捉之后,自動返回到另存為界面,這里還可以點擊“頁面設置”設置當前還是替代,還可以點擊“選項”設置文件是否加密等信息。設置完畢,點擊“保存”。

7這時候很快就轉化為PDF文件了,轉化完畢,點擊打開,可以看到一個新的pdf文件制作成功。

END

CAD2004-2009各版本中的轉換

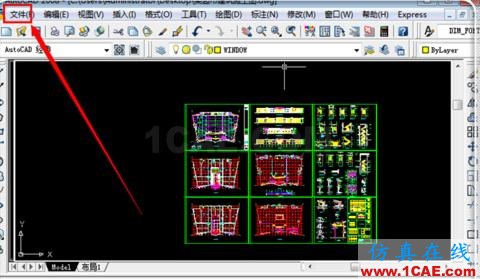

1這里講較為常見的操作,一些版本內置有轉換器“DWG TO PDF.pc3”,如果進入之后沒有發現,請安裝“pro factory”即可,為節省時間,安裝方式,可以在“百度經驗搜索框”中輸入“怎樣安裝pdf虛擬打印機”找到小編經驗,參照安裝即可。打開需要轉化的文件,點擊左上角的“文件”。

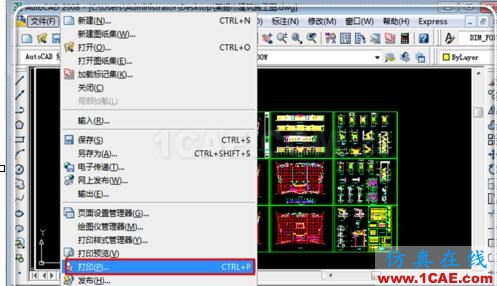

2在“文件”欄目下,點擊“打印”。或者在窗口中直接點擊“ctrl+p”也行。

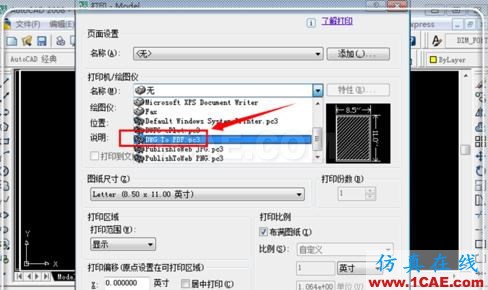

在打印機/繪圖儀欄目,點擊后面的倒三角形,找到“DWG TO PDF.pc3”,然后點擊“打印范圍”——窗口——選擇圖形——回車——點擊打印預覽看看是否合適——點擊確定進行打印即可,當然還可以進行其他方面的設置。

這里以虛擬打印機的打印為例,在“在打印機/繪圖儀欄目”找到profactory,點擊選中。

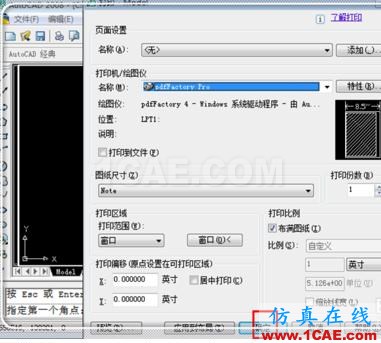

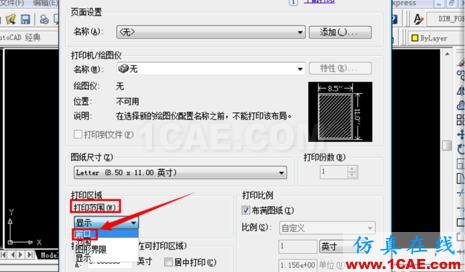

在“打印區域”中,點擊“窗口”,選擇需要打印的圖形,如果想直接打印CAD顯示的界面圖形,這里可以不選擇。

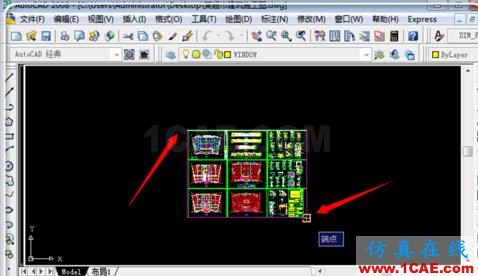

選擇窗口后,會自動回到繪圖界面,使用鼠標捕捉到需要打印的圖形,自動回到打印界面。

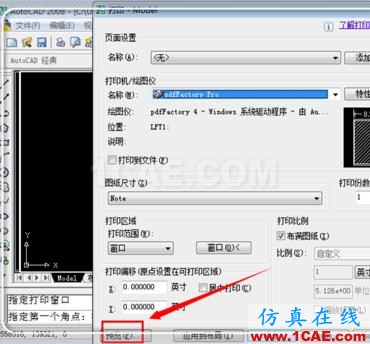

想看看是不是需要的圖形,點擊“預覽”。

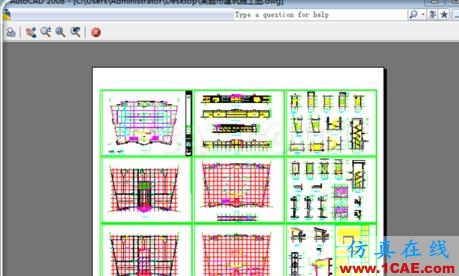

進入預覽窗口,覺得圖形還可以,點擊“回車”返回到打印界面,如果不滿意,還可以繼續設置。返回到打印界面,點擊“確定”。

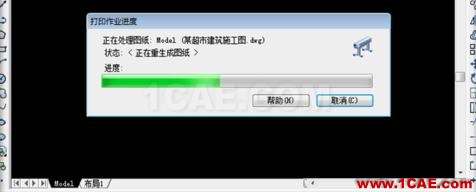

圖形開始轉化為PDF文件,如果文件較小,轉化十分迅速。

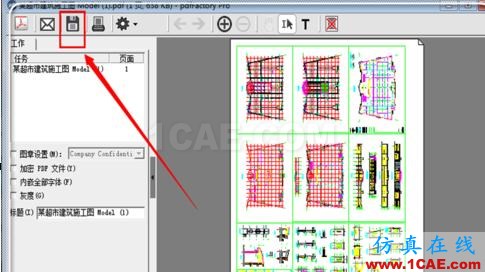

轉化完畢,自動進入profactory界面,點擊“打印狀的圖標”將文件保存。

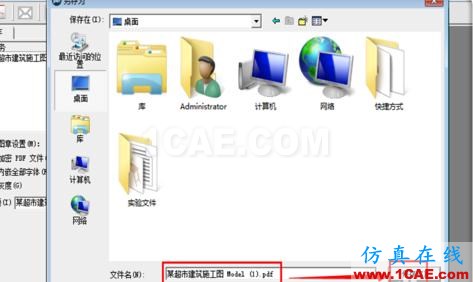

輸入文件名,找到文件保存的位置,點擊“保存即可”。這里保存到了桌面。

回到桌面,可以看到,一個PDF文件成功之作完畢。
