搜索AutoCAD環形彈簧做法二
2016-11-14 by:CAE仿真在線 來源:互聯網
畫一圓與一線段,不過線段是垂直于X、Y平面的(見圖)。

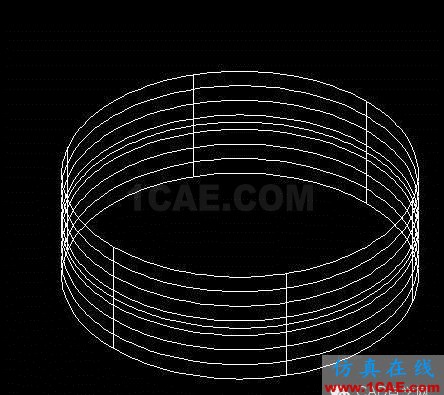

用掃掠命令,掃掠對象選短線段,掃掠路徑選圓,結果見圖。

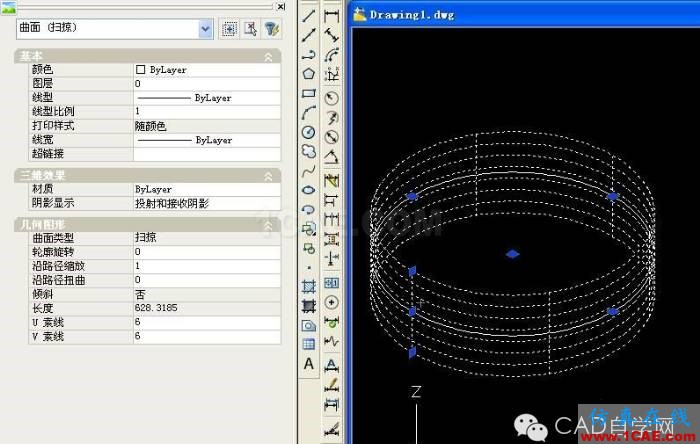

雙擊柱形曲面,彈出對象特性面板,見圖。

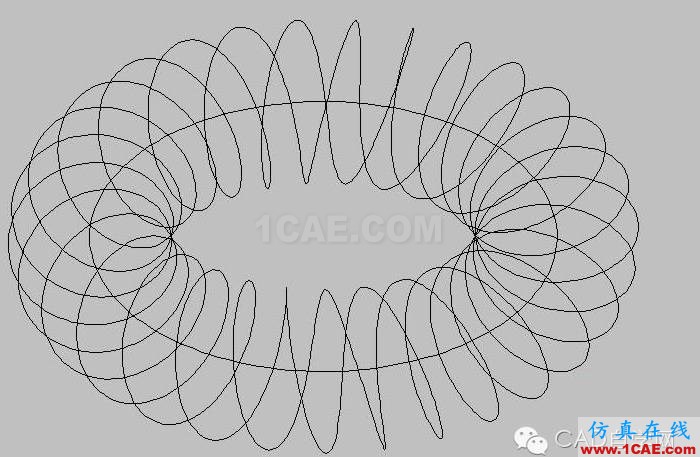

在對象特性面板沿路徑扭曲右邊的空格中填入數值5400,生成結果見圖。

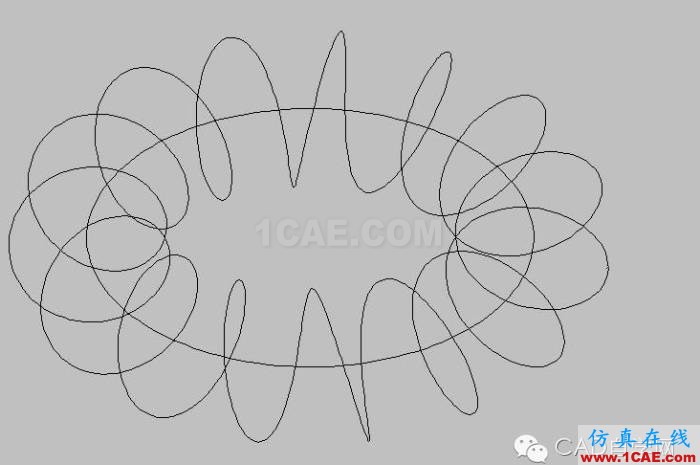

用分解命令把圖形分解,結果見圖,生成兩螺旋線。

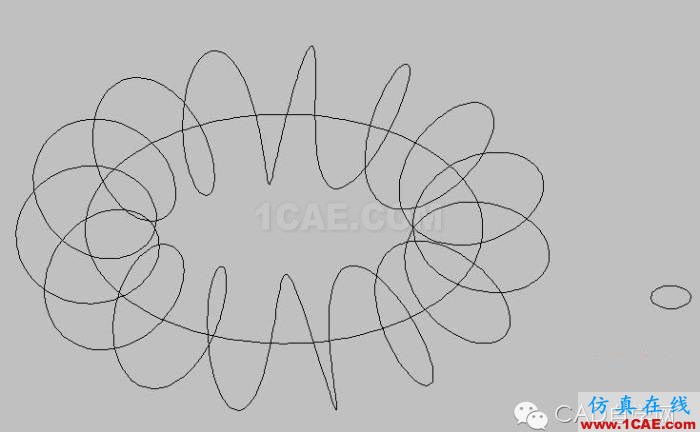

刪除其中一個環形螺旋線,結果見圖。
畫一小圓,用掃略命令,掃掠對象選小圓,掃掠路徑選環形螺旋線,見圖。

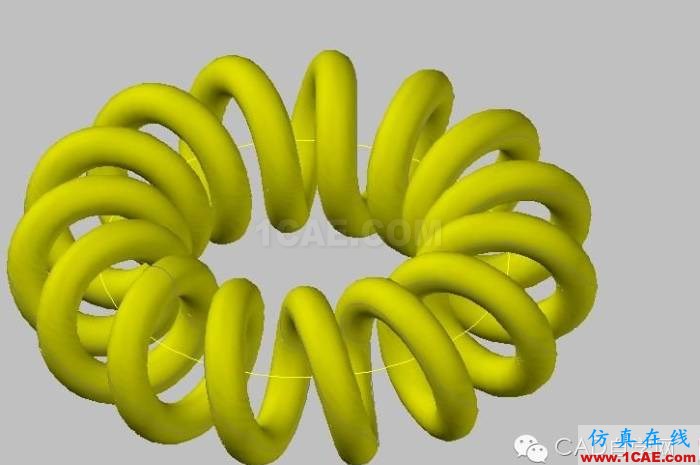

改變顏色,做法2完成。
