消防工程AutoCAD計算機輔助設計（新手必看）

2016-11-01 by:CAE仿真在線來源:互聯網

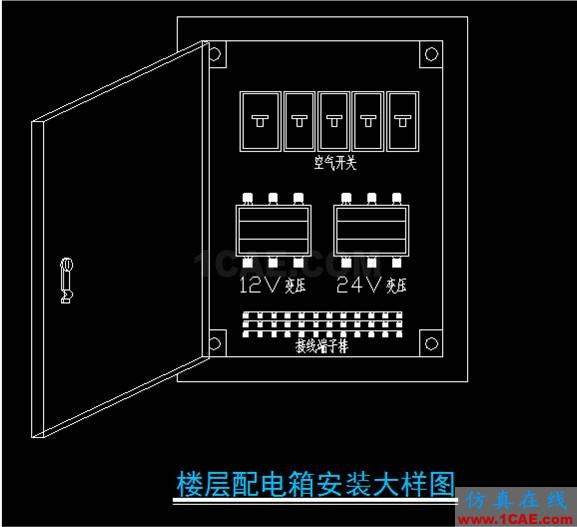

本文分為兩大部分為大家介紹CAD的初級輔助設計。一:CAD制圖規范簡介二:CAD制圖的基本技巧

CAD制圖規范(一)基本要求1.所有設計院出的圖紙都要配備圖紙封皮、圖紙說明、圖紙目錄。
圖紙封皮須注明工程名稱、圖紙類別(施工圖、竣工圖、方案圖)、制圖日期。圖紙說明須對工程進一步說明工程概況、工程名稱、建設單位、施工單位、設計單位或建筑設計單位等。 2.每張圖紙須編制圖名、圖號、比例、時間。
3.打印圖紙按需要,比例出圖。 (二)常見的制圖方式一、常用比例1:1 1:2 1:3 1:4 1:5 1:6 1:10 1:15 1:20 1:25 1:30 1:40 1:50 1:60 1:801:100 1:150 1:200 1:250 1:300 1:400 1:500二、線型1.粗實線:0.3mm
◆平、剖面圖中被剖切的主要建筑構造的輪廓(建筑平面圖)
◆室內外立面圖的輪廓。
◆建筑裝飾構造詳圖的建筑物表面線。

2.中實線:0.15-0.18mm
◆平、剖面圖中被剖切的次要建筑構造的輪廓線。
◆室內外平頂、立、剖面圖中建筑構配件的輪廓線。
◆建筑裝飾構造詳圖及構配件詳圖中一般輪廓線。

3.細實線:0.1mm
◆填充線、尺寸線、尺寸界限、索引符號、標高符號、分格線。
4.細虛線:0.1-0.13mm
◆室內平面、頂面圖中未剖切到的主要輪廓線。
◆建筑構造及建筑裝飾構配件不可見的輪廓線。
◆擬擴建的建筑輪廓線。
◆外開門立面圖開門表示方式。
5.細點劃線:0.1-0.13mm
◆中心線、對稱線、定位軸線。

6.細折斷線:0.1-0.13mm
◆不需畫全的斷開界線。三、打印出圖筆號1-10號線寬設置1號紅色 0.1mm2號黃色 0.1-0.13mm3號綠色 0.1-0.13mm4號淺蘭色 0.15-0.18mm5號深蘭色 0.3-0.4mm6號紫色 0.1-0.13mm7號白色 0.1-0.13mm8.9號灰色 0.05-0.1mm10號紅色 0.6-1mm
10號特粗線:◆立面地坪線◆.索引剖切符號◆圖標上線◆索引圖標中表示索引圖在本圖的短線四、剖切索引符號1. m: ?12mm(在A0、A1、A2、圖紙)
2. m: ?10mm(在A3、A4圖紙)3. 特粗線到索引線為剖視方向4. A: 字高5mm(在A0、A1、A2、圖紙)字高4mm(在A3、A4圖紙)5. B-01:字高3mm(在A0、A1、A2、圖紙)字高2.5mm(在A3、A4圖紙)6. A為索引圖號,B-01為索引圖紙號,B-01為“ ”表示索引在本圖

五、平(立)面索引符號1.m: ?12mm(在A0、A1、A2圖紙)2.m: ?10mm(在A3、A4圖紙)3.A1-A4:字高4mm(在A0、A1、A2圖紙)字高3mm(在A3、A4圖紙)4.B-01--B-04:字高2.5mm(在A0、A1、A2圖紙)字高2mm(在A3、A4圖紙)5.箭頭為視圖方向。六、大樣圖索引大樣引出框1.m: ?12mm(在A0、A1、A2圖紙)2.m: ?12mm(在A3、A4圖紙)3.A:字高4mm(在A0、A1、A2圖紙)字高3mm(在A3、A4圖紙)4.B-01:字高2.5mm(在A0、A1、A2圖紙)字高2mm(在A3、A4圖紙)

七、圖標1.圖名:字高7mm(在A0、A1、A2圖紙)

字高5mm(在A3、A4圖紙)2.比例及英文圖名:字高4mm(在A0、A1、A2圖紙)字高3mm(在A3、A4圖紙) 八、文字注釋1. 引出線為箭頭或點,引出線為統一體,由標注命令引線制作。
2.文字說明:字高4mm(在A0、A1、A2圖紙)字高3mm(在A3、A4圖紙) 九、標高符號1. 數字:字高2.5mm(在A0、A1、A2圖紙)
字高2mm(在A3、A4圖紙)2.符號為等腰直角三角形。3.數字以m計單位,小數點后留三位。4.零點標高寫成±0.000,正數標高不注“+”,負數標高應注“-”。5.同樣位置不同標高標注。十、軸線符號1.n: ?10mm,字高4mm (在A0、A1、A2圖紙)
2.n: ?8mm,字高3.5mm (在A3、A4圖紙) 十一、尺寸符號1.尺寸標注是尺寸為統一體,如需調整尺寸數字,可采用edit(ed)命令。
2.尺寸界線距標注物體2-3mm,第一道尺寸線距標注物體10-12mm,相臨的尺寸線間距7-10mm。3.半徑、直徑標注時箭頭樣式為實心閉合箭頭。4.標注字高2.5mm(在A0、A1、A2圖紙)字高2mm(在A3、A4圖紙)5.標注文字距尺寸線1-1.5mm CAD制圖技巧一、圖層管理一般制圖分層:A.墻體層(WALL)B.家具層(FURNITURE)C.填充層D.窗層(WINDOW)E.布置層F.尺寸層(DIM)G.文字層(TEXT)H.軸線層(DOTE)I.軸線標注層(AXIS)J.分格層制圖時分清各層便于調整圖紙,節省時間。二、線條分色制圖時將墻體、家具、填充線、文字、分格線等線條顏色區分,便于在電腦顯示時一目了然。
三、圖框插入按比例插入圖框,首先制作1:1圖框,將圖框放大,與圖比較看是否配合。如不配合縮放與之配合。如要作1:30的圖框,第一次圖框放大40后不合適,再次縮放輸入3/4,即可得到1:30的圖框。

四、其他技巧

1.CAD文件在從其他文件粘貼近來后,容易出現無用圖層,可purge(pu),清理無用圖層。

2.文字的大小是根據圖紙的比例變化的,如A3圖紙,比例為1:50,注釋文字打印出的尺寸應該是3mm,在文字制作時,文字尺寸大小輸入150。

3.一套圖中可能會有不同的比例,在按比例插完第一個圖框后,遇到不同比例的圖,應根據比例的大小縮放。如有一張圖比例為1:50,是正確的,現在要給另一張圖插圖框,假設這張圖要插1:40的圖框那就復制1:50的圖框,然后縮放輸入4/5即得。文字的大小亦可采用這種辦法。

4.同一個CAD界面下,如果打開多個CAD文件,可按著ctrl鍵點 Tab鍵轉換。

5.在多重復制同一個物體時,可將這一物體作成塊,如果修改了此物體,則其他同樣物體也隨之改變,如不建立塊,則需每個都要修改。

6.建立CAD文件時要有選擇的將平面圖、立面圖、詳圖分為幾個文件。

7.0層上是不可以用來畫圖的,是用來定義塊的。定義塊時,先將所有圖元均設置為0層(有特殊時除外),然后再定義塊,這樣,在插入塊時,插入時是哪個層,塊就是那個層了。

8.不能在DEFPOINTS層建立圖元,此層容易在打印是出現圖元消失。

9.我們在繪制中,一般來說,能用編輯命令完成的,就不要用繪圖命令完成。在CAD軟件的使用過程中,雖然一直說是畫圖,但實際上大部分都是在編輯圖。因為編輯圖元可以大量減少繪制圖元不準確的幾率,并且可以在一定程度上提高效率。10.在使用繪圖命令時,一定要設置捕捉,F3切換。

11.在使用繪圖和編輯命令時,大部分情況下,都要采用正交模式,F8切換

12.圖紙大小:A0—1194*840;A1—840*597;A2—597*420;A3—420*297;A4—297*210

13.將CAD文件轉化成位圖文件,第一種是在CAD的菜單中,選擇“輸出”,再選擇bmp的后綴存儲。可以把CAD的屏幕顯示內容變成位圖文件,但文件分辨率太小。第二種方法可將CAD文件轉化成為較大分辨率的位圖文件。先需要設置一下,菜單中“工具”—“選項”—打印和發布,“添加或配置繪圖儀”—“添加繪圖儀向導”。出來一張“添加繪圖儀”的菜單,左側是階段,右側是選擇內容。“開始”階段選擇“我的電腦”,“繪圖儀型號”階段選擇生產商為“光柵文件格式”,最右側的表格中基本上每個都可以,bmp或jpeg。一路選擇“下一步”。在“完成”階段選擇“編輯繪圖儀配置”,出現“編輯繪圖儀配置”菜單,在這個菜單中自定義一個圖紙尺寸。

14.將EXCEL表格倒入CAD可以利用AutoXlsTablev2.53插件或是先將EXCEL表格復制,到CAD里的下拉編輯菜單的選擇性粘貼即可得,到CAD后將表格炸開后即可CAD修改。

15. 打印時,圖框外出現"由AUTODESK教育產品制作",要想去掉則先把文件轉成DXF格式然后保存。
