搜索室內設計標準尺寸列表 這個你太需要了【AutoCAD教程】
2016-11-01 by:CAE仿真在線 來源:互聯網
主題
★家具設計的基本尺寸

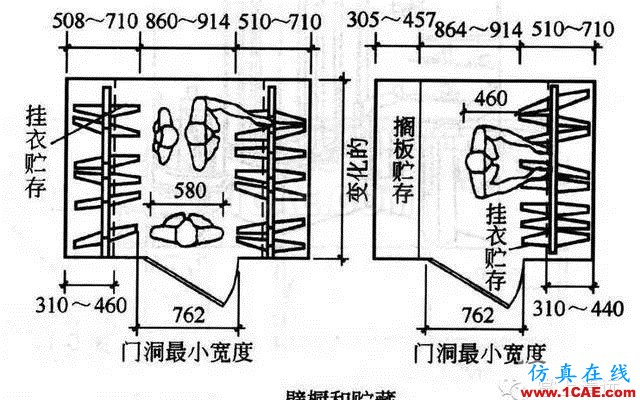

衣櫥:深度:一般60-65;推拉門:70,衣櫥門寬度:40-65
推拉門:75-150,高度:190-240
矮柜: 深度:35-45,柜門寬度:30-60
電視柜:深度:45-60,高度:60-70
單人床:寬度:90,105,120;長度:180,186,200,210
雙人床:寬度:135,150,180;長度180,186,200,210
圓床: 直徑:186,212.5,242.4(常用)
室內門:寬度:80-95,醫院120;高度:190,200,210,220,240
廁所、廚房門:寬度:80,90;高度:190,200,210
窗簾盒:高度:12-18;深度:單層布12;雙層布16-18(實際尺寸)

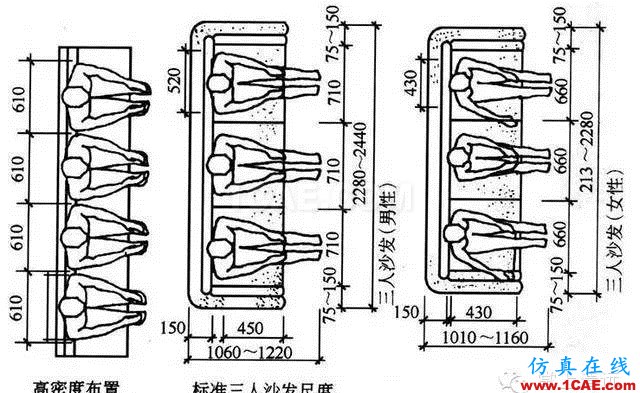

沙發:單人式:長度:80-95,深度:85-90;坐墊高:35-42;背高:70-90
雙人式:長度:126-150;深度:80-90
三人式:長度:175-196;深度:80-90
四人式:長度:232-252;深度80-90
茶幾:小型,長方形:長度60-75,寬度45-60,高度38-50(38最佳)
中型,長方形:長度120-135;寬度38-50或者60-75 正方形:長度75-90,高度43-50
大型,長方形:長度150-180,寬度60-80,高度33-42(33最佳)
圓形:直徑75,90,105,120;高度:33-42
方形:寬度90,105,120,135,150;高度33-42
書桌:
固定式:深度45-70(60最佳),高度75
活動式:深度65-80,高度75-78
書桌下緣離地至少58;長度:最少90(150-180最佳)

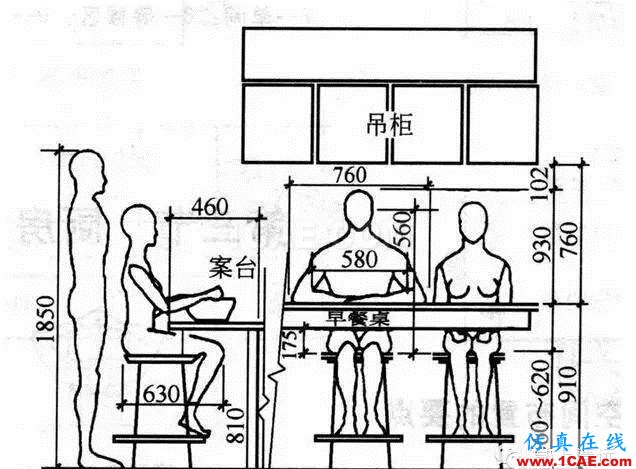

餐桌:
高度75-78(一般),西式高度68-72,一般方桌寬度120,90,75;
長方桌寬度80,90,105,120;長度150,165,180,210,240
圓桌:直徑90,120,135,150,180
書架:
深度25-40(每一格),長度:60-120;下大上小型下方深度35-45,高度80-90
活動未及頂高柜:深度45,高度180-200
木隔間墻厚:
6-10;內角材排距:長度(45-60)*90
室內常用尺寸:
1、墻面
(1)踢腳板高;80—200mm。
(2)墻裙高:800—1500mm。
(3)掛鏡線高:1600—1800(畫中心距地面高度)mm。
2.餐廳
(1) 餐桌高:750—790mm。
(2) 餐椅高;450—500mm。
(3) 圓桌直徑:二人500mm.二人800mm,四人900mm,五人1100mm,六人1100-1250mm,八人1300mm,十人l500mm,十二人1800mm。
(4) 方餐桌尺寸:二人700×850(mm),四人1350×850(mm),八人2250×850(mm),
(5) 餐桌轉盤直徑;700—800mm。
(6) 餐桌間距:(其中座椅占500mm)應大于500mm。
(7) 主通道寬:1200—1300mm。
(8) 內部工作道寬:600—900mm。
(9) 酒吧臺高:900—l050mm,寬500mm。
(10) 酒吧凳高;600一750mm。
3.商場營業廳
(1)單邊雙人走道寬:1600mm。
(2)雙邊雙人走道寬:2000mm。
(3)雙邊三人走道寬:2300mm。
(4)雙邊四人走道寬;3000mm。
(5)營業員柜臺走道寬:800mm。
(6)營業員貨柜臺:厚600mm,高:800—l 000mm。
(7)單靠背立貨架:厚300—500mm,高:1800—2300mm。
(8)雙靠背立貨架;厚;600—800mm,高:1800—2300mm
(9)小商品櫥窗:厚:500—800mm,高:400—1200mm。
(10)陳列地臺高:400—800mm。
(11)敞開式貨架:400—600mm。
(12)放射式售貨架:直徑2000mm。
(13)收款臺:長:1600mm,寬:600mm
4.飯店客房
(1)標準面積:大:25平方米,中:16—18平方米,小:16平方米。
(2)床:高:400—450mm,床靠高:850—950mm。
(3)床頭柜:高500—700mm;寬:500—800mm。
(4)寫字臺:長;1100—1500mm;寬450—600mml高700—750mm。
(5)行李臺,長9l0—1070mm寬500mm高400mm。
(6)衣柜:寬:800—1200mm高1600—2000mm深500mm。
(7)沙發:寬:600一800mm高:350—400mm靠背高1000mm
(8)衣架高:1700—1900mm。
5.衛生間
(1)衛生間面積;3—5平方米。
(2)浴缸長度;一般有三種1220、1520、1680mm;寬;720mm,高450mm。
(3)坐便;750×350(mm)。
(4)沖洗器:690×350(mm)。
(5)盟洗盆:550×410(mm)。

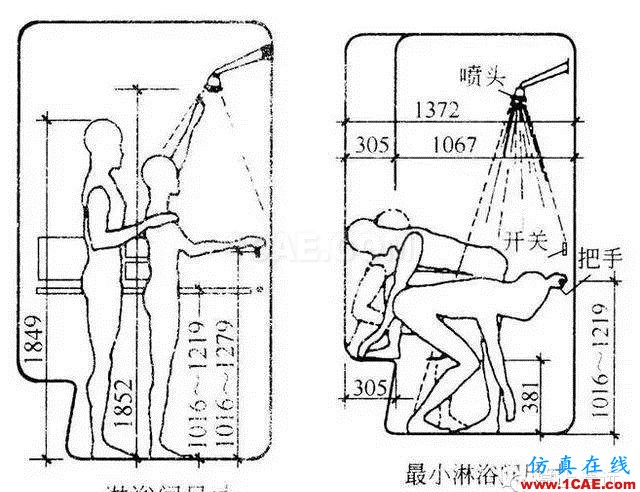

(6)淋浴器高:2100mm。
(7)化妝臺;長:1350mm;寬450 mm。
6.會議室
(1)中心會議室客容量:會議桌邊長600(mm)。
(2)環式高級會議室客容量;環形內線長700—l000mm。
(3)環式會議室服務通道寬:600—800mm。
7.交通空間
(1)樓梯間休息平臺凈空:等于或大于2100mm。
(2)樓梯跑道凈空:等于或大于2300mm。
(3)客房走廊高;等于或大于2400mm。
(4)兩側設座的綜合式走廊寬度等于或大于2500mm。
(5)樓梯扶手高;850—1100mm。
(6)門的常用尺寸:寬:850—1000mm。
(7)窗的常用尺寸;寬;400—1800mm,(不包括組合式窗子)
(8)窗臺高;800—1200mm。
8.燈具
(1)大吊燈最小高度:2400mm。
(2)壁燈高:1500—1800mm。
(3)反光燈槽最小直徑:等于或大于燈管直徑兩倍。
(4)壁式床頭燈高:1200—1400mm。
(5)照明開關高:1000mm。
9.辦公家具
(1)辦公桌:長:1200—1600mm:寬:500—650mm 5高;700—800mm。
(2)辦公椅:高;400—450mm長×寬:450×450(mm)。
(3)沙發:寬:600—800mm;高:350—400mm;靠背面:1000mm。
(4)茶幾;前置型:900×400×400(高)( mm);中心型:900x 900×400(mm)、700×700×400(mm);左右型:600×400×400(mm)。
(5)書柜:高:1800mm,寬:1200—1500mm;深:450—500mm。
(6)書架:高:1800mm 6寬:1000—1300mm ;深:350—450mm
