搜索效果圖的藝術：用SketchUp, AutoCAD 和 Photoshop創造絕佳的水彩效果
2016-11-10 by:CAE仿真在線 來源:互聯網
Ronen Bekerman是建筑視覺傳達領域的業界領軍人物,他在自己的專家博客上發表了許多高階教程。本文是向大家展示其中由全球頂尖效果圖藝術家創作的精選教程。
Atelier Crilo是一個以建筑設計為基礎,多學科融合的事務所,領導者是Cristian Farinella 和 Lorena Greco。他們開發了一套獨家的設計問題解決策略,并且提供針對設計研發和三維可視化的全方位服務。
Atelier Crilo的教程基于傳統攝影原理指導下的效果圖制作手段和實時照相現實主義的挑戰,針對建筑可視化與虛擬現實,采用更加程式化,說明性的方法來加以表現,該方法展現了傳統藝術與數字化的碰撞。
該公司于2014年發布了一些水彩效果的建筑效果圖,這些圖瞬間吸引了我。總體來說我很喜歡這種手法,而且他們在這些作品中對于AutoCAD軟件圖層的運用也十分有趣。
這是利用數字化技術對傳統技術的重新演繹,塑造出的建筑效果圖既展現了水彩效果,又擁有著CAD制圖的精確性。接下來請繼續欣賞Atelier Crilo對于創作過程的解讀。
我們對Ronen的博客關注了很長時間,對上面發布的許多作品通過3D技術所展現出的高品質十分佩服,甚至包括初學者的一些作品。這跟數年前相比已經有了翻天覆地的變化。那個時候沒有幾個作品能展現出真正的高水平,但是現在,毫不夸張地說,只要遵循教程和網上制圖指南進行繪制,你就能制作出很好的效果圖。如果沒有類似此博客這樣的公共平臺,這種傳授將很難實現,因此我們十分榮幸可以為此貢獻自己的力量。
選擇水彩效果是因為我們希望嘗試新興的表現技術,它們可能來自于其他領域如藝術,平面設計和漫畫,從而借鑒與融合其他的建筑可視化原則和方法。這是我們永恒的追求:做一個建筑師和設計師,同時也像美術設計院和插圖畫家那樣工作。在其他領域尋找靈感,這真的很有幫助。
因此,我們重新認識到,人們所忽視的水彩表現,在如今的意大利漫畫中,似乎正在復興。
以森林為背景的Dylan Dog(左)以及筆觸大膽的倫敦窄街場景(右),運用了鮮明的色彩,去輪廓線的繪制手法。視角的選擇以及強烈的透視使得這兩個場景動感十足。
如果我們放眼于小說和流行喜劇,我們會發現偉大的作家兼藝術家諸如Gipi (Gian Alfonso Pacinotti),但是最最值得關注的是,我們正見證著由Roberto Recchioni最新編輯,由Gigi Cavenago等杰出藝術家創作的 Dylan Dog的復興。建筑和漫畫密切相關,這兩個職業,漫畫家和建筑師——也許是暫時的,盡管他們畫圖的目的截然不同。
看看這些繪制精良的卡通畫作,看看那些豐富的線條和色彩,它們是你靈感的源泉,是對3D視覺傳達所需的技術知識的補充,包括建筑表現,效果圖表達,以及未建成建筑的圖面視覺傳達。
概括來說,理解下述的總體框架十分重要。如果繪圖本身是獨立的,那么對于圖面的解讀應當是整體的。版面使用了橫向的條形排版,運用了強烈的黑色背景繪制,例如傳統墨水手繪,在水彩的繪制上使用許多不同的色調,從帶冷綠和冷藍的深色調,到純凈的白色調——運用傳統的白色塑造技巧,不是使用白色顏料,而是利用紙張本身的白色。
研究模型
設計手法在材料的選用上得到了快速而清晰的表達,將紋理的賦予和建模過程結合了起來,作為項目本身的控制要素。
在這個例子中,建筑方案和3D效果均由我們掌控。設計者同時又是3D效果制作者,所以我們建了一個非常詳細的3D模型,從而更好地控制2D繪圖和剖面。通常來說,我們直接用3D模型進行設計,包括一開始就使用了紋理和材質,并且在做室內的設計時考慮取景視角。

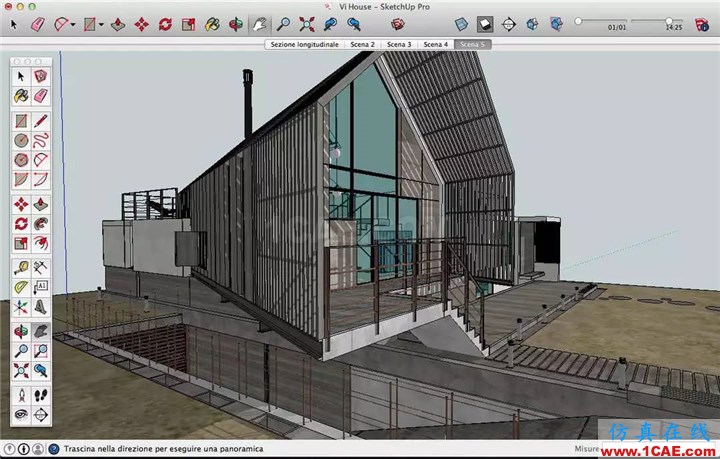

通過這樣的方法,我們從一開始就嘗試著對項目有一個整體的掌控。這可能會很困難,尤其是在設計的最初階段,但你能想到這對接下來的工作進程有很大幫助。我們用SketchUp建模,雖然這只是一個簡單快捷的小軟件,但它能夠實現很高的細致和復雜程度。同時,對于建筑設計師來說,對剖面進行實時的設計是件很棒的事。而其他的軟件無法如此完美地實現這個功能。

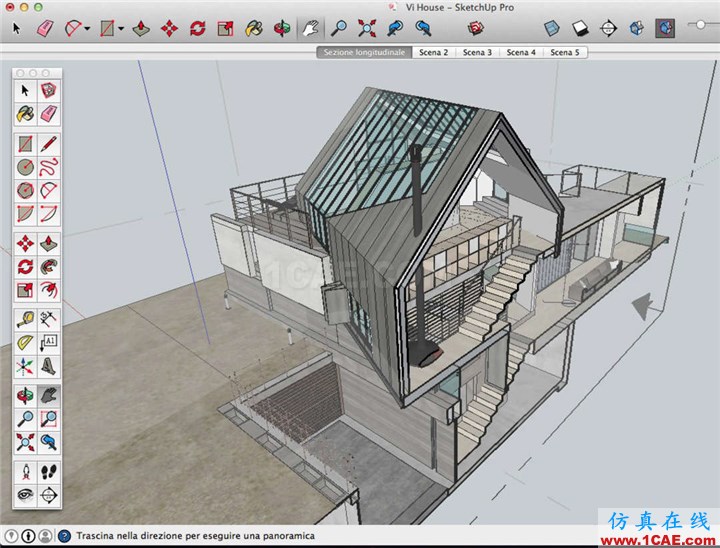

為了更好地表達,我們并不只需要觀看剖面,還需要對其進行操作,在模型中編輯剖面輪廓和和形態。建筑設計在很大程度上基于剖面設計,所以SU軟件對于建筑設計來說是很好用的工具。剖面工具不僅可以展示剖面,還能夠在內部建模。
剖面

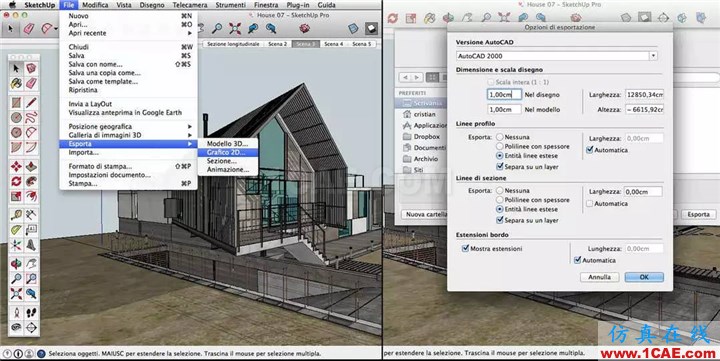

當建模達到足夠深度之后,便可以導出模型了,有兩種導出格式可供選擇:導出到AutoCAD (DWG);導出圖片(PNG, JPG, TIFF),可用于陰影和隱藏線模型的導出。
這些都是之后的基礎繪圖的實用技巧,在工作流程上有不同的應用。以常用的導出DWG格式到AutoCAD為例。在進行技術圖紙(例如平面和立面)的繪制時需要注意圖紙導出比例,將其設置為1:1,因為我們導出的是矢量圖。然后,我們選擇lines而不是poly lines。

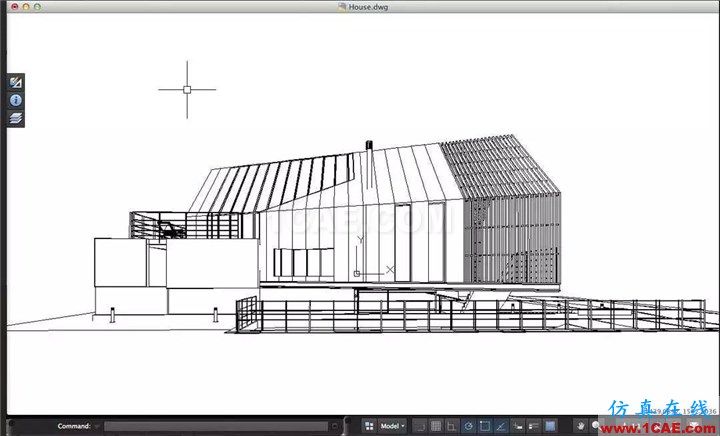

導出之后用CAD打開,你就會得到下面這樣的圖:隱藏體塊的線框圖。這種導出方式可以得到基礎繪制所需的很好的線框圖。
導出DWG
在AutoCAD導出圖紙的基礎上,我們可以對輪廓線和陰影做加深處理,然后從整體出發,將建筑的手繪感用冷峻的,矢量化的CAD圖形表達出來。我們可以充分利用CAD里的基本功能,使用點和交叉線進行填充,強調出開窗,內表面和陰影,從而突出設計中的某些區域。這個步驟僅供參考,完全依照個人喜好。
AutoCAD 圖紙

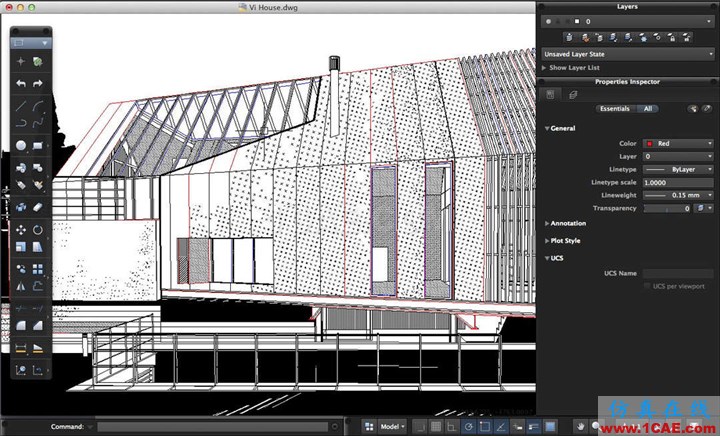

在這個實例中我們用粗實線來強調出房屋輪廓或天窗。我們需要創造出手繪中很典型的瑕疵和臟亂感,這樣實際上就可以模擬出材質的真實感。這一系列的填充強調出了地板的材質和臟亂感。
AutoCAD圖紙
黑色是一種你必須要有勇氣才能使用的顏色。使用黑色墨水繪制剖面陰影等等的繪圖員對此再清楚不過了。為了找到黑色運用的合適比例,我們以一張圖片為參照繪制出了所需背景圖。我們使用AutoCAD對一張圖片進行了基本的描繪,然后分層級進行填充,填充色逐漸加深,直到看上去成為純黑色。
NO.8 填充

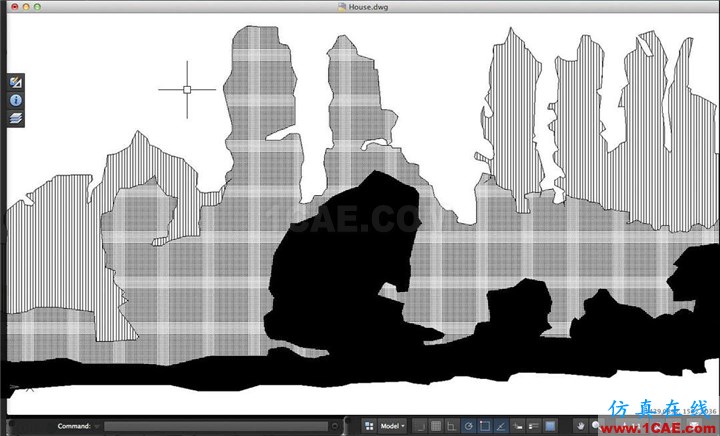

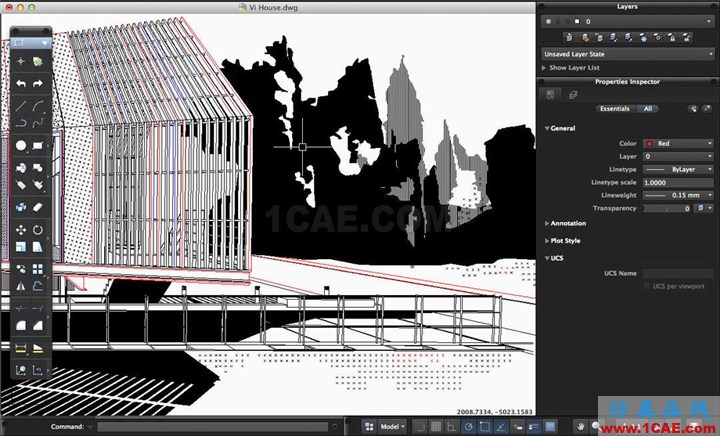

我們在AutoCAD中用poly lines描繪了一些背景圖片,然后對不同區域填充線段,點和純黑色。
最后我們得到了基于DWG導出文件繪制的PS水彩底圖,利用了填充和線條來強調圖中的部分區域,使用黑色對背景和SU導出的地面陰影進行填充。初步的制作結果如下圖所示。
如果你不太熟悉AutoCAD的操作,或者你想在加快工作進度的同時仍然獲得一張不錯的底圖,能夠馬上用于制作水彩效果,那么你可以從SU導出一張混合圖,然后使用PS的overlay功能。這樣,你完全可以跳過傳統的DWG步驟。下面總結一下基本步驟:
1.導出一張背景透明的隱藏線底圖。
2.導出一張線框圖。
3.在PS里創建一張尺寸相當的白紙。
4.在白紙上將兩個導出的圖片相疊合

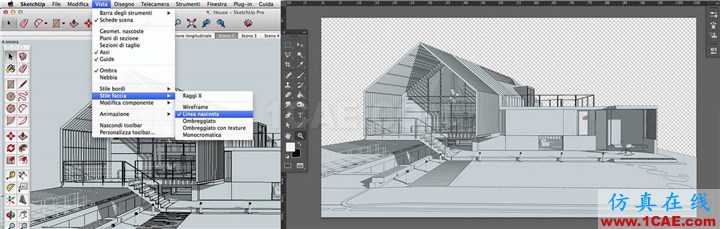

SU中既有黑白樣式,又有陰影樣式,但是在我們的制作中最好選用隱藏線樣式。在菜單中可以設置這種樣式—View>Face Style>Hidden Line —然后選擇File>Export>2D Graphic。保存文件為PNG格式,然后打開Options dialog box來設置文件大小。4000 到 5000 像素就足夠了。檢查一下背景是否為透明的。完成了這些,你就可以像這樣在PS里進行編輯了。
隱藏線樣式

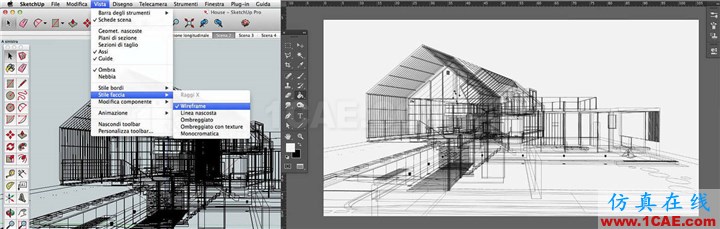

導出的文件包含了SU的背景顏色(例子中是淺藍色)。把圖片弄成單色調這樣在PS中就可以輕松刪除它了。回到SU,用同樣的方法設置線框顯示樣式—View>Face Style>Wireframe—然后點擊File>Export>2D Graphic。同樣,將圖片保存成PNG格式,然后打開Options dialog box。使用相同的尺寸,同樣確保背景是透明的。
線框樣式

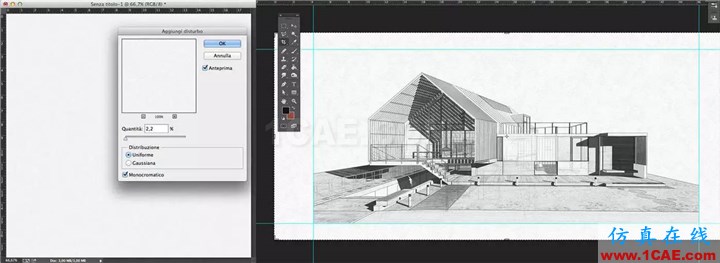

你可以將導出的線框和隱藏線圖片疊加在一起,調節成各種疊加模式,然后將不透明度設置為百分之20到30。在PS里新建一張紙,但不一定非要白紙。然后,選擇菜單 Filter>Noise>Add Noise或者使用一張紋理貼圖,模擬一張紙的質感,可以是褶皺的或者破舊的。
帶陰影和線框的疊加圖
通過疊加兩個導出圖片,你就完成了這張帶有陰影和線框,幾何造型得到強化的圖紙。在這里,我們將白紙調成噪點效果,有一種灰灰的感覺。
合成了陰影線框圖之后,你就可以用水彩筆刷進行繪制了。你可以在網上找到各種筆刷,比如在BrushKing上,這個鏈接或者這類的鏈接。或者你甚至可以創建你自己的筆觸。
可是,重點不在于使用一個特殊的筆刷,而在于收集不同種類的筆刷。所以最好找到許多現成筆刷的集合,注意要調整透明度以避免點狀的效果。這是技術性較弱的部分,而顯然是整個過程中藝術性更強的部分,所以接下來我用一個短片來展示一下我們是如何使用筆刷的。
觀看視頻
經過一步一步的制作,我們完成了水彩效果的繪制。我們在這里融合了所有的元素,比如說經過填充的樹木,黑色的陰影,有一點點透明度的線框,以及水彩效果的筆觸。
完成圖
以下是近期一些利用本文所述技巧制作的水彩效果圖:
