在UG中進行數據轉換的時候主要將UG —>Drafting中工程圖的信息轉入AutoCAD,包括視圖信息(主要是投影視圖、剖視圖),尺寸標注信息,公差信息以及文字信息等等。因此在進行轉換的時候必須設置一些適當的參數來得到所需要的轉換結果。UG提供了幾種轉換二維圖形的方法。包括直接用轉換器Translator進行轉換,還可以用2D Exchange方法直接將UG的Part從三維轉換到二維視圖。

下面就是2D轉換和直接生成DWG/DXF的具體轉換方式步驟:

1.2D轉換

(1)在UG中,打開要轉換的零部件,并進入其Drafting工程圖模塊。

(2)選擇FILE —>Export —>2D轉換,這時系統會出現“2D轉換”的對話框,先選擇輸出的類型為DWG文件,再選擇該DWG的保存路徑,最后確定就可以了。

(3)此時系統出現如下的交互式轉換設置對話框(圖1)。先用FIT命令將要轉換圖形在UG工作窗口中全部顯示。然后按下面的參數進行設置:

圖1

指定輸出文件:把轉換的圖形放到指定的文件夾。

2 .輸出DWG

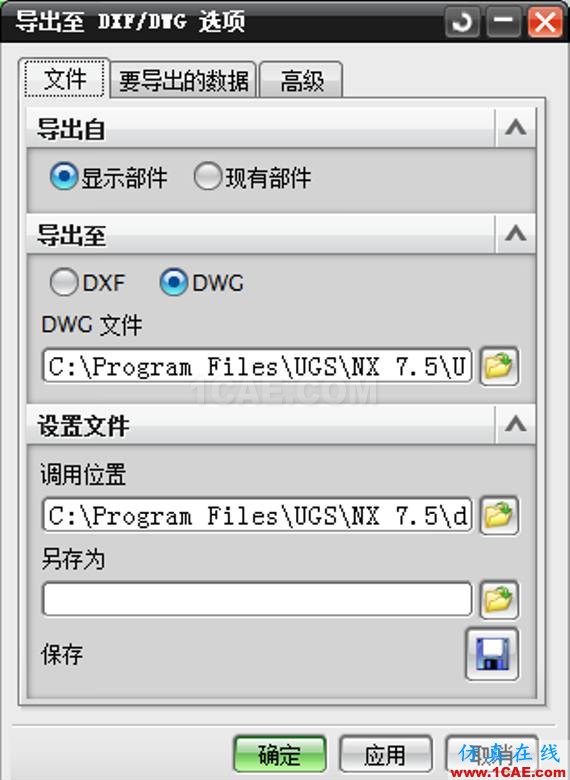

在當前的文件中選擇File—>Export —>DFX/DWG。此時系統出現圖2的交互式對話框,按下面的參數進行設置

圖2

指定DWG文件:把轉換的圖形放到指定的文件夾。

在經過以上步驟以后,UG工程圖與AutoCAD的轉換工作基本完成了。現在將轉換完成的DWG文件拷貝到安裝有AutoCAD的計算機上,就可以打開進行一些后處理操作以及打印出圖了。

2.轉換中出現的問題:

1 .不能正常打開DWG文件

在有些情況下,由于軟件兼容問題和UG本身轉換的問題,AutoCAD無法正常打開轉換生成的DWG文件。在這種情況下,只要打開AutoCAD,選擇文件—>修復,出現修復對話框,選擇轉換好的DWG文件進行修復。然后就可以打開修復的DWG文件了。

2. 在轉換的圖形中無法顯示中文字符

由于早些的AutoCAD版本的字庫不包含UG的字體文件,所以要在AutoCAD中加入一些字體以后轉換圖形的文字符就可以正常顯示了。

3.轉換案例

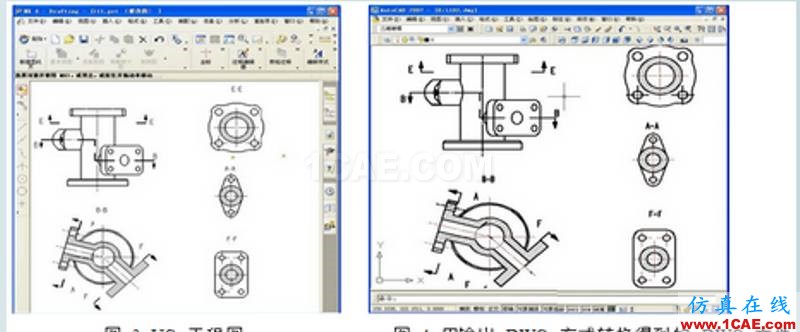

按以上三個步驟對《CAD/CAM應用》中項目五的零件由UG Part文件進行DWG文件的轉換。首先打開要轉換文件,并進入工程圖模塊,如圖3。接著按照輸出DWG和2D轉換的步驟進行轉換。圖4是用輸出DWG方式轉換后得到的DWG文件。

經過檢查,原UG工程圖模塊中的所有信息都沒有失真的轉換到了DWG文件中。轉換是非常成功的。當然為了得到更符合國標的圖紙,我們可以只在UG工程圖中生成二維視圖,然后在AutoCAD中進行標注、修改等一系列后處理,這樣生成二維圖紙的效率也大大提高。

總之,UG和AutoCAD有著各自特定的優缺點和應用領域,這里通過2D轉換和輸出DWG文件格式將這兩個軟件有機的結合起來,實現了UG工程圖和AutoCAD的轉換。在工程應用中,具有非常現實的指導意義。
