室內設計學習之如何自定義AutoCAD

前言君

AutoCAD具有強大的編輯功能,可以移動、復制、旋轉、陣列、拉伸、延長、修剪、縮放對象等。

· 標注尺寸。可以創建多種類型尺寸,標注外觀可以自行設定。

· 書寫文字。能輕易在圖形的任何位置、沿任何方向書寫文字,可設定文字字體、傾斜角度及寬度縮放比例等屬性。

· 圖層管理功能。圖形對象都位于某一圖層上,可設定圖層顏色、線型、線寬等特性

操作者安裝好AutoCad后,運行AutoCAD的首要任務是自定義工作環境,那么如何去做呢?

正文

操作菜單“工具”→“選項”,在彈出的“選項”對話框里點擊“系統”選項卡,在基本選項的啟動下拉列表中選擇“不顯示啟動對話框”。點擊“顯示”選項卡,點擊窗口元素的“顏色”命令按鈕,在彈出的“圖形窗口顏色”對話框中將“模型空間”和“圖紙/布局”的背景顏色選成黑色后點擊“應用并關閉”按鈕。點擊“選項”對話框下面的“確定”按鈕,關閉對話框。

點擊工具欄上的“圖紙集管理器”工具按鈕,將圖紙集管理器關閉。點擊工具欄上的“工具選項板窗口”工具按鈕,將工具選項板窗口關閉。

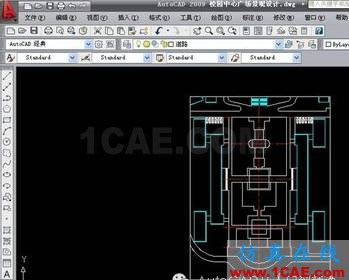

將最右邊的“修改”工具欄拖到最左邊“繪圖”工具欄的旁邊,在任何工具欄上右擊鼠標,在快捷菜單里點選“對象捕捉”,將彈出的對象捕捉工具欄拖到“修改”工具欄的旁邊。如果你的顯示器較大、分辨率較高,可以在快捷菜單里適當多點選幾個工具欄,如果顯示器不夠大就不要過多點選工具欄,以便騰出更多繪圖空間,但至少要保證要選上“標準”、“圖層”、“繪圖”、“修改”、“對象捕捉”這五項,實際上所有工具欄的功能在菜單里都能找到,只不過操作工具欄比操作菜單更便捷一些。操作菜單“工具”→“工作空間”→“將當前工作空間另存為”,在“保存工作空間”對話框里輸入工作空間名稱,比如“My”后點擊“保存”按鈕退出,如圖1。

將界面的最下方一排按鈕中的“正交”按鈕按下,其余的都彈起來。

點擊工具欄里的“圖層特性管理器”工具按鈕,在彈出的“圖層特性管理器”窗口里右擊鼠標,點擊快捷菜單中的“新建圖層”,將新建的圖層名命名為“實線”,點擊新建圖層條目上的顏色方框,在彈出的“選擇顏色”對話框里選擇“青”色后點擊“確定”退出“選擇顏色”對話框。重復以上操作,依次新建名稱為“特粗線”、“細實線”、“標注”三個圖層,并將它們的顏色設置成“紅”、“61”、“綠”色。再新建名稱為“虛線”的圖層,將它的顏色設置成“31”,點擊虛線圖層條目上“線型”位置,在彈出的“選擇線型”對話框里點擊“加載”按鈕,在彈出的“加載或重載線型”對話框里按著Ctrl鍵選擇“ACAD_ISO02W100”、“ACAD_ISO04W100”后點擊“確定”退出“加載或重載線型”對話框,在“選擇線型”對話框里選擇“ACAD_ISO02W100”后點擊“確定”退出“選擇線型”對話框。再新建名稱為“點劃線”的圖層,將它的顏色設置成“黃”色,線型設置成“ACAD_ISO04W100”,如圖2。

操作菜單“格式”→“文字樣式”,在如圖3的“文字樣式”對話框里將“使用大字體”前面的選項框勾選上,在“SHX字體”下拉列表中點選“gbenor.shx”,在“大字體”下拉列表框里點選“gbcbig.shx”,在“寬度比例”文本框里輸入“0.7”,點擊“應用”按鈕,再點擊“關閉”按鈕退出“文字樣式”對話框。

操作菜單“格式”→“標注樣式”,在“標注樣式管理器”對話框里點擊“修改”,在“修改標注樣式”對話框里點選“直線”選項卡,將“基線間距”改成“8”,將“超出尺寸線”改成“1.5”,將“起點偏移量”改成“0.5”。點選“符號和箭頭”選項卡,將“箭頭大小”改成“2.5”,將“圓心標記”改成“2.5”。點選“文字”選項卡,將“文字高度”改成“4.5”,將從“尺寸線偏移”改成“1”。點擊“確定”退出“修改標注樣式”對話框,點擊“關閉”退出“標注樣式管理器”對話框。

操作菜單“文件”→“另存為”,在“圖形另存為”對話框里的“文件類型”下拉列表框里點選“AutoCAD圖形樣板”,在“名稱”里點選“acadiso.dwt”,在隨后彈出的對話框里點擊“是”,在“樣板說明”對話框里點擊“確定”。

操作菜單“文件”→“繪圖儀管理器”,再雙擊“添加繪圖儀向導”,在彈出的“添加繪圖儀”對話框里點擊“下一步”,點選“系統打印機”,點擊“下一步”,選中先前在Windows里安裝的打印機,點擊“下一步”,再點擊兩次“下一步”,最后點擊“完成”。

操作菜單“文件”→“打印樣式管理器”,再雙擊“添加打印樣式表向導”,在彈出的“添加打印樣式表”對話框里點擊“下一步”,點選“創建新打印樣式表”,點擊“下一步”,點選“顏色相關打印樣式表”,點擊“下一步”,輸入文件名如“我的樣式”,點擊 “下一步”,再點擊“打印樣式表編輯器”,在如圖4的“打印樣式表編輯器”的格式視圖選項卡里的“打印樣式”里選中“紅”色,在“特性”的“顏色”下拉列表里選定“黑”色,在“線寬”下拉列表里選定“0.8mm”,用同樣的方法將“黃”色的特性顏色設置成“黑”色,線寬設置成“0.1mm”,將“綠”色的特性顏色設置成“黑”色,線寬設置成“0.15mm”,將“青”色的特性顏色設置成“黑”色,線寬設置成“0.4mm”,將“31”色的特性顏色設置成“黑”色,線寬設置成“0.1mm”,將“61”色的特性顏色設置成“黑”色,線寬設置成“0.1mm”,點擊“保存并關閉”退出“打印樣式表編輯器”,最后點擊“完成”退出“添加打印樣式表”對話框。

注意事項

學習使用中個人要注意熟練操作,快捷鍵的使用,時刻注意命令欄提示,記得有F1幫助
