搜索AutoCAD 紅心建模 <圖文教程>
2017-01-21 by:CAE仿真在線 來源:互聯網
以下是建模步驟。

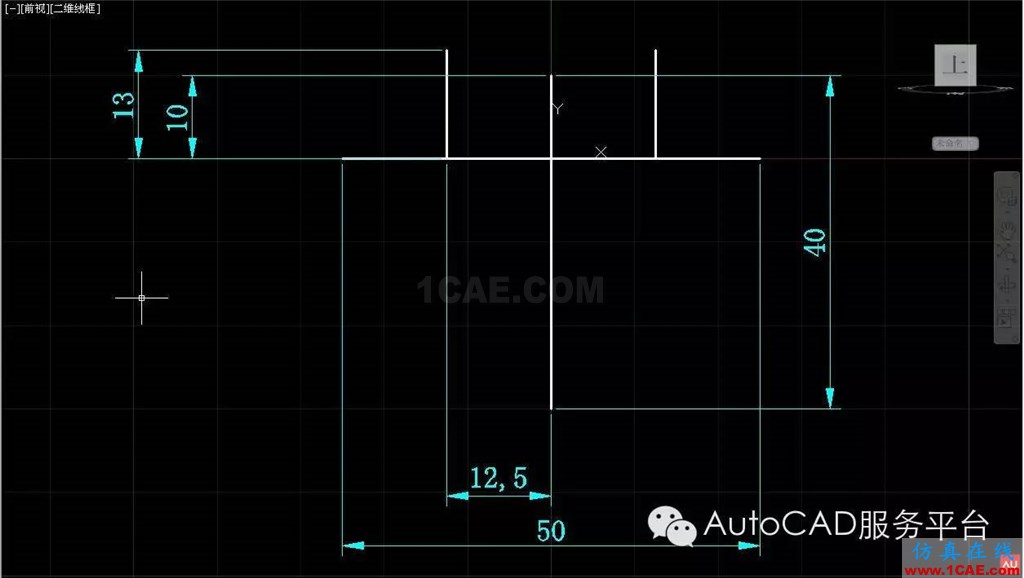

第一步:如圖尺寸畫出輔助線。

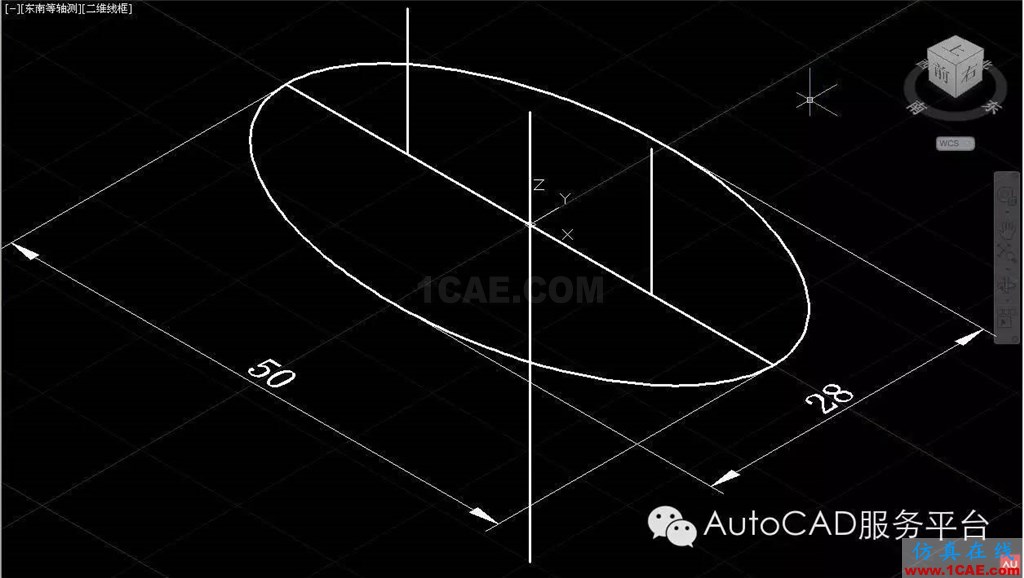

第二步:繪制一個50*28的橢圓。

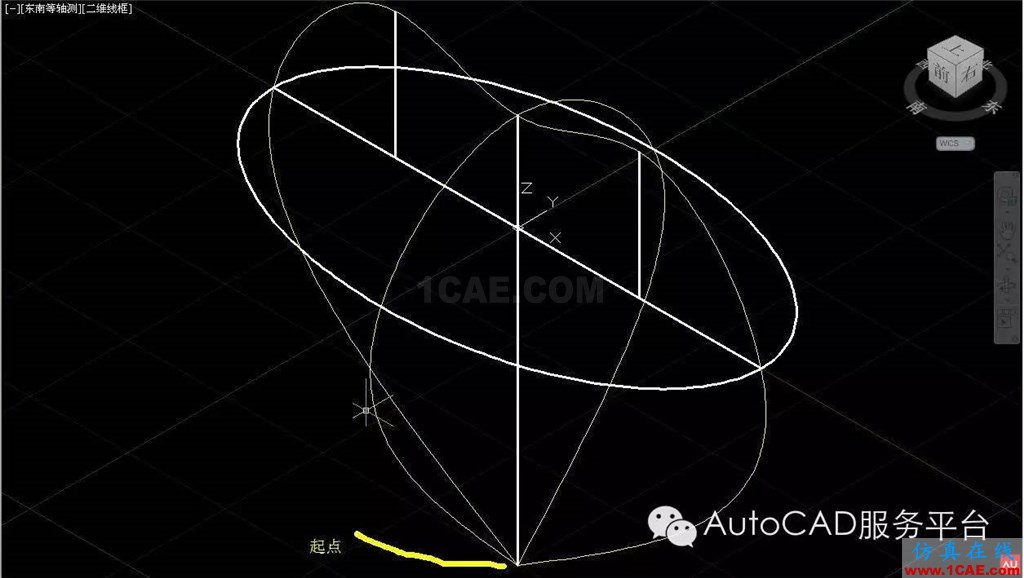

第三步:以直線底端為起點,繪制兩條樣條曲線。如圖

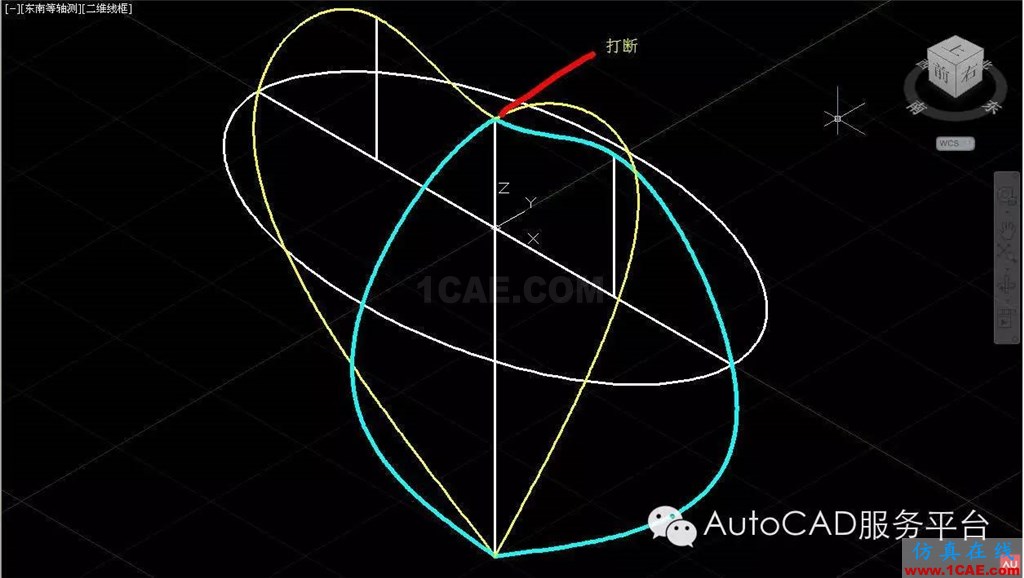

第四步:在頂端中點處把兩樣條曲線打斷。

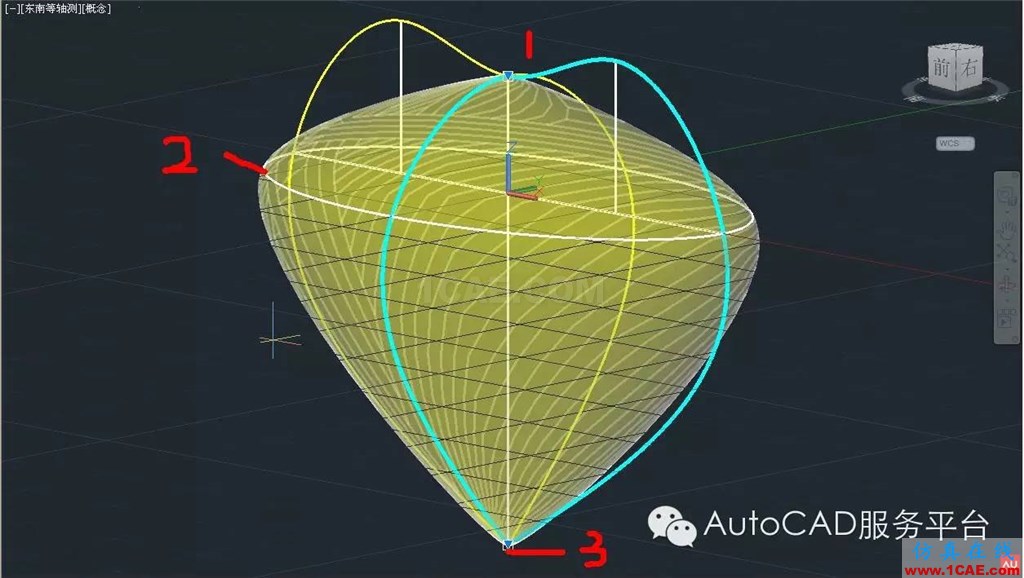

第五步:放樣,如圖,點(1)-截面(2)-點(3).

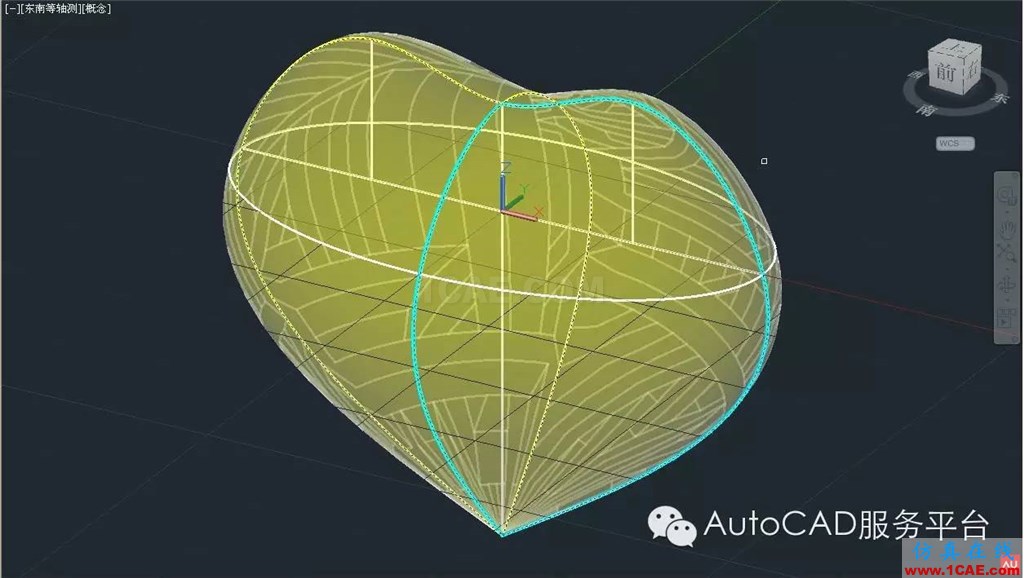

第六步:選擇四條樣條曲線為放樣的導向線。

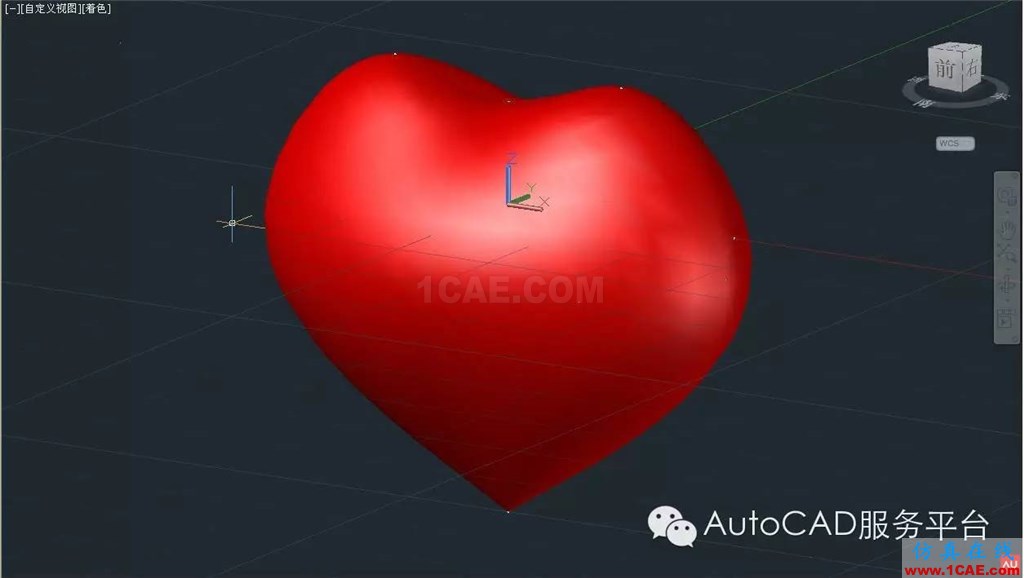

最后效果:
