為了使房屋施工圖的圖面統一而整潔,制圖標準對常用的符號、圖例畫法做了明確的規定。

一、定位軸線

1、定位軸線的作用

(1)設計和讀圖時定位的重要依據;

(2)施工中墻身砌筑、柱梁澆筑、構件安裝等定位、放線的依據。

規定: 主要承重構件,應繪制水平和豎向定位軸線,并編注軸線號

對非承重墻或次要承重構件,編寫附加定位軸線。

2.定位軸線的編號

(1)橫向定位軸線編號用阿拉伯?dāng)?shù)字,自左向右順序編寫;

(2)縱向軸線編號用拉丁字母(除I、O、Z),自下而上順序編寫。

平面圖上定位軸線的編號,宜標注在圖樣的下方與左側。在兩軸線之間,有的需要用附加軸線表示,附加軸線用分?jǐn)?shù)編號。

(3)對于詳圖上的軸線編號,若該詳圖同時適用多根定位軸線,則應同時

注明各有關軸線的編號,如下圖所示。

定位軸線及編號方法

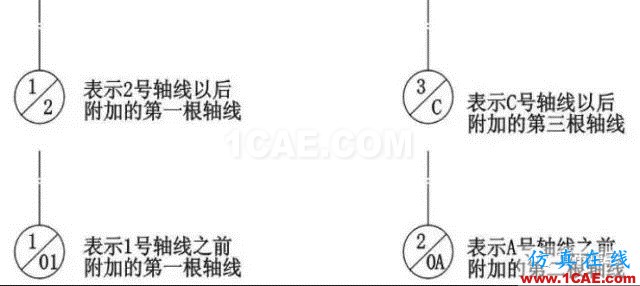

附加定位軸線的編號

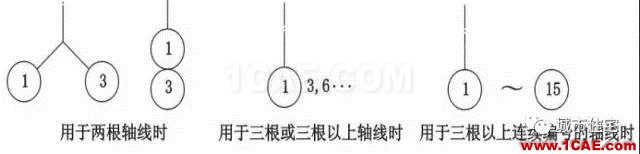

詳圖的軸線編號

二、索引符號與詳圖符號

1、作用:詳細表示某些重要局部,需要另繪制其詳圖進行表達。

對需用詳圖表達部分應標注索引符號,并在所繪詳圖處標注詳圖符號。

2、畫法:

(1)索引符號由直徑為10mm的圓和其水平直徑組成,圓及其水平直徑均應以細實線繪制。

(2)索引符號如用于索引剖面詳圖,應在被剖切的部位繪制剖切位線,

并以引出線引出索引符號,引出線所在的一側為投射方向。

可以理解成類似于對文章中的字詞等進行解釋

索引符號與詳圖符號

三、標高符號

1、標高是標注建筑物高度方向的一種尺寸形式,以米為單位。

絕對標高:以青島附近黃海平均海平面為零點測出的高度尺寸,它僅使用在建筑總平面圖中。

相對標高:以建筑物底層室內地面為零點測出的高度尺寸。

建筑標高:指樓地面、屋面等裝修完成后構件的表面的標高。如樓面、臺階頂面等標高。

結構標高:指結構構件未經裝修的表面的標高。如圈梁底面、梁頂面等標高。

2、標高符號畫法及標高尺寸標注

(1)等腰直角三角形,細實線繪制,斜邊上的高約3mm;

(2)總平面圖室外地坪標高符號,宜用涂黑的等腰直角三角形

(3)符號尖端應指被注高度的位置,一般應向下,也可向上。

(4)標高數字的正負號、小數位數(兩位或三位)、同一位置要標幾個標高時。

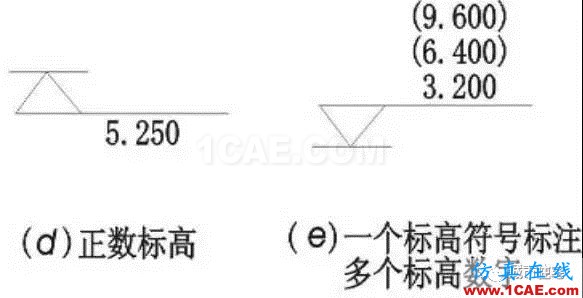

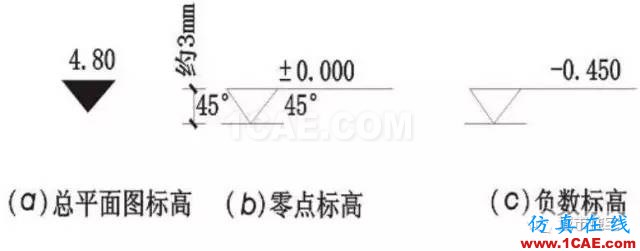

標高符號及標高數字的注寫

四、引出線

1、畫法

(1)引出線是對圖樣上某些部位引出作文字說明、尺寸標注和索引詳圖等用的,應以細實線繪制。可采用水平方向的直線或者水平方向長30°,45 °,60 °,90 °的直線和折線。

(2)文字說明宜注寫在橫線的上方,也可注寫在橫線的端部。

(3)索引詳圖的引出線,應對準索引符號的圖心

(4)對于同時引出幾個相同部分的共用引出線,引出線應相互平行,也可畫成集中于一點的放射線

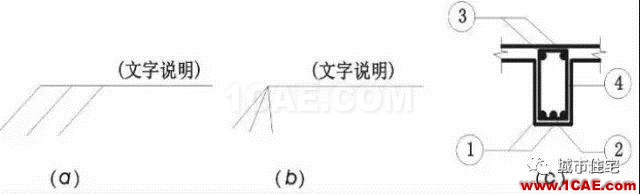

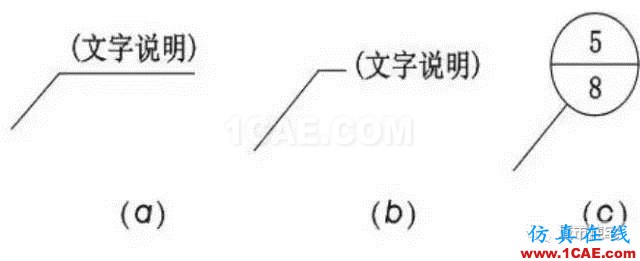

引出線

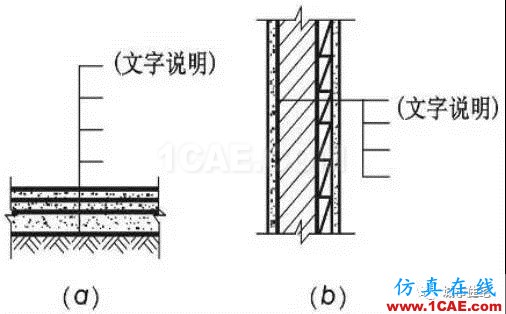

多層構造引出線

共用引出線

五、其他符號

(一)連接符號

1、用途

對于較長的構件,當其長度方向的形狀相同或按一定規律變化時,可斷開繪制,斷開處應用連接符號表示。

2、畫法

連接符號為折斷線(細實線),并用大寫拉丁字母表示連接編號。

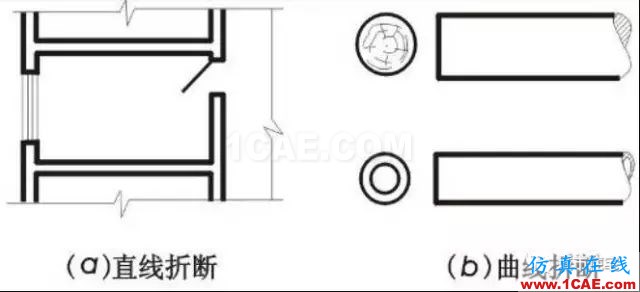

(二)折斷符號

(1)直線折斷:當圖形采用直線折斷時,其折斷符號為折斷線,它經過被折斷的圖面。

(2)曲線折斷:對圓形構件的圖形折斷,其折斷符號為曲線。

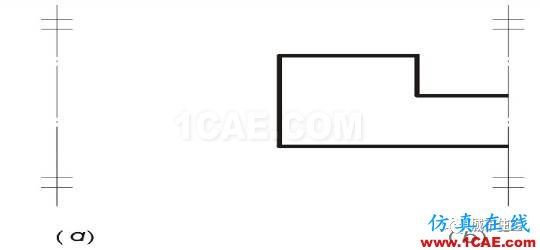

(三)對稱符號

1、用途

當房屋施工圖的圖形完全對稱時,可只畫該圖形的一半,并畫出對稱符號,以節省圖紙篇幅。

2、畫法

在對稱中心線(細單點長畫線)的兩端畫出兩段平行線(細實線)。

平行線長度為6~10mm,間距為2~3mm,且對稱線兩側長度對應相等。

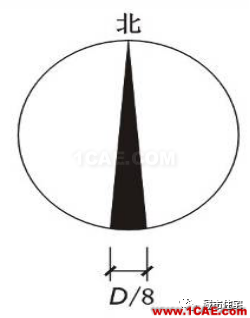

(四)指北針

1、用途

在總平面圖及底層建筑平面圖上,一般都畫有指北針,以指明建筑物的朝向。

2、畫法

(1)圓的直徑宜為24mm,用細實線繪制;

(2)指針尾端的寬度3mm,需用較大直徑繪制指北針時,指針尾部寬度宜為圓的直徑的1/8;

(3)指針涂成黑色,針尖指向北方,并注“北”或“N”字。

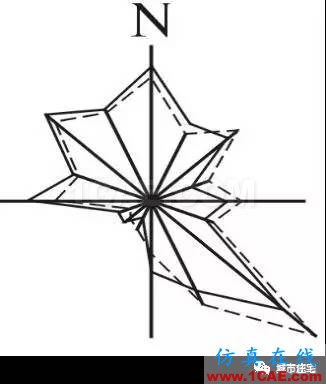

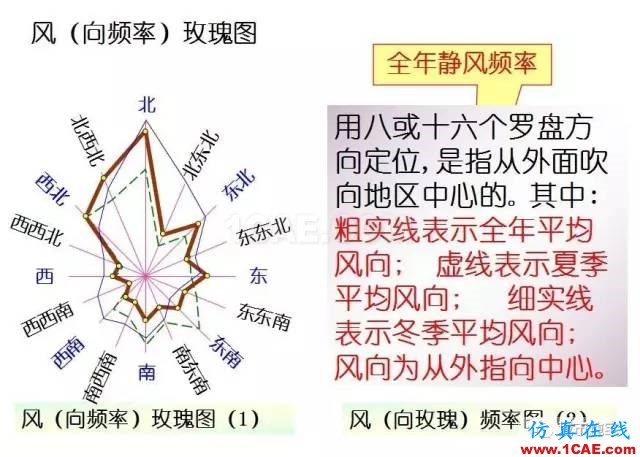

(五)風向頻率玫瑰圖

1、用途 用來表示該地區常年的風向頻率和房屋的朝向。

2、畫法

根據當?shù)囟嗄昶骄y(tǒng)計的各個方向吹風次數的百分?jǐn)?shù),按一定比例繪制的。

3、閱讀

風的吹向是指從外吹向中心。實線范圍表示全年風向頻率,虛線范圍表示夏季風向頻率。

(六)坡度

在施工圖中對傾斜部分的標注,通常用坡度(斜度)來表示,當坡度方向不明顯時,在坡度的數字下面應加注坡度符號,坡度符號一般指向下坡方向

1、坡度較大時采用

2、坡度一般時采用

3、坡度平坦且坡度方向不明顯時采用

4、道路及路面的坡度標志

本圖適用于總圖

5、管道的坡度標志

六、常用圖例符號

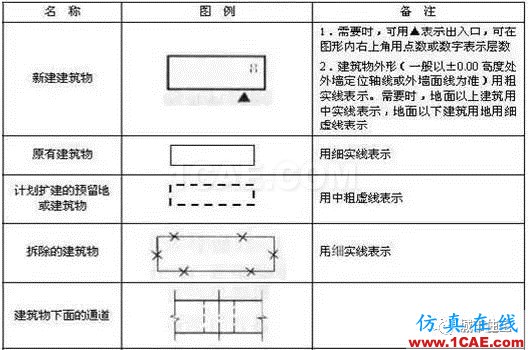

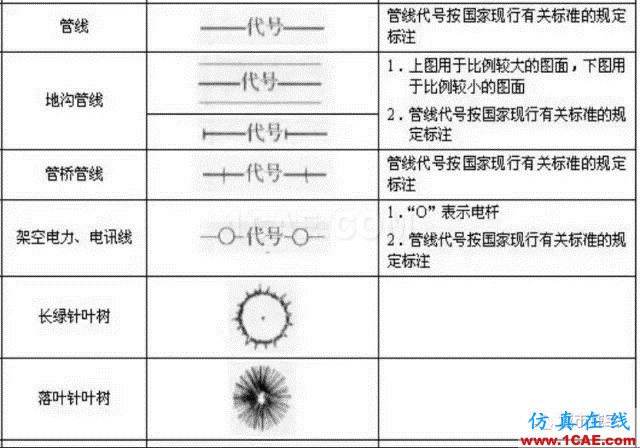

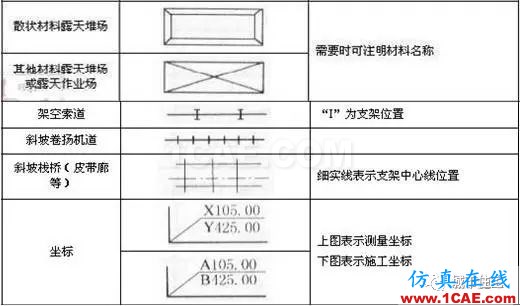

1、建筑總平面圖圖例

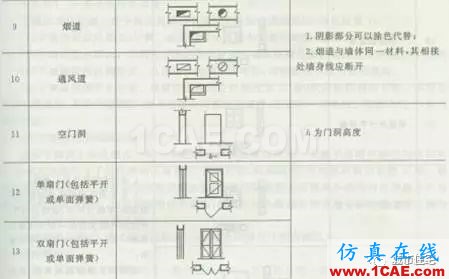

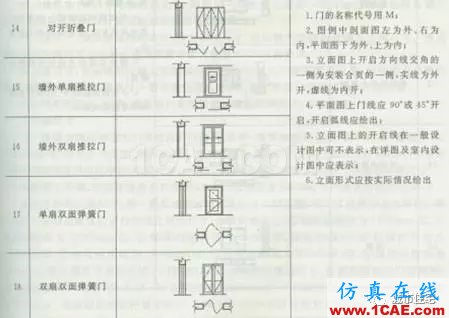

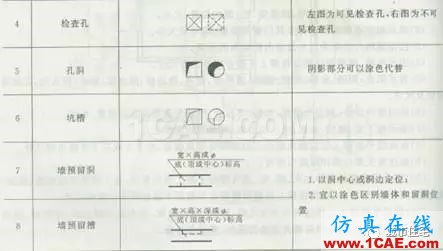

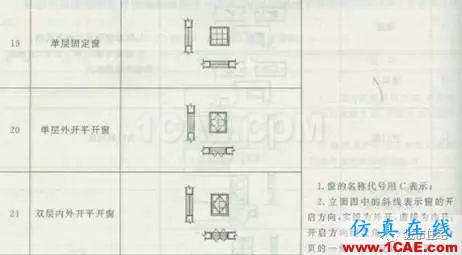

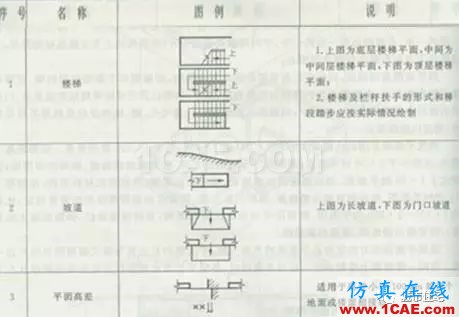

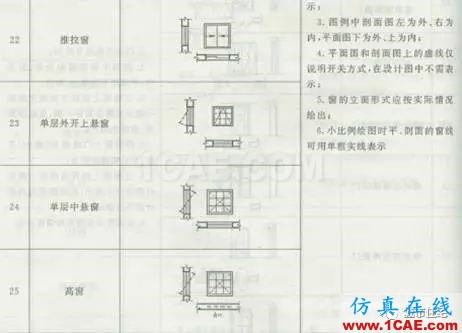

2、常用構造及配件圖例

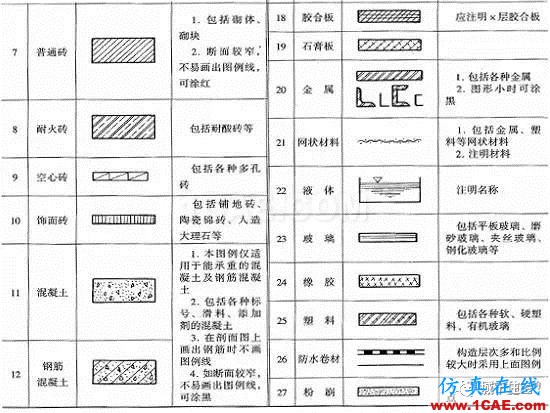

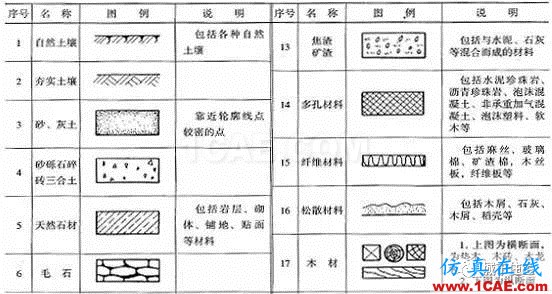

3、常用建筑材料圖例
