1. 概述
對于電機工程師來說,設計電機時經常涉及到控制系統與電機本體的交互。在以往的版本中,都需要通過在Simplorer軟件中來進行,這樣不僅僅是導致企業成本的增加,對工程師而言,還需要掌握Simplorer軟件的使用,以及涉及到3個軟件的仿真設置及仿真速度的問題。R17.0充分考慮到這些因素,成功實現Maxwell 與Simulink直接進行協同仿真。
R17.0 支持的Matlab版本有R2012b,R2013a,R2013b,R2014a, R2014b,and R2015a。在Maxwell中,將繞組的激勵設置為外電路,這樣就可以使用Simulink的激勵了。Maxwell可以接受的繞組激勵有電壓、電流、磁鏈,支持的運動激勵有轉速、位置、力、轉矩。至于支持的Maxwell分析類型,那是都支持啦。在“萬事俱備”的情況下,只需按下文提到的步驟就可以實現協同仿真了。
Step 1 將電機的繞組激勵設置。如下圖1所示:

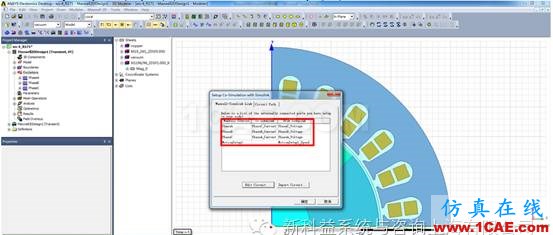

圖1 繞組設置為紅色方框內的“External”
Step2 在“Excitation”菜單中選擇“Steup Co-simulation with Simulink”,實現采用Simulink的激勵。如下圖2所示:

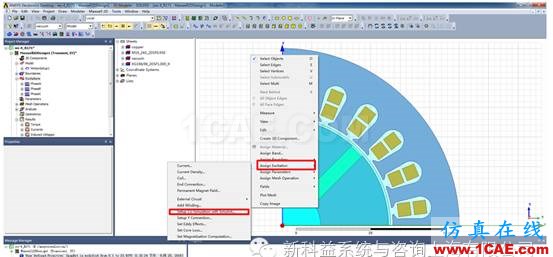

圖2 Maxwell采用Simulink激勵設置
Step3 點擊“Setup Co-Simulation with Simulink”后如下圖3所示:

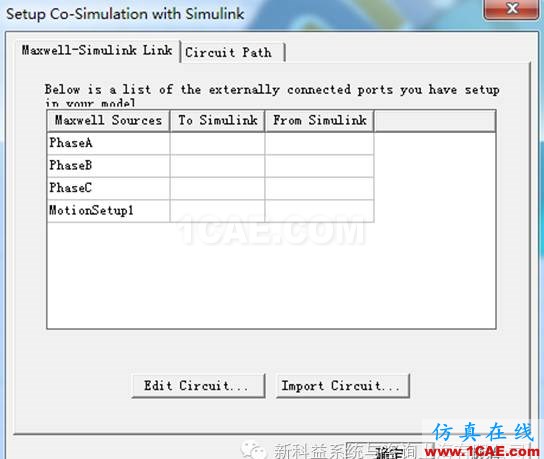

圖3 Maxwell采用Simulink激勵鏈接界面
Step4 在圖3界面電機“Edit Circuit”,可以看到在打開的Simulink電路及設置如圖4所示:

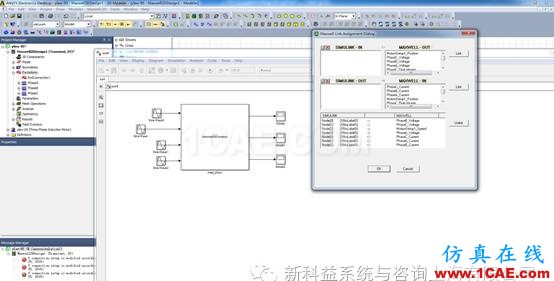

圖4 Maxwell采用Simulink激勵鏈接界面設置
Step5 點擊增加SIMULINK-IN 和 SIMULINK-OUT Link后如下圖示:

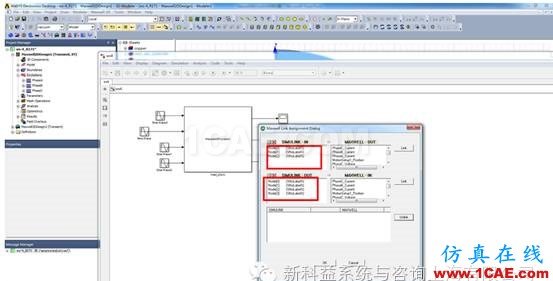

圖5 Maxwell與Simulink激勵鏈接一一對應
Step6 關聯后,可看到Maxwell如下圖6所示:
圖6 Maxwell與Simulink激勵關聯
Step7 在圖6點擊Import Circuit,載入電路,如下圖7所示:

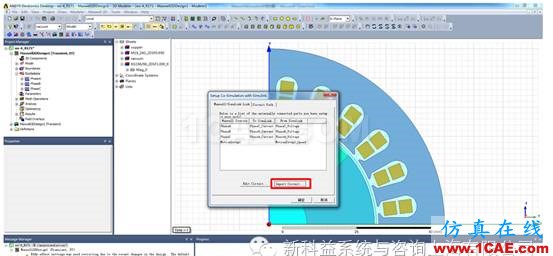

圖7 Maxwell載入電路
Step8 完成連接,按Maxwell 流程進行電機仿真,結果如下圖8所示:

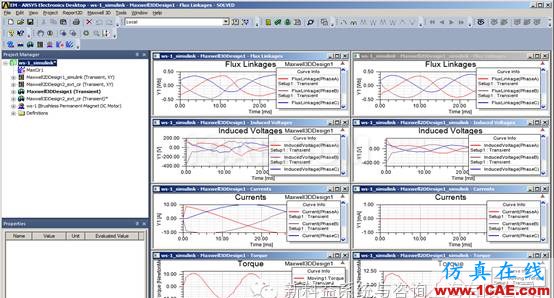

圖8 Maxwell仿真結果
可以看出,繼承Maxwell一貫簡潔明了的操作思路,便于設計工程師使用。還等什么呢,適用才是硬道理!
