Ansoft Maxwell中時間波形FFT分析的兩種方法

2017-05-10  by:CAE仿真在線  來源:互聯網

電機分析時,常常需要關注空間波形如氣隙磁密的諧波含量,以及時間波形如電壓、電流和轉矩波形中諧波含量。前者比較簡單,y1949b版主已經給出了解答http://bbs.simol.cn/thread-78649-1-1.html

,這里就不再贅述。時間波形fft與空間波形fft有所區別,下面我以電流波形為例,講解時間波形FFT的分析及注意事項。

當電機施加電壓源時,電流波形如下圖所示

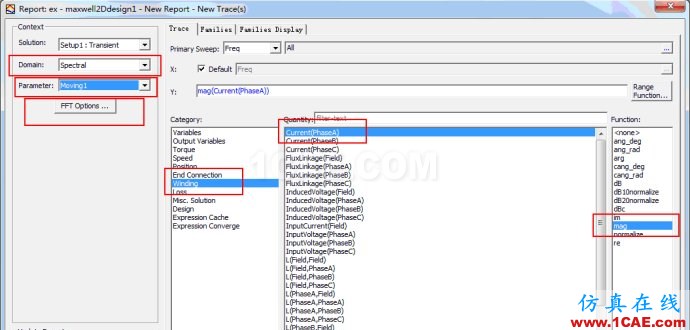

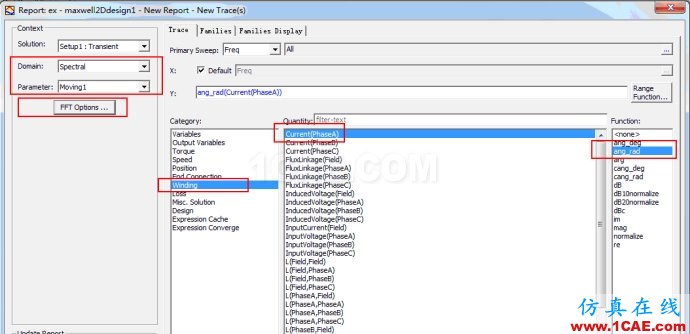

從圖中可以看到,由于迭代的原因,剛開始電流波形不穩定,直到170ms后波形才趨穩。如果采用和空間fft一樣的分析方法,那么所得結果就是錯的。為此,可以采用兩種方法,其一是將ansoft后處理得到的波形數據導出,刪除前面不穩定的數據,然后再導入到ansoft進行fft分析,這種方法比較簡單,不再贅述。另外一種方法是直接采用頻譜分析。具體操作如下

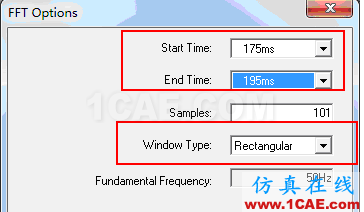

這里需要說明的是,之所以設置為175ms至195ms,是因為這個區間電流波形已經穩定,并且剛好是一個周期20ms。

轉自:http://blog.sina.com.cn/s/blog_65d5631a01017pzp.html

forlink團隊原創,轉載請注明。
