基于ANSYS的簡單直流致動器問題描述:

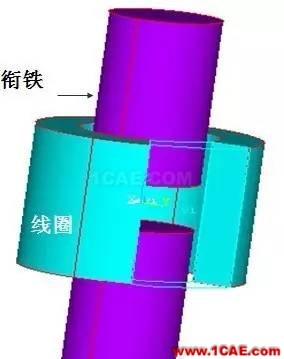

2個實體園柱鐵芯,中間被空氣隙分開
線圈中心點處于空氣隙中心

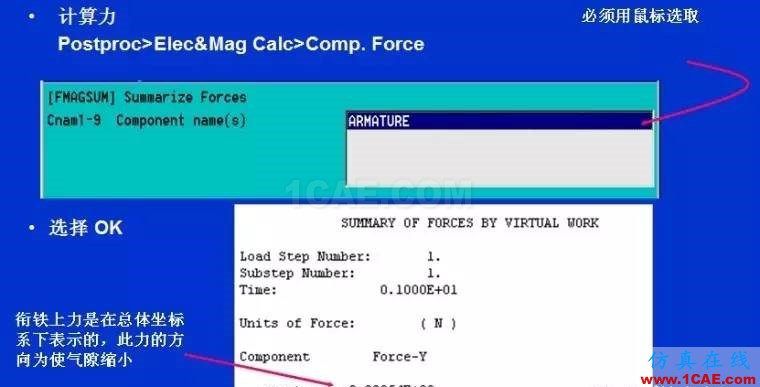

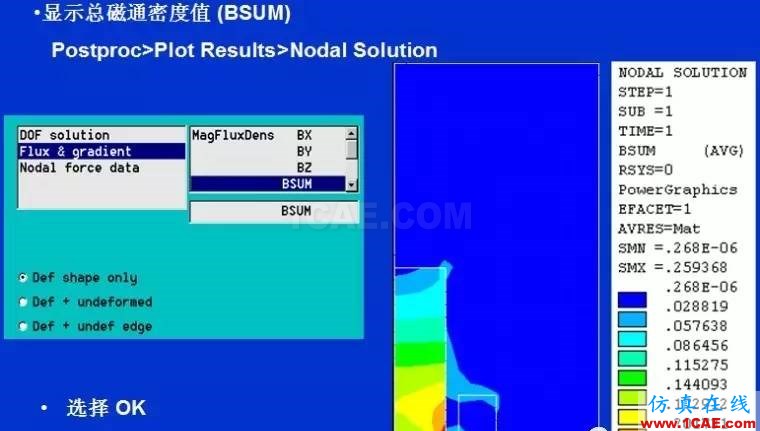

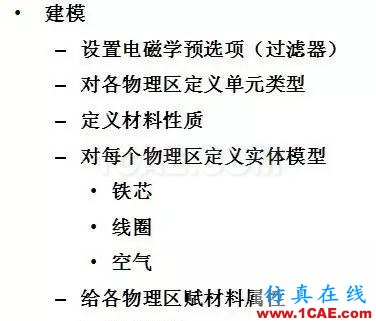

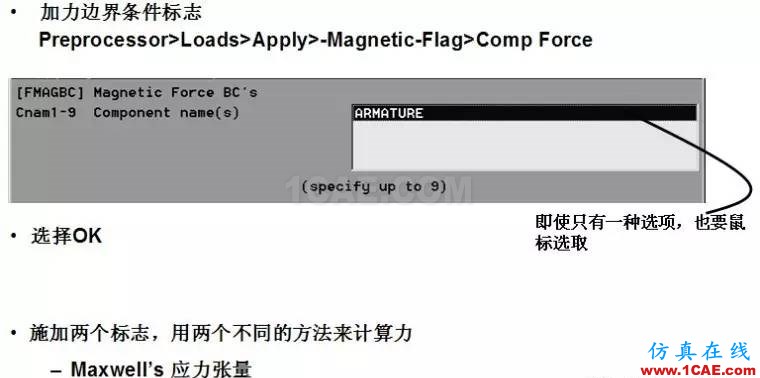

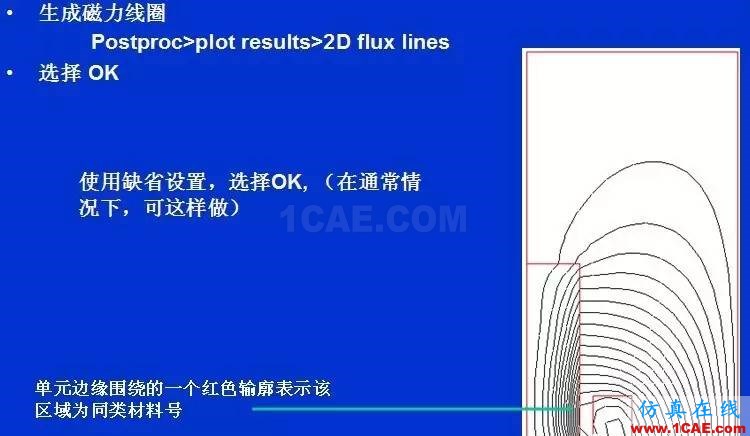

分析過程和目的:為模擬建模;進行模擬;后處理電磁力、磁場值
切去一部分線圈便以看到極面間空隙

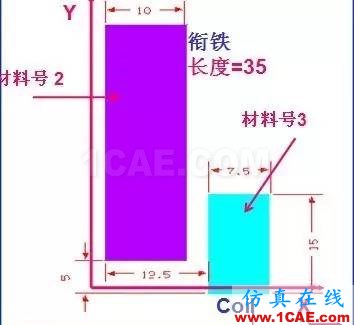

模擬由3個區域組成

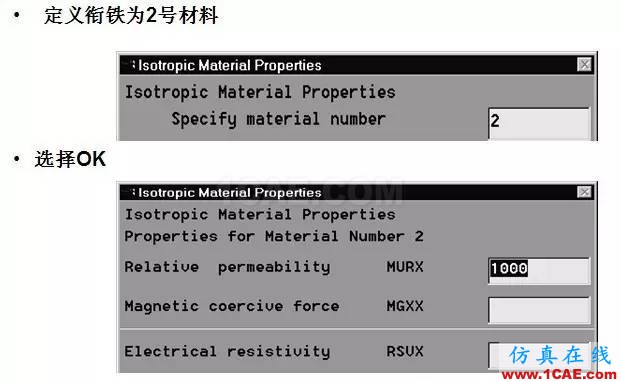

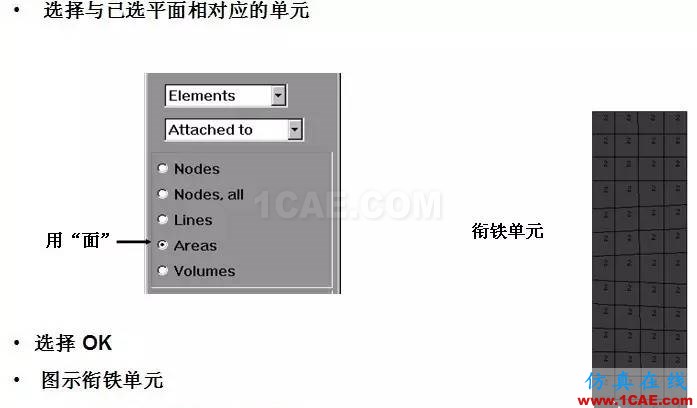

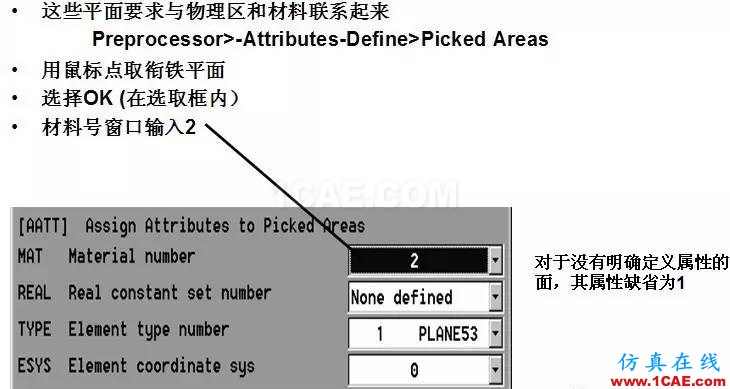

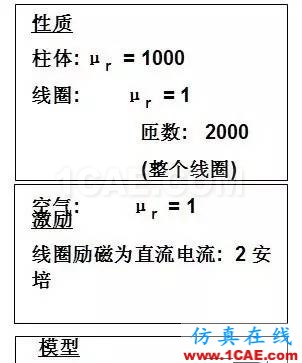

銜鐵區: 導磁材料 導磁率為常數(即線性材料)

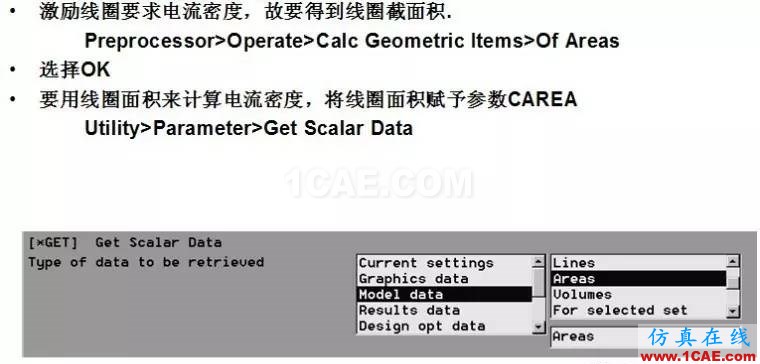

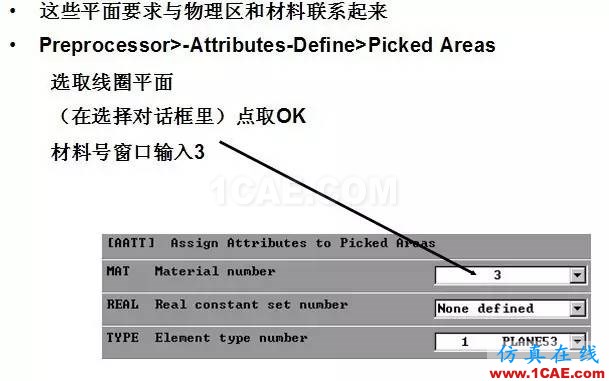

線圈區: 線圈可視為均勻材料.

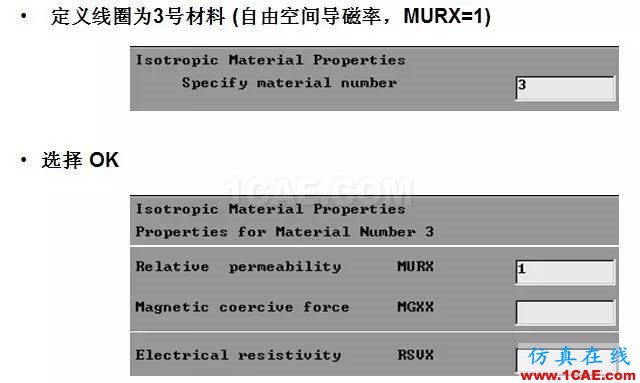

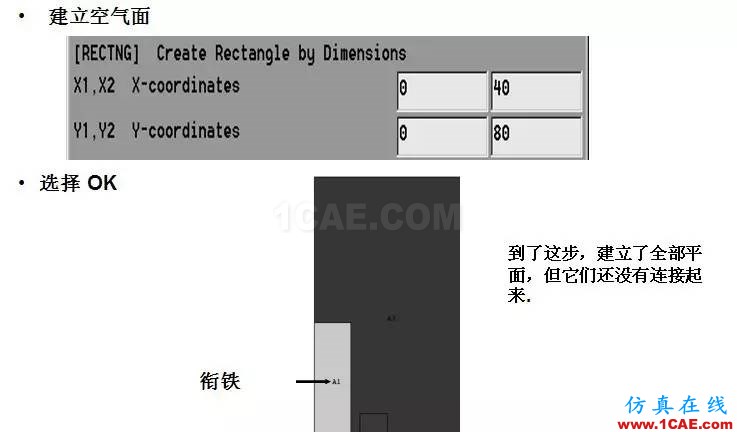

空氣區:自由空間 (μr = 1) .
