趙衛華——動車組車體靜強度計算分析及試驗

2016-08-28  by:CAE仿真在線  來源:互聯網


【摘要】本文介紹了新一代時速250公里動車組車體靜強度的有限元計算,根據計算結果了解掌握應力集中的部位,通過車體靜強度試驗驗證是否滿足EN12663-1:2010《鐵路應用—軌道車輛車體結構要求—第一部分:機車和客車》的要求,證明我們設計的車體結構是合理的、安全的,該車型的后續研發工作才能進行,因此車體靜強度的計算和試驗必須進行,幫助我們解決設計缺陷、制造缺陷等諸多難題。本文同時對車體靜強度試驗的過程進行了詳細論述,提出了試驗方法以及試驗工藝手段的改進。

【關鍵詞】靜強度;鋁合金;車體;有限元;ansys;應力集中;應變片;數據分析;數據采集

Abstract : This paper introduces the finite element calculations of a new generation of 250 kilometers per hour EMU car body static strength , understands the parts of stress concentration based on the results of calculation; by the way of the car body static strength tests verifies requirements whether to meet EN12663-1: 2010 "Railway applications - structure requirements of railway vehicles - part I: locomotives and passenger cars "requirement, to prove that we designed body structure is reasonable, safe, and following can be start then .so that body static strength calculation and tests must be carried out to help we resolve design defects, manufacturing defects and many other problems. This paper also talks about static strength tests process on the car body in detail, as well as test methods and  test process improvement.

Key words: static strength  aluminum alloy      car body    the finite element    ansys     stress concentration     strain gauges   data analysis     data acquisition

0 引言

    隨著國內高速鐵路發展方式的轉變, “十二五”期間高速動車組的需求將從以前的以時速300~350公里動車組為主轉變為以時速200~250公里動車組為主,設計生產CRH3A動車組。鋁合金車體設計完成后生產了試驗樣車,試驗樣車必須經過車體靜強度試驗,滿足EN12663-1:2010《鐵路應用—軌道車輛車體結構要求—第一部分:機車和客車(P-Ⅱ)》的相關要求,才能證明我們設計的車體結構是合理的、安全的,該車型的后續研發工作才能進行,因此車體靜強度的計算和試驗必須進行,幫助我們解決設計缺陷、制造

缺陷等諸多難題。

1 車體結構簡介

   車體主要技術參數如下:

       1)車體長度:23860mm;      2)車體定距:17375mm;

       3)車體寬度:3300 mm;      4)車體高度:3900mm;

車輛超員總重(不包括轉向架重量)42t,車體部件材料為鋁合金。

2 車體有限元模型

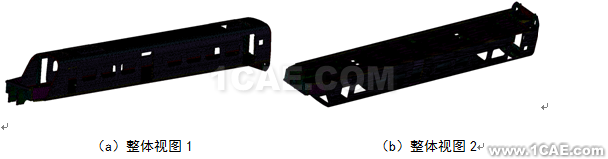

    建立CRH3A型動車組Mc車車體有限元模型時,凡是對該車整體剛度及局部強度有貢獻的結構,都予以考慮。為了計算的準確性,模型構成以任意四節點薄殼單元為主,三節點薄殼單元為輔。車體有限元模型中單元總數為1194810,結點總數為895289,圖2給出了車體的有限元模型。

趙衛華——動車組車體靜強度計算分析及試驗

圖示 CRH3A型動車組Mc車車體有限元模型

3 計算載荷工況

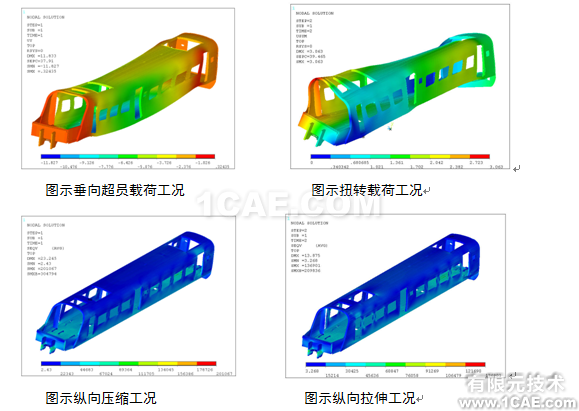

    對部分危險工況的靜強度進行了計算包括:垂向超員載荷工況、縱向壓縮工況、縱向拉伸工況、扭轉載荷工況,其它工況在此不做介紹。

    趙衛華——動車組車體靜強度計算分析及試驗


   通過分析ANSYS軟件的計算結果,確定車體靜強度試驗所貼應變片的位置,最終確定在車體的底架、側墻、端墻、門口等位置共貼應變片約200個。這里所用電阻應變計,BXL120-5AA±0.1歐。

4 車體靜強度試驗過程

4.1 試驗工況

4.1.1垂向載荷試驗—T1,車體支承在4個空簧位。

    試驗數據整理,本試驗工況下的應力和位移值,可通過如下公式求得。



式中:

-—應力;

——位移。

4.1.2車鉤區域1500KN壓縮載荷+垂向載荷—T2,車體支承在4個空簧位。

    試驗數據整理,本試驗工況下的應力和位移值,可通過如下公式求得。



4.1.3車鉤區域1000KN拉伸載荷+垂向載荷—T3,車體支承在4個空簧位。

    試驗數據整理,本試驗工況下的應力和位移值,可通過如下公式求得。



4.1.4扭轉試驗—T4,車體支承在4個空簧位。

扭轉剛度計算:

相對扭轉角按下式計算:



式中:

   ——相對扭轉角,rad;

   ——分別為枕梁一位、二位、三位、四位撓度測點在40kN·m扭轉載荷作用下的垂向位移值,mm;

   ——同一枕梁兩撓度測點間的距離,mm。

    (2)車體相當扭轉剛度按下式計算:



式中:

   ——相當扭轉剛度,N·m2/rad;

   ——加于車體的扭轉力矩,N·m;

   ——相對扭轉截面之間的距離,m。

4.2 試驗方法

    試驗過程必須保證數據準確可靠,這就要求我們必須準備專用的靜強度試驗工裝,以保證試驗載荷能夠比較真實地模擬車體的實際受力情況。在垂向力的加載上我們采用的是每個25Kg的沙袋及輔助工裝,其他方向力的加載我們用的是50t和100t的油壓頂緊裝置。

4.2.1 試驗用工裝、設備、儀表

該車體靜強度試驗在專用的試驗工裝上完成。

試驗設備及儀表

序號

名     稱

數量

測試精度

備注

1

靜態數據采集裝置

1

±0.5%



2

應變式位移傳感器

22

±1%



3

稱重傳感器

4

±1%



4

稱重傳感器

2

±1%



5

稱重傳感器

2

±1%



4.3 試驗結果

4.3.1 垂向載荷工況

    垂向載荷工況產生應力最大的是在1.3(m1+m4),其左右兩邊梁最大撓度部位在中間V13、V23位置,下撓最大值為-4.62mm。

4.3.2 縱向壓縮工況

    車鉤區域縱向壓縮工況產生的最大應力是在垂向載荷為(m1+m4)時,其較大應力點分布在底架前端車鉤區域和前端與地板連接區域,與有限元分析理論值基本相符,只是在車鉤區域較理論值大,為了使試驗數值真實,在車鉤連接處我們采用了與實際連接相同的墊板及螺栓并按照實際數值打好扭矩,最后得到的數值符合EN 12663標準的要求。

    縱向壓縮工況產生的最大變形為-9.67。

4.3.3 縱向拉伸工況

    車鉤區域縱向拉伸工況1000KN產生的最大應力值分布在車鉤連結區域,由于前期有限元計算結果同樣顯示該區域分布較大應力集中點,通過優化設計采取了措施,因此雖然實際試驗同樣顯示該區域應力較為集中,但沒有發現超標點,其數值完全滿足EN 12663標準中的相關要求。

    縱向拉伸工況產生的最大變形為6.63mm

4.3.4 扭轉載荷工況

    扭轉載荷工況產生的最大應力點位置主要在側門口位置,此時加載位置要盡可能準確以保證數據真實,該車型的門口為三個,剛度較差,其中間門口下門角處為最大應力點,但較EN 12663中要求值低很多,因此滿足標準要求。

5 總體結論

   1)對模型進行的有限元計算,對后期試驗起到了指導性作用,是的試驗方向準確,達到最佳的試驗效果。

   2)現場實際試驗彌補了理論計算的不足,真實的將設計結構與制造工藝手段的結果反映出來,最終指導優化設計,為后續研發設計提供了參考依據。

   3)現場試驗數據的準確性與試驗工裝、試驗加載方式、被加載對象的狀態等諸多因素有關,我們必須考慮周全。

   4)對試驗數據的提取必須考慮疊加,以避免數據偏差。

   5)整個試驗過程中要多次檢測單位加載模塊變化,保證加載值準確。

   6) 總體試驗結論滿足BS EN12663-1:2010《鐵路應用—軌道車輛車體結構要求—第一部分:機車和客車》。

參考文獻:

[1] BS EN12663-1:2010《鐵路應用—軌道車輛車體結構要求—第一部分:機車和客車》。

作者簡介:

趙衛華, 男 ,工學學士學位,高級工程師,主要從事軌道車輛研發設計工作。
