Abaqus中View Cut知多少!

2017-12-14  by:CAE仿真在線  來源:互聯網


在Abaqus中可以通過云圖來查看結果,但有些關注的物理量卻無法直接給出,例如截面彎矩。不過,Abaqus中的View Cut能夠解決查看彎矩這一問題。

首先,給出了利用View Cut功能顯示梁單元彎矩和剪力的結果圖,見圖1,這個功能是不是很神奇呢!


Abaqus中View Cut知多少!abaqus有限元技術圖片1

圖1梁單元剪力與彎矩示意圖


下面結合實例,來看一看實現這個功能的具體方法。

1、模型描述

模型為一根梁,長5000mm,截面為T型材,面板80x5、腹板100x5,如圖2所示。材料的彈性模量為2.06e5Mpa,泊松比0.3。在長度方向1000mm和末端(5000mm)處進行了固支約束。在梁的Y方施加了-1N/mm的線載荷,如圖3所示。


Abaqus中View Cut知多少!abaqus有限元技術圖片2

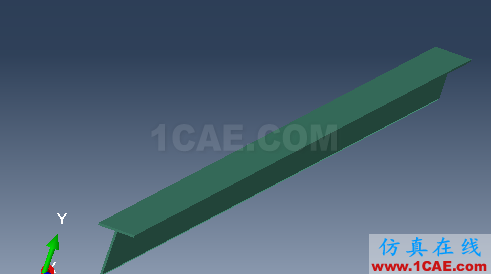

圖2 模型示意圖



Abaqus中View Cut知多少!abaqus有限元技術圖片3

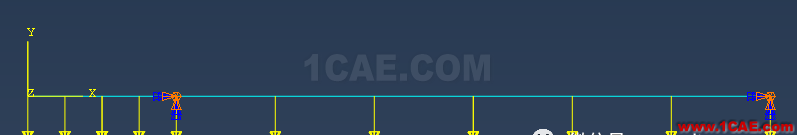

圖3 模型加載示意圖


2、數值仿真

在場變量輸出請求中,我們選擇SF(輸出截面力和彎矩)。默認的輸出如圖4所示。


Abaqus中View Cut知多少!abaqus有限元技術圖片4

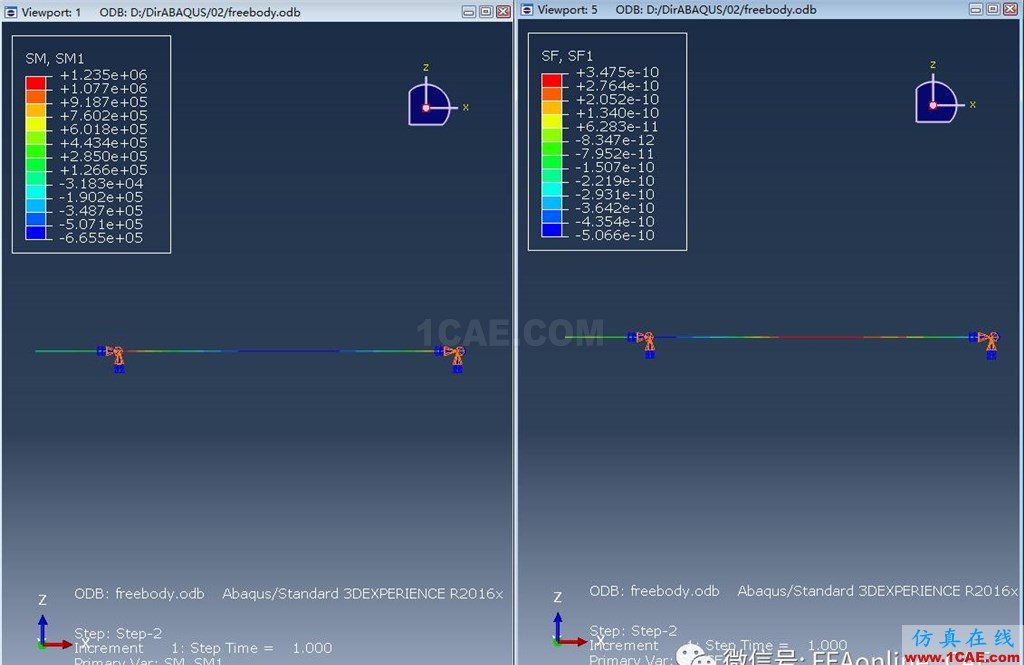

圖4 梁單元默認的輸出結果(彎矩和剪力)


接下來,我們來看下如何使用View Cut功能繪制出梁單元的彎矩和剪力。打開View Cut管理器,并進行相關設置,如圖5所示。在視圖切割選項窗口中,單擊Free Body選項并打開Free Body繪圖選項,選擇輸出剪力和彎矩,結果如圖7所示。

Abaqus中View Cut知多少!abaqus有限元技術圖片5

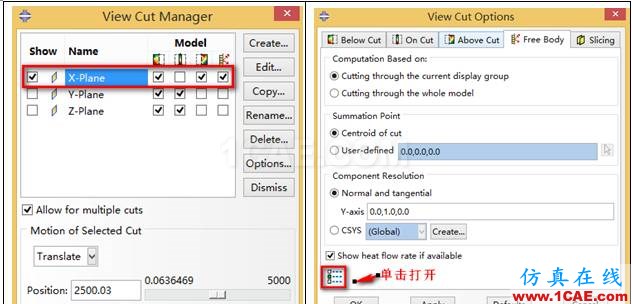

圖5 View Cut管理器設置


Abaqus中View Cut知多少!abaqus有限元分析案例圖片6

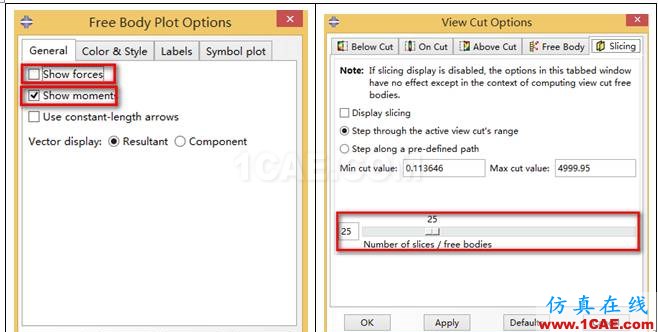

圖6 Free Body 繪圖選項設置



Abaqus中View Cut知多少!abaqus有限元技術圖片1

圖7 剪力圖和彎矩圖
