用ABAQUS直接劃分得到網格不盡人意,而我們希望得到是如圖2所示的規整網格。
圖1 ABAQUS直接mesh得到的網格

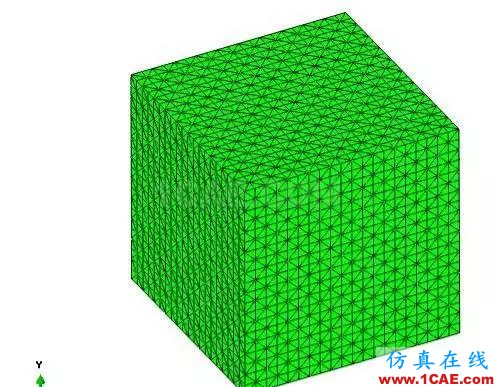

圖2 期望的規整網格
現在step by step來講一下如何生成圖2所示的規整有限元網格:
step1:在ABAQUS/CAE中結合切割操作建立圖3所示的標準單元網格。不難發現,圖2的網格是由圖3所示的標準單元網格在X、Y、Z三個方向進行陣列而成的。

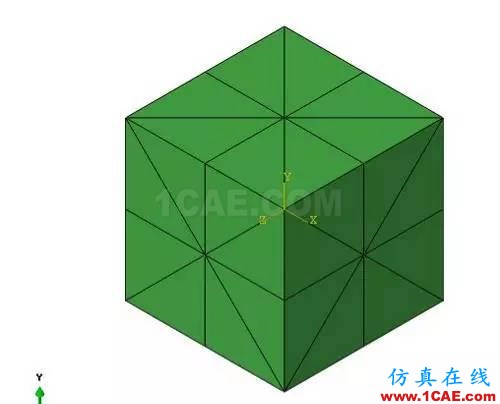

圖3 標準單元網格
step2:提交生成.inp數據文件。
step3:進行如下操作File / Import / Model,導入剛生成的.inp數據文件,得到孤立網格模型,如圖4,并進入Assembly模塊,對孤立網格模型進行陣列操作,陣列后如圖5所示。

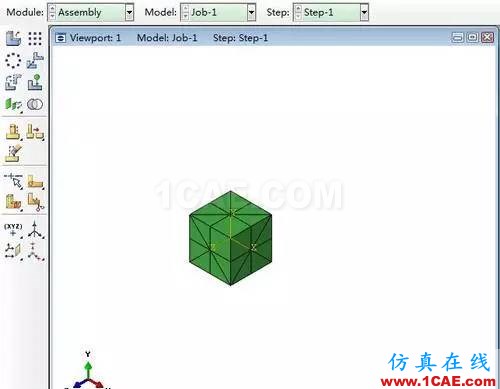

圖4 陣列操作前

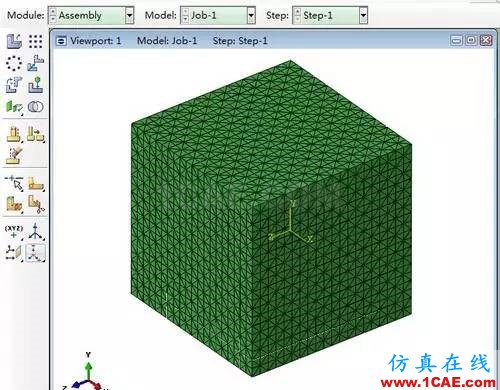

圖5 陣列操作后

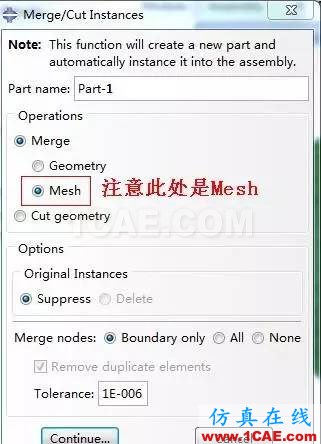

step4:必須注意的是此時得到的圖5網格各個單元是獨立的,無連接關系,即沒有共用節點和共用邊。因此,用進行Merge操作以消除重合節點及邊。如圖6所示。
step5:提交輸出新模型的Inp數據文件,操作完成。
