搜索Abaqus中疲勞擴展VCCT技術實例演示
2016-10-27 by:CAE仿真在線 來源:互聯網
問題描述
? 1.如圖所示的雙懸臂梁試樣,兩個梁的尺寸、材料均相同,尺寸為0.1m長,0.0015m厚,0.02m寬,使用忽略厚度的膠層粘接到一起。材料的彈性模量為E1=13530MPa,E2=9000MPa ,E3=9000MPa,泊松比為μ12=0.46,μ13=0.24,μ23=0.24,剪切模量為G12=4500MPa, G13=3300MPa , G23=4500MPa 。
a) 對梁1的A端施加位移載荷U1=0,U2=0.006m
b) 對梁2的B端施加位移載荷U1=0,U2=-0.006m
創建幾何模型
定義接觸特征
定義接觸,并且定義限制分離區,如紅線所示。
在模型樹中,打開interaction,雙擊Int-1,彈出對話框Edit Interaction,修改其中的設置,如圖中標出
定義損傷準則(在Abaqus/CAE中不支持vcct定義)

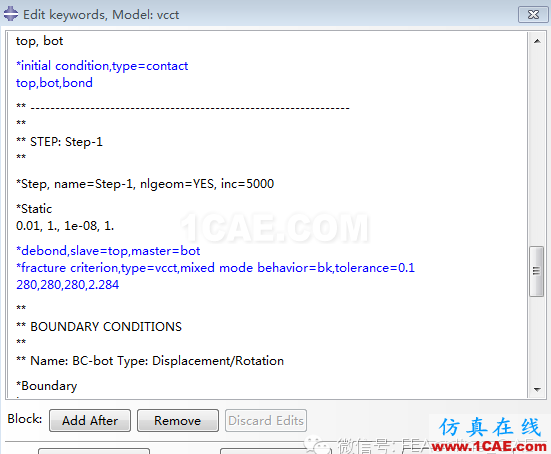

model->editkeywords->vcct,打開關鍵字編輯對話框,如圖插入標記,插入藍色關鍵詞。
