Abaqus模塊你了解多少？

2016-12-10 by:CAE仿真在線來源:互聯網

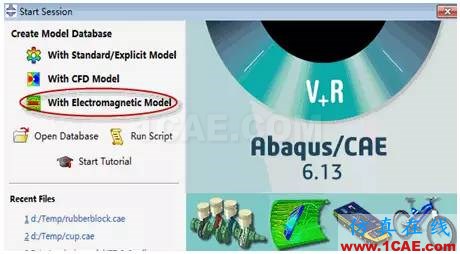

Abaqus/CAE前后處理模塊:

Abaqus/CAE是Abaqus的前后處理器,具有幾何體建模、模型裝配、定義材料性質、定義約束和接觸、網格劃分、后處理過程自動化等功能。具備Patran、

Hepermesh等專用前后處理程序功能。此外,便于開發流程化環境。幾何體建模

模型裝配定義材料性質定義約束和接觸網格劃分后處理過程自動化。

Abaqus模塊你了解多少？abaqus有限元培訓教程圖片1

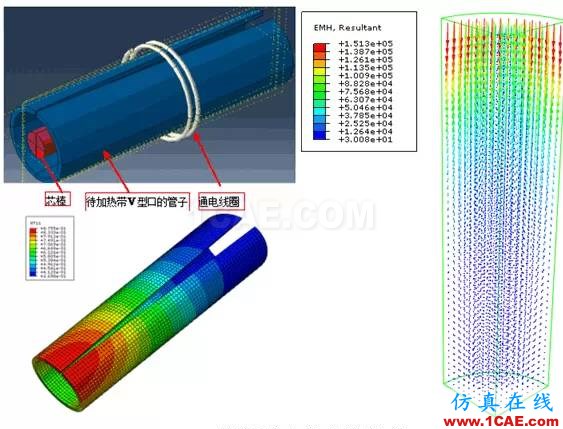

Abaqus/standard 隱式分析模塊:

Abaqus的隱式非線性分析求解器,可以求解線性問題和非線性問題,包括求解靜態、動態、熱和電響應問題;集成了線性、非線性、機構(非線性柔性機構)求解功能。

Abaqus/Explicit 顯式分析模塊:

Abaqus/Explicit是功能齊全的高級顯示非線性有限元軟件求解器。是一個通用分析模塊,能夠求解廣泛的高度非線性瞬態問題,如:爆炸、碰撞、跌落、沖壓、水下爆炸等瞬態、高度大變形非線性等,具有極強的結構分析能力;

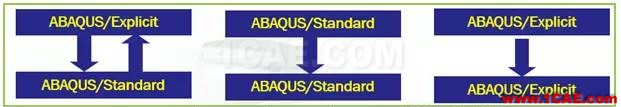

另外,其集成線性、非線性、機構(非線性柔性機構)求解功能;突出的優點是與隱示求解器Standard無縫集成,可以循環交替求解穩態和瞬態耦合問題。

Abaqus模塊你了解多少？abaqus靜態分析圖片2

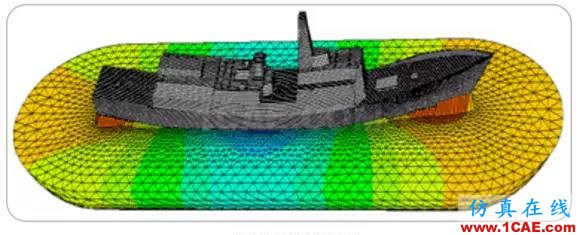

Abaqus/Aqua 海洋平臺模塊:

Abaqus/Aqua是用于海洋工程的一個附加模塊,附加在Abaqus/Standard上應用。

Abaqus/Aqua可用于海洋工程結構領域,其目的是模擬海上結構,可以解決:

海上石油平臺或船體,能夠完成海洋平臺導管架和立管的分析、J形管的拖曳模擬、底部彎曲計算和漂浮結構的研究;
結構可以承受由穩定流和波效應引起的拖曳力、浮力和流體慣性載荷;
自由水面以上的結構施加風載。

另外,Abaqus/Aqua可記錄自由表面的高度,而且允許部分結構的浸沒,同時為部分或全部浸沒的結構提供特定的載荷庫。Abaqus/Aqua還提供了錨鏈、各向異性海床摩擦、樁腳連接單元、筒體結構的滑動線、纜繩單元等附加特征。

Abaqus模塊你了解多少？abaqus靜態分析圖片3

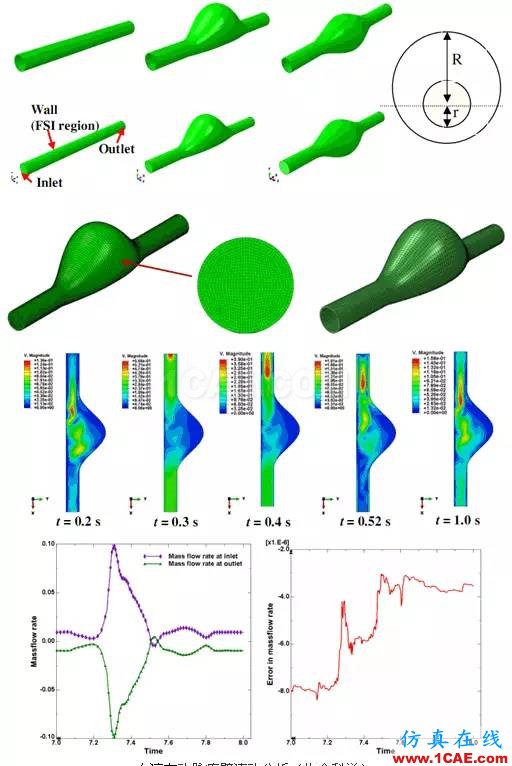

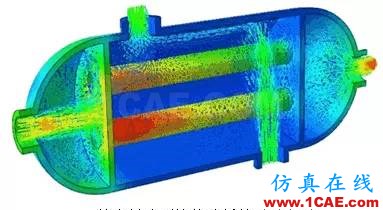

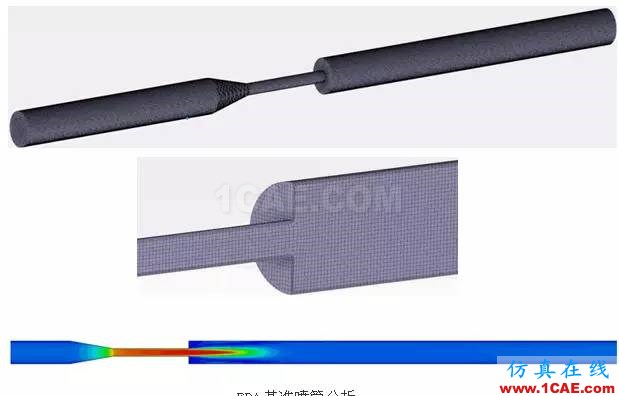

Abaqus/CFD流體分析模塊:

純計算流體動力學求解器Abaqus/CFD基于混合間斷有限元法/有限體積法

(FVM)和有限單元法(FEM),可以解決與層流和湍流相關的流體力學問題,不用通過第三方軟件即可以在Abaqus/CAE里方便地實現Abaqus/Standard、Abaqus/Explicit與Abaqus/CFD的耦合,實現真正意義上的流固耦合或耦合傳熱。

Abaqus模塊你了解多少？abaqus靜態分析圖片4

Abaqus模塊你了解多少？abaqus靜態分析圖片5

Abaqus模塊你了解多少？abaqus有限元仿真圖片6

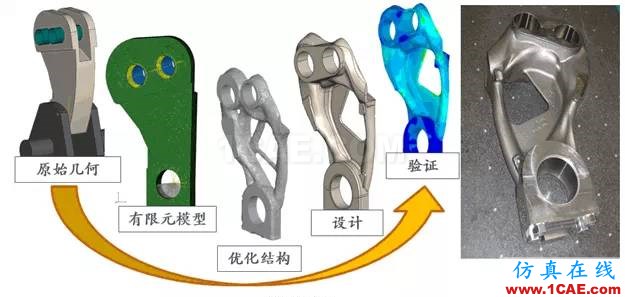

Abaqus/ATOM優化分析模塊:

集成Topo和Shape優化分析模塊,提供Abaqus/cae界面下的優化分析能力。拓撲優化是通過不斷修改最初模型中指定優化區域的單元材料屬性, 然后

從分析模型中刪除/增加單元而獲得滿足設計目標的最優結構輪廓。

形狀優化是在已有的結構基礎上對零件的局部特征進行修改,從而減小結構應力集中等。

與其它優化分析軟件相比,其便捷和人性化的操作界面使學習更加的快速,同時其繼承了Abaqus 的算法優點,考慮接觸,幾何非線性以及材料非線性以及加工制造的約束,最大程度滿足用戶的需求。

Abaqus模塊你了解多少？abaqus有限元仿真圖片7

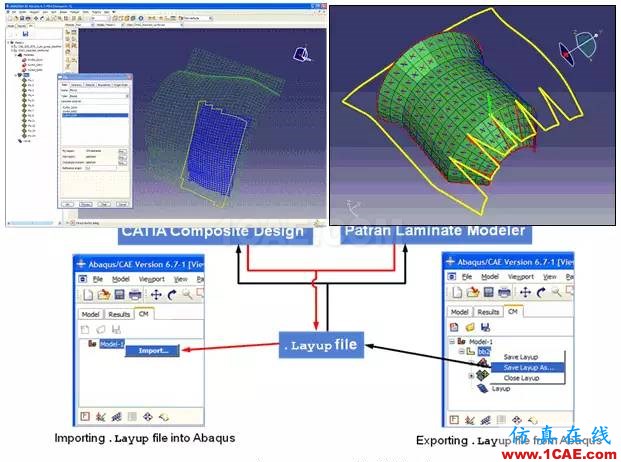

ABAQUS/CM是專業的復合材料建模工具,可在建模初始階段考慮鋪層的工藝性能,確保復合材料鋪層在工藝上的可行性。避免在后期的研發周期上因重新設計而增加的成本。

目前,由CMA得到的空間不斷變化的纖維方向和鋪層厚度可直接提供給非線性隱式算法和顯示求解器,實現真實地仿真計算。因而在每個單元產生鋪層角度,真實反映了仿真和實際纖維結構,確保計算中可達到前所未有的真實性。

另外,CMA使復合材料結構的分析、設計和制造完美的結合在一起。使用Abaqus/CAE創建的模型可直接導入CATIA V5中進行細節設計,也可將CATIA CPD中設計的復合材料以及鋪層直接導入Abaqus/CAE中。通過精確的模型轉換,快速實現設計上的反復,提高了整個研制過程的效率。

Abaqus模塊你了解多少？abaqus有限元仿真圖片8

Abaqus/WCM纏繞復合材料模塊:

Abaqus的纏繞絲建模器(WCM),用戶可以創建擁有詳細規范結構外形和纏繞設計參數的模型,可進行沿纖維方向應力和應變的后處理。應用連續體或殼單元可創建軸對稱或三位模型。用戶可自定義界面來快速定義纏繞外形,進行幾何和網格的創建。

WCM模塊允許用戶定義橢圓形、球形、測地形狀,或通過表建立獨立點。另外,還可通過已有的部件來創建纏繞基體的幾何模型。可選擇生成整體或局部模型、對稱或不對稱壓力容器形狀。

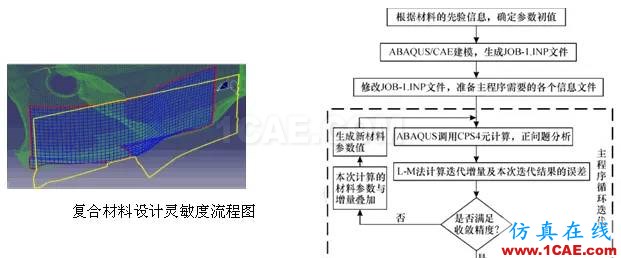

Abaqus/Design設計靈敏度分析模塊:

Abaqus/Design為Abaqus/Standard的補充附加模塊,主要用于設計靈敏度分析(SDA)。設計靈敏度對于理解空間變化及預測設計改變的影響非常有用。設計靈敏度可作為再設計和基于梯度的優化提供基礎。

默認的敏感性算法可精確的計算敏感性,不需要客戶指定任何的控制數據。用戶可直接指定數值差分方法(向前或中心差分)和參數擾動的大小,在半解析的設計靈敏性分析的求解精度和求解費用之間權衡。在大位移分析的敏感性計算中,可考慮非線性幾何效應。模型可包含較小的有限滑移接觸,其中摩擦系數可同設計參數相關。敏感性分析可被重啟動。

Abaqus/Design提供全量和增量的設計靈敏度分析工時。增量公式適合于分析路徑相關的解。設計靈敏性分析的結果可用于Abaqus/View查看。

Abaqus模塊你了解多少？abaqus有限元仿真圖片9
