搜索解決橡膠大變形網格畸變，ABAQUS有絕招（下）
2016-12-27 by:CAE仿真在線 來源:互聯網
在《解決橡膠大變形網格畸變,ABAQUS有絕招(上)》中介紹到,運用ABAQUS中的map solution功能和強大的前處理軟件ANSA以及ABAQUS/CAE聯合操作,可以實現大變形中由于網格畸變而導致的計算不收斂問題,本文將進一步介紹,map solution的實現方法和橡膠大變形實例的操作。

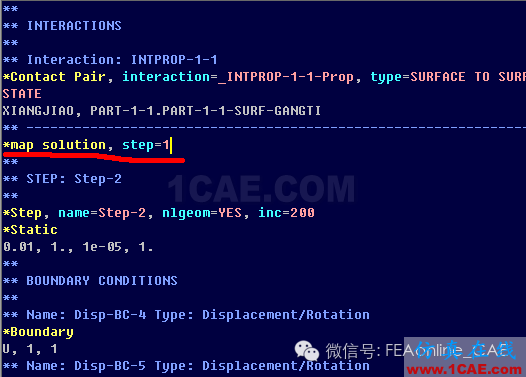

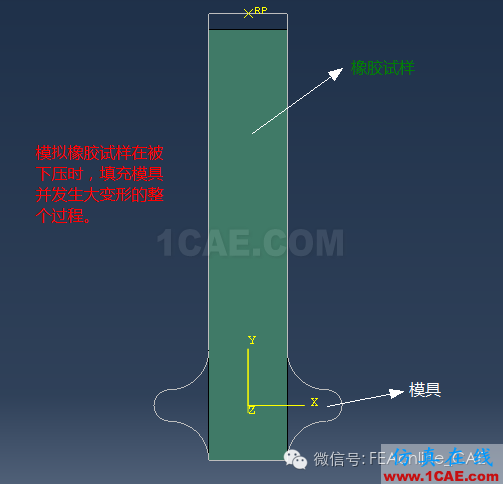

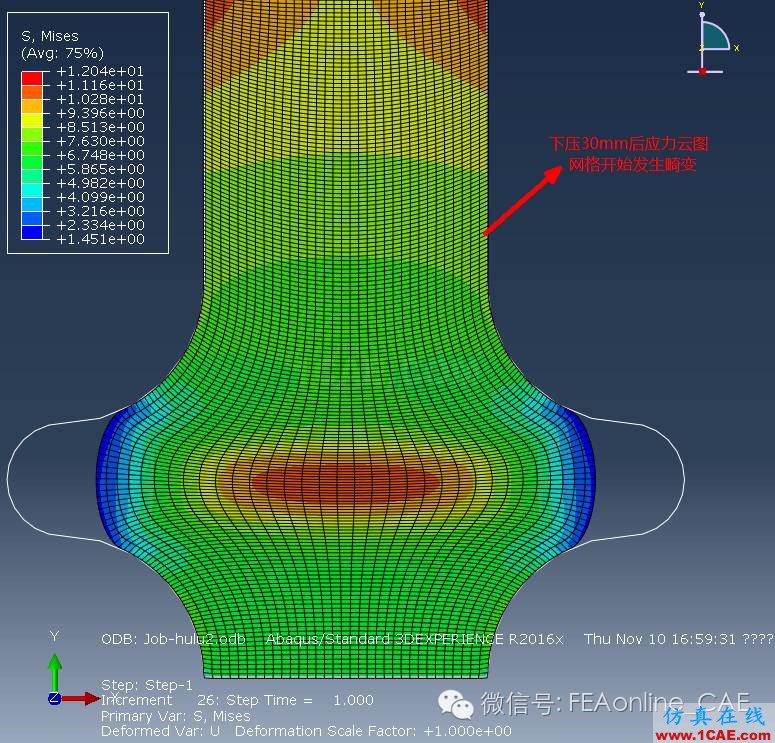

在上篇文章中講到,試樣被下壓30mm后進行重構網格,之后導入ABAQUS/CAE中進行前處理的重新設置,最后將map solution命令寫入INP文件中,如下圖所示。

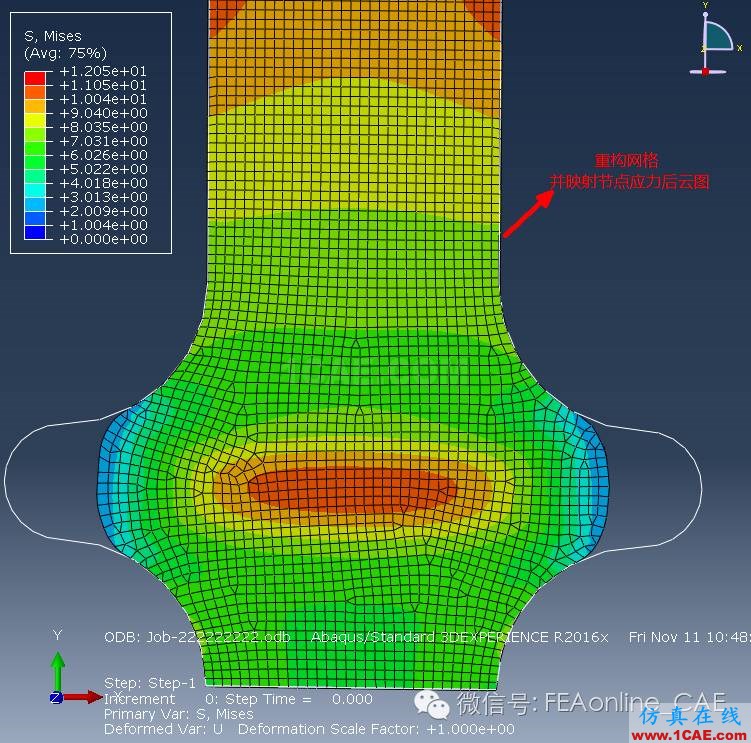

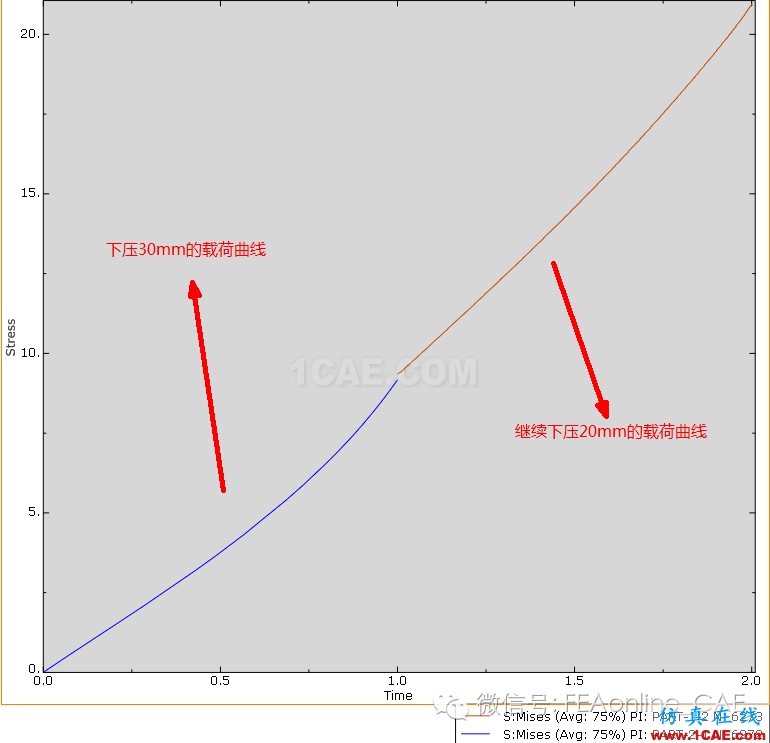

提取試樣頂部中間節點的載荷曲線可以看到,由于map solution的將節點應力映射到新的網格上,兩個模型的載荷曲線基本達到首尾相連的狀態,少量的誤差也是在可接受范圍之內的,這樣就通過映射網格節點數據的方法,對畸變的網格進行重新劃分,使得模型能夠成功的完成整個下壓50mm的大變形過程。

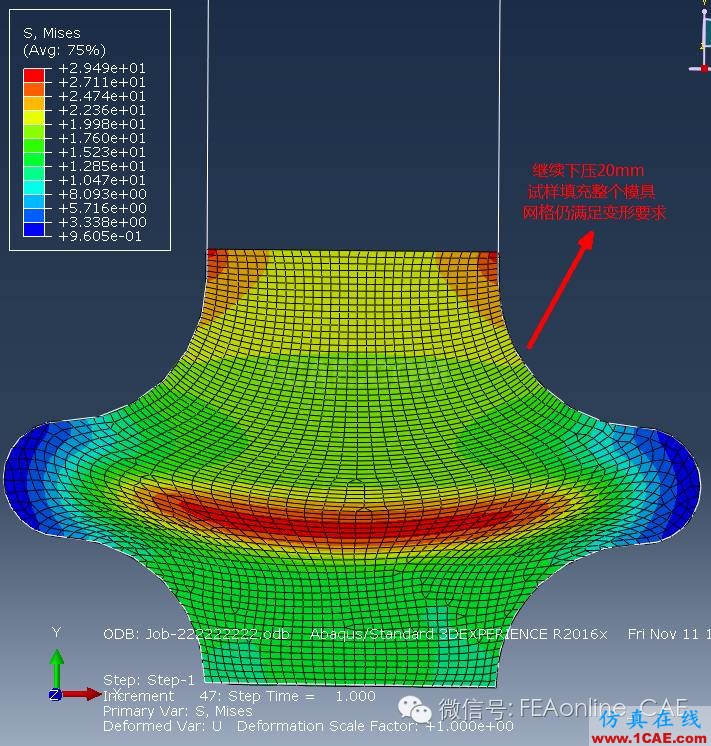

變形后應力云圖如下圖所示,可以看到,由于重構了網格,橡膠的填充效果比較理想,并沒有出現大的畸變和因此導致的不收斂情況發生。
可見,對于大變形中的網格畸變問題,我們只要運用ABAQUS的map solution功能,并結合強大的前處理軟件ANSA以及ABAQUS/CAE聯合作用,便可以在網格發生畸變之前進行重構,并映射前一步結果,再通過重啟動分析使計算繼續的進行下去,使得網格畸變不再是影響大變形不收斂的限制性因素。
