ABAQUS一個網格處理技巧(轉)

2017-01-16  by:CAE仿真在線  來源:互聯網


如圖1所示,用ABAQUS直接劃分得到網格不盡人意,而我們希望得到是如圖2所示的規整網格。

偶然發現ABAQUS一個強大的網格劃分功能 - Yusd - 玉石殿

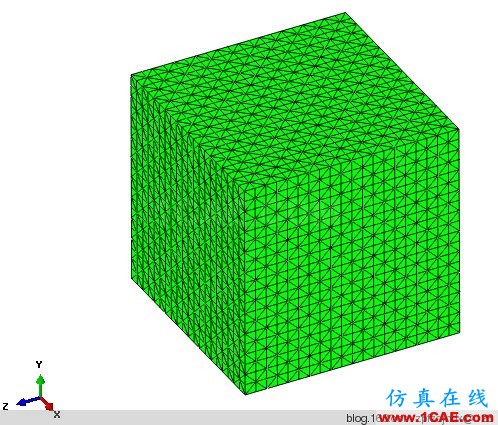

圖1 ABAQUS直接mesh得到的網格

偶然發現ABAQUS一個強大的網格劃分功能 - Yusd - 玉石殿

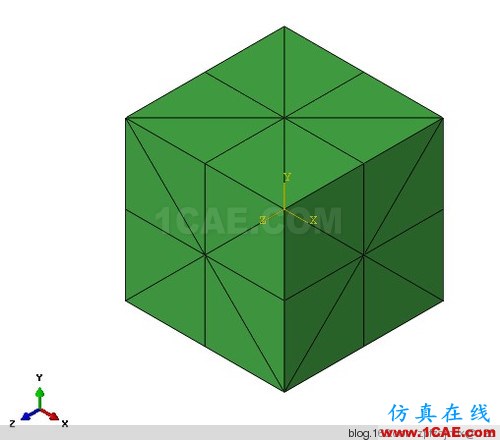

圖2 期望的規整網格


現在step by step來講一下如何生成圖2所示的規整有限元網格:

step1:在ABAQUS/CAE中結合切割操作建立圖3所示的標準單元網格。不難發現,圖2的網格是由圖3所示的標準單元網格在X、Y、Z三個方向進行陣列而成的。


偶然發現ABAQUS一個強大的網格劃分功能 - Yusd - 玉石殿

圖3 標準單元網格

step2:提交生成.inp數據文件。

step3:進行如下操作File / Import / Model,導入剛生成的.inp數據文件,得到孤立網格模型,如圖4,并進入Assembly模塊,對孤立網格模型進行陣列操作,陣列后如圖5所示

偶然發現ABAQUS一個強大的網格劃分功能 - Yusd - 玉石殿

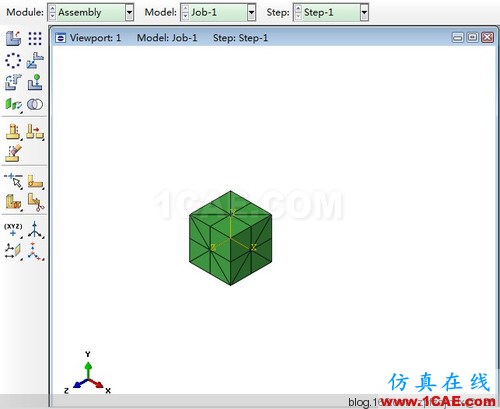

圖4 陣列操作前


偶然發現ABAQUS一個強大的網格劃分功能 - Yusd - 玉石殿

圖5 陣列操作后

step4:必須注意的是此時得到的圖5網格各個單元是獨立的,無連接關系,即沒有共用節點和共用邊。因此,用進行Merge操作以消除重合節點及邊。如圖6所示。

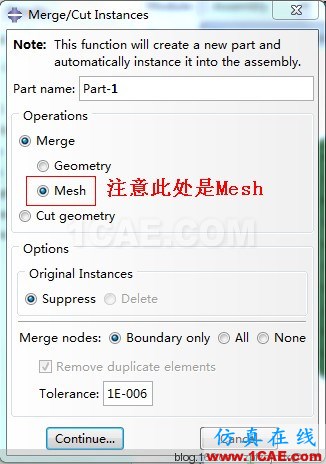

偶然發現ABAQUS一個強大的網格劃分功能 - Yusd - 玉石殿

step5:提交輸出新模型的Inp數據文件,操作完成。
