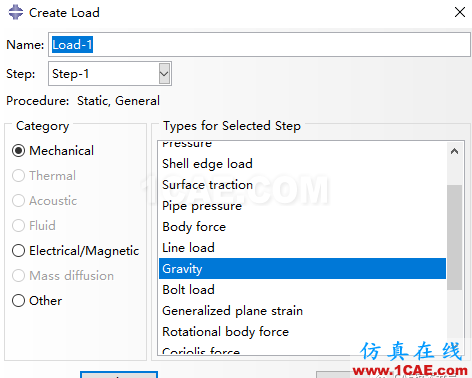

首先,施加正弦加速度是在Load還是Boundary condition里面,對于一個static載荷步,添加一個Load,如下圖所示,與加速度可能有關的只有Gravity這一項。

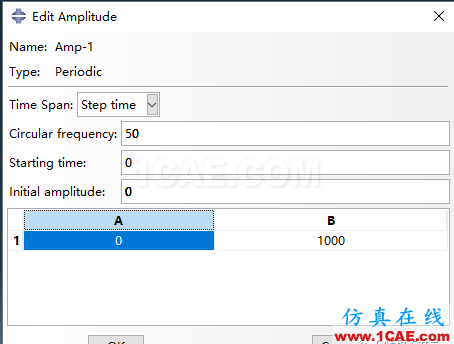

點進去之后,確實可以選擇之前創建的正弦加速度幅值曲線,其中的三個分量表示加速度的方向,圖中所示表示加速度方向為沿著Z軸正方向。

但是,選擇施加的對象時只可以選擇單元對象,而不能選擇節點對象,因此對于需要施加在節點上的情況來說,不合適。

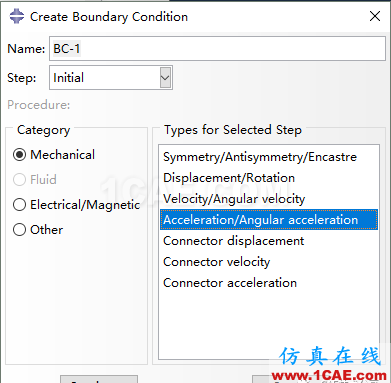

基于此,改為添加Boundary condition,如下圖所示,添加的時候可以發現,只有在Step為initial時才可以有Acceleration(加速度)可以添加,其他載荷步不可以,也即是只能定義初始加速度。

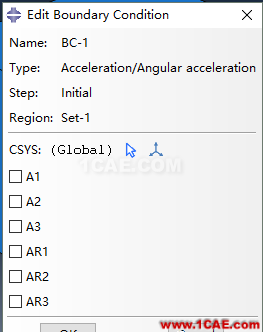

點進去之后,如下圖所示,并不能指定數值,更不能指定幅值曲線,因此不能施加正弦加速度曲線。

點進去之后,如下圖所示,并不能指定數值,更不能指定幅值曲線,因此不能施加正弦加速度曲線。

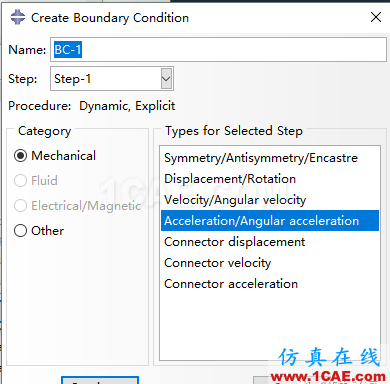

此時,在Step-1即可添加Acceleration(加速度),進去之后如下圖:

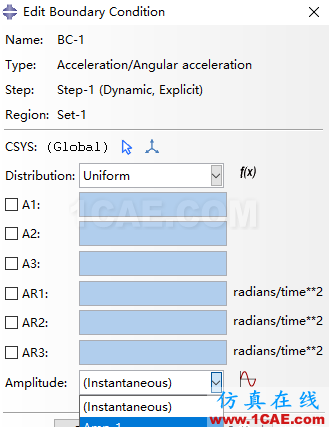

可指定幅值曲線,上面的幾個可以表示方向,如沿Z軸,則A3=1即可。

至此,該種操作可設置正弦加速度載荷。
