ABAQUS理論篇(1)——線彈性行為（Linear elastic behavior）材料

2017-03-18  by:CAE仿真在線  來源:互聯網

本文主要介紹Abaqus的線彈性行為,以方便讀者從理論了解Abaqus針對線彈性問題的處理過程。

一、Abaqus的線彈性材料模型:

1)適用于小彈性應變(通常要小于5%);

2)可以是各向同性、正交異性或者完全各向異性;

3)可依賴溫度或其他場量

4)在Abaqus/Standard求解器下可通過distribution對固體連續單元定義。

二 、應力—應變關系

學過彈性力學,我們可以知道應力應變關系

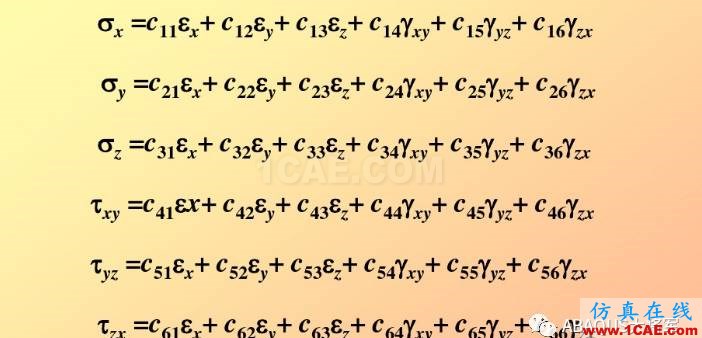

對于每一點的狀態,可由六個應力分量和六個應變分量表示:

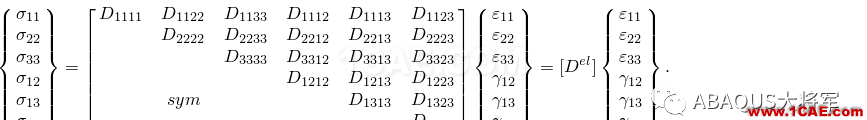

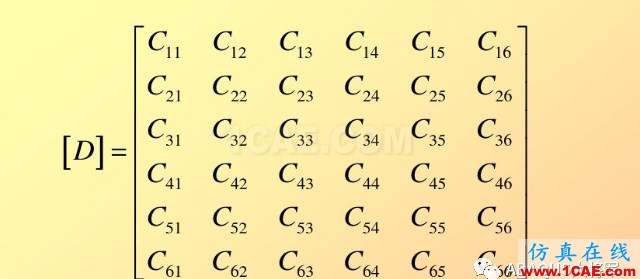

則,上式中的彈性矩陣D可表示為

對于各項同性材料的應力應變的簡單模型為:

式中,E為楊氏彈性模量,ν為泊松比,G為剪切模量,可表示為G=E/(1+v)

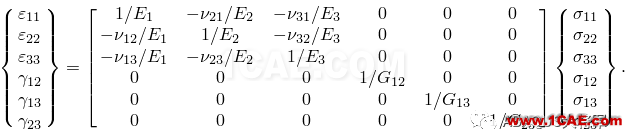

對于各項正交異性材料的應力應變模型可通過給定式中的工程常熟(三個彈性模量、三個泊松比、三個剪切模量):

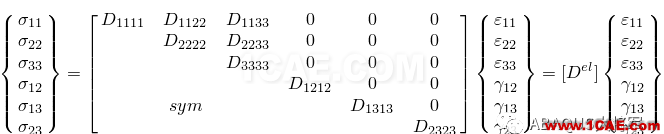

也可通過設定彈性剛度矩陣項進行定義:

式中的項公式如下圖

對于完全各項異性材料我們需要21個相互獨立的彈性剛度參數。

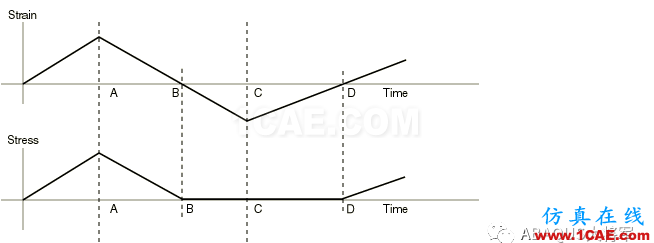

三、無壓縮或拉伸行為(No compression or no tension)

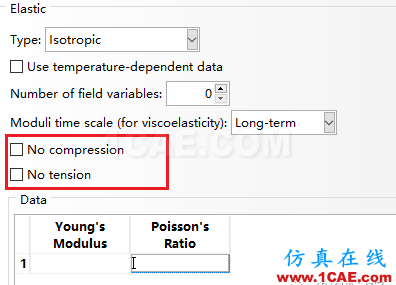

我們在定義材料彈性模量的時候,可以勾選無壓縮或無拉伸選項,此功能

可實現不產生壓縮應力或拉伸應力。例如我們勾選不可壓縮后,材料無壓縮應力。

文章如有不妥之處,歡迎交流討論。
