視頻｜Abaqus中創建零厚度cohesive單元的幾種方式

2017-04-15 by:CAE仿真在線來源:互聯網

基于0厚度cohesive單元的冰雹隨機開裂分析

本帖主要介紹四種在abaqus 中創建零厚度cohesive單元的方法,四種方法的詳細說明可參見技術鄰(www.jishulink.com)學院教學視頻。

(ps:試看視頻在文章最后)

現列舉四種方法如下:

1.網格節點偏移

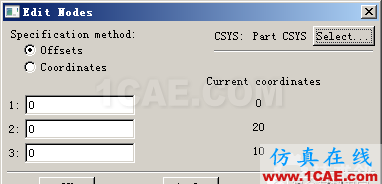

先生成孤立網格,在Edit mesh工具中,選擇node →edit ,將需要偏置的節點按照偏移距離進行設置即可,如下圖所示。

視頻｜Abaqus中創建零厚度cohesive單元的幾種方式abaqus有限元圖片2

2.網格節點投影

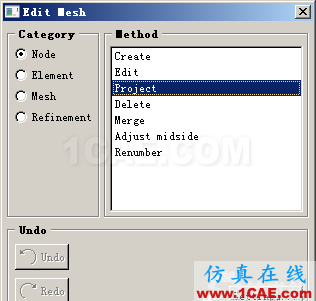

先生成孤立網格,在Edit mesh工具中,選擇node →project ,將需要投影的節點投影到指定的單元面上。如下圖所示

視頻｜Abaqus中創建零厚度cohesive單元的幾種方式abaqus有限元仿真圖片3

以上兩種方法都是基于孤立網格進行操作,適合簡單的平板結構。

3.高版本Abaqus直接生成

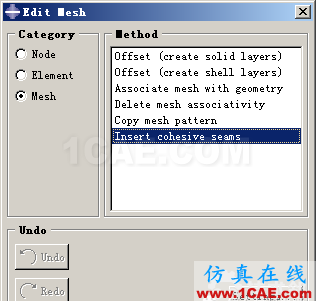

如果你有高版本的abaqus 比如2016版,那么很幸運,這個版本自帶了插入cohesive的工具,并且同時支持基于幾何的網格和孤立網格。該功能同樣位于Edit mesh工具欄,mesh→insert cohesive seams按鍵,如下圖所示。

視頻｜Abaqus中創建零厚度cohesive單元的幾種方式abaqus有限元仿真圖片4

該功能模塊,較為強大,能對復雜,曲面結構插入cohesive,但是不能實現任意兩個單元面之間插入cohesive。

4.自定義腳本

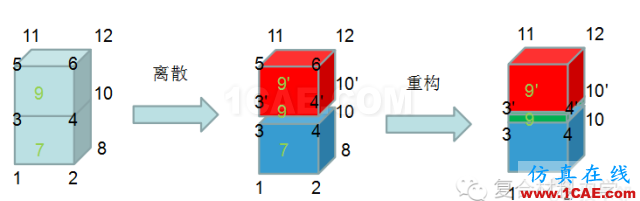

如果你想模擬隨你開裂,想在任意兩個單元之間插入零厚度的cohesive,只能自己編寫腳本,去修改模型CAE或者修改inp文件,現在提供一下這種方法的思路,如下:

視頻｜Abaqus中創建零厚度cohesive單元的幾種方式abaqus有限元仿真圖片5

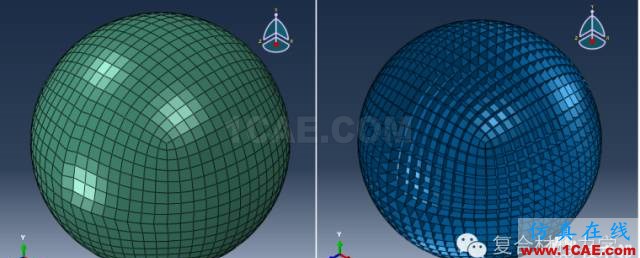

即先將原單元離散,然后提取原相鄰單元共用面上的節點,復制該節點,進行網格重構。以一個實心圓球?yàn)槔?下圖左為六面體單元組成的網格模型,右圖為插入的零厚度cohesive單元,該方法可以實現任意結構任意單元面之間插入0厚度的cohesive單元。
