隨著計算機的發展,切削加工的研究不僅可用試驗方法驗證,也可通過有限元仿真來進行仿真,即節約分析成本又提高研究效率。目前,各國學者對切削加工的有限元模擬大多是對二維直角切削、三維直角切削以及三維斜角切削的研究,而鉆削加工的模擬分析相對較少。醫用鉆削刀具比一般刀具復雜、鉆削過程比一般切削加工繁瑣,但鉆削加工又是必不可少的常用操作方法,如醫療設備上的鉆削治療、機械領域的孔加工等,因此,本文運用ABAQUS軟件,仿真了鉆削操作過程,為以后的鉆削研究提供一些參考。

下面使用的是熱力耦合分析步,之前寫過一個不考慮熱的影響的帖子,點擊鏈接,Abaqus仿真drill過程←點擊標題可查看內容

幾何建模過程很簡單,材料屬性根據自己的材料設置,在此不再贅述!

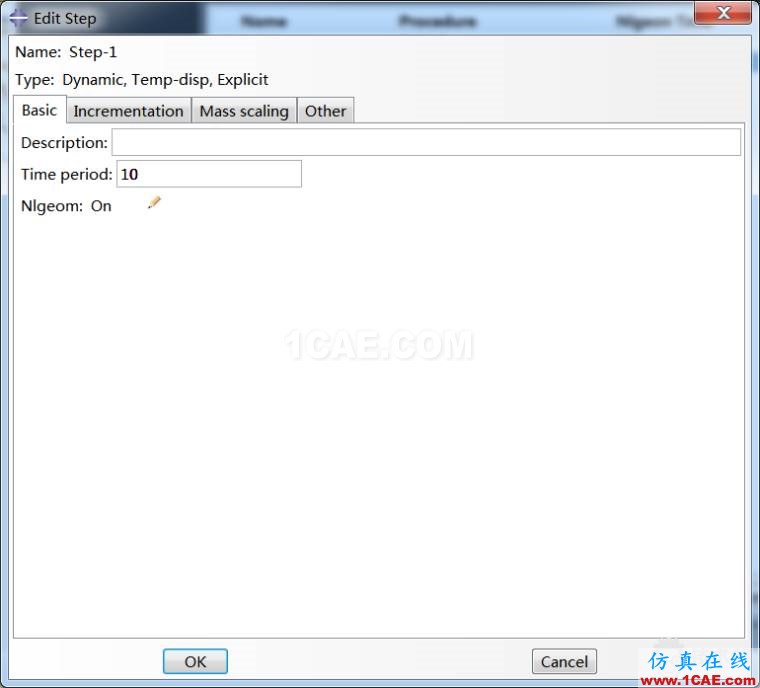

1. step模塊

使用熱力耦合分析步

2.interaction模塊

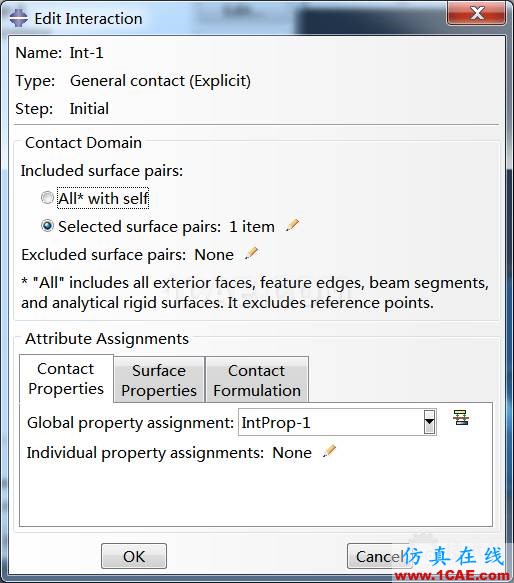

使用通用接觸

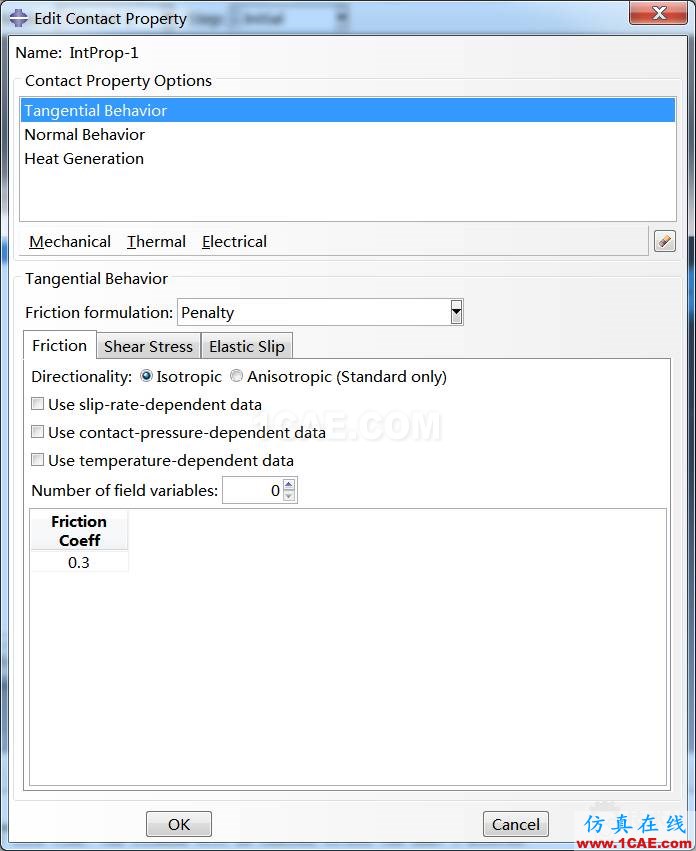

接觸屬性為:

將鉆頭定義為剛體。

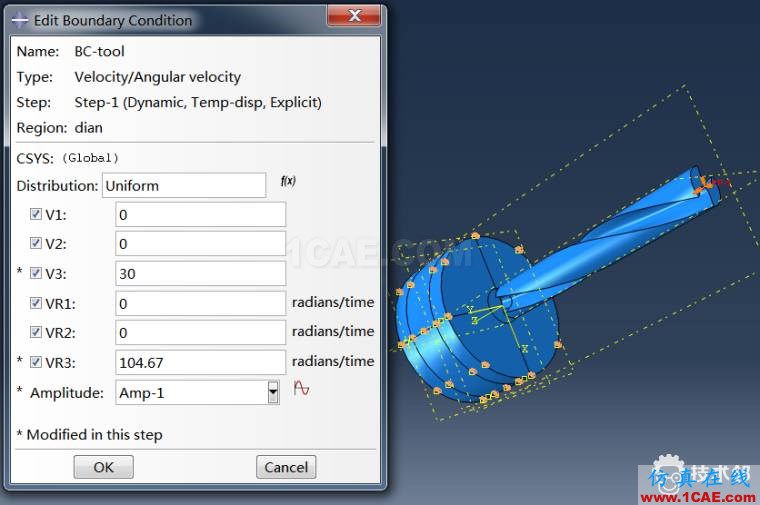

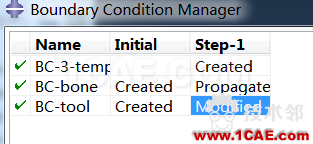

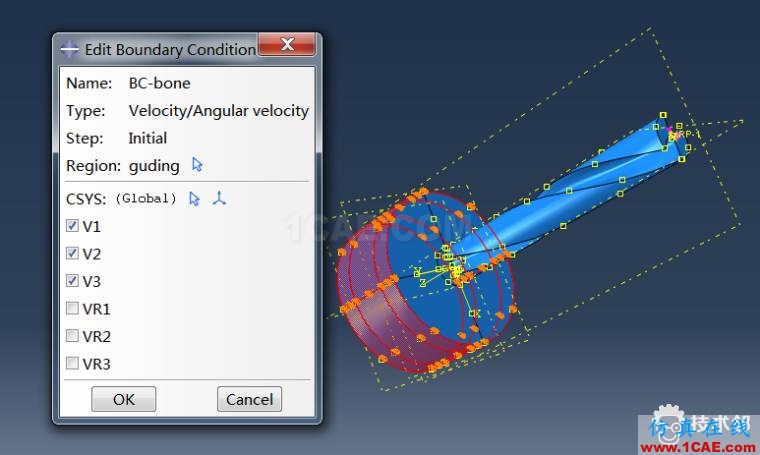

3.Laod模塊

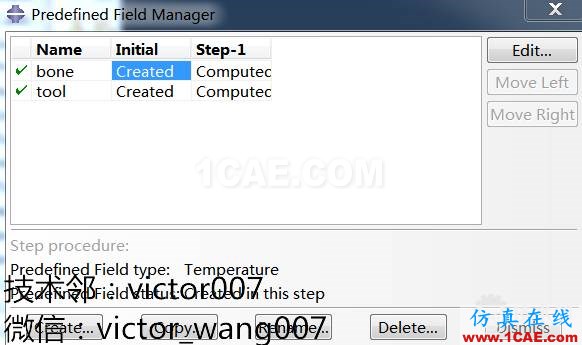

定義初試溫度場

4.提交計算查看后處理

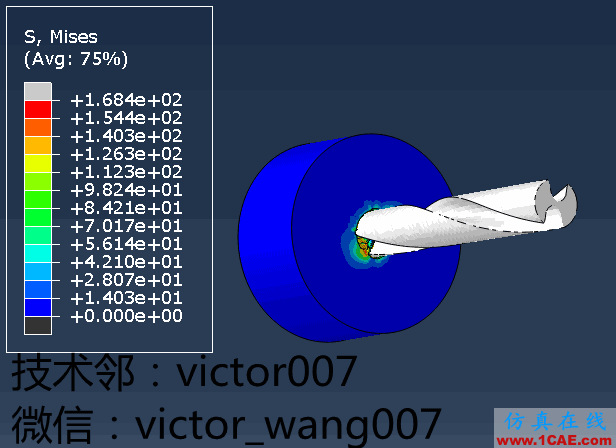

應力云圖

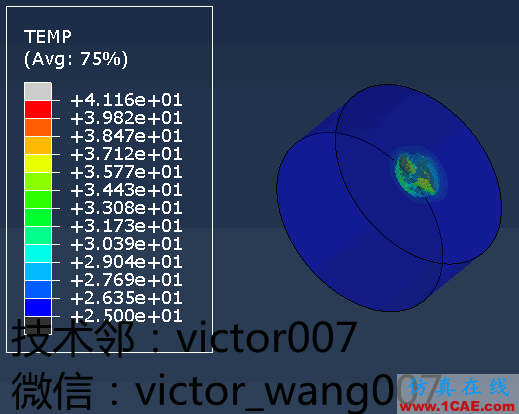

溫度云圖

6.

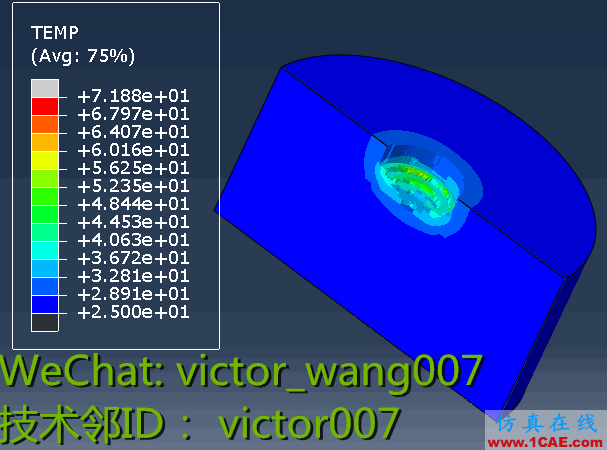

轉速變?yōu)樵瓉淼?0倍結果如下:

溫度比之前明顯提高了!

未完待續To be continued...

作者:技術鄰|victor007
