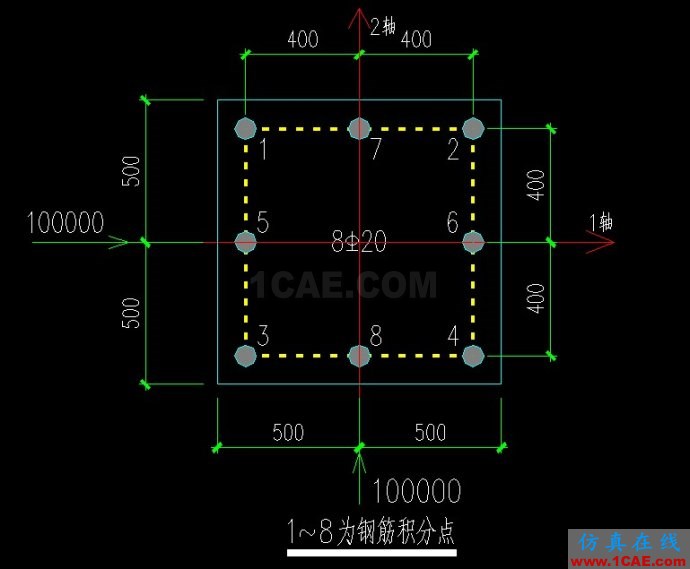

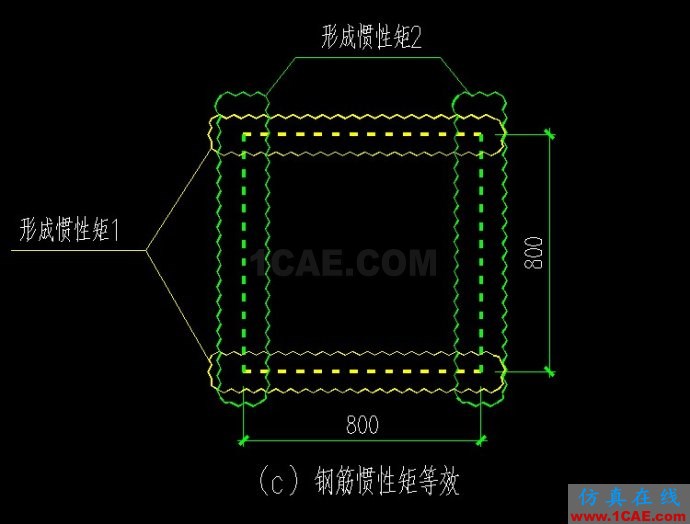

1.截面信息如下圖所示:
![[ABAQUS] 柱截面中鋼筋模擬兩種方法比較](http://www.zyouzz.com/i/g/d5/d5b531ce8d5371ab859a57bff2ee5d66r.jpg "[ABAQUS] 柱截面中鋼筋模擬兩種方法比較")
![[ABAQUS] 柱截面中鋼筋模擬兩種方法比較](http://www.zyouzz.com/i/g/5b/5b49f5f5905029e27b9acce7053cb13br.jpg "[ABAQUS] 柱截面中鋼筋模擬兩種方法比較")
2.模擬方法:同梁截面鋼筋模擬的方法一樣,采用*rebar和箱型截面兩種方法比較。
![[ABAQUS] 柱截面中鋼筋模擬兩種方法比較](http://www.zyouzz.com/i/g/39/39abdb192b9f790f008edf8f5b530c65r.jpg "[ABAQUS] 柱截面中鋼筋模擬兩種方法比較")
3. 結果
![[ABAQUS] 柱截面中鋼筋模擬兩種方法比較](http://www.zyouzz.com/i/g/ed/edc911d4064ae776234ea0c1ecf15b37r.jpg "[ABAQUS] 柱截面中鋼筋模擬兩種方法比較")
由梁截面鋼筋模擬的幾種方法比較部分(http://blog.sina.com.cn/s/blog_642b4b710100i7sh.html)可知不同的模擬方法不影響其桿件受到的合力,故直接考察最不利的第3個積分點。
3.1

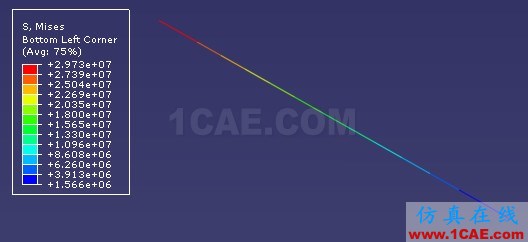

箱型結構
![[ABAQUS] 柱截面中鋼筋模擬兩種方法比較](http://www.zyouzz.com/i/g/23/230cd8134629f1c5dee794fc5bc3fcc1r.jpg "[ABAQUS] 柱截面中鋼筋模擬兩種方法比較")
3.2 *rebar模擬結果
ELEMENT
REBAR PT
FOOT-
S11
E11
NOTE
1
R1
1
60.82
3.0412E-10
1
R2
1
-2.9684E+07 -1.4842E-04
1
R3
1
2.9684E+07 1.4842E-04
1
R4
1
60.82
3.0412E-10
兩者結果非常接近,故可以認為柱中用箱型截面和*rebar模擬鋼筋是等價的。
結論:柱子中用箱型截面模擬鋼筋是可行的。
轉自:http://blog.sina.com.cn/s/blog_642b4b710100idlu.html
