應一位網格所托。

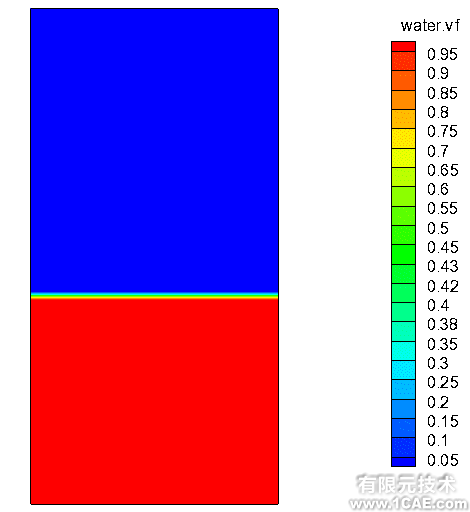

類似入上圖的效果。其實實現原理很簡單。兩個關鍵:(1)運動加載(2)VOF模型。

本例是一個極其簡化的模型,完全封閉,二維,主要是考慮到計算資源,其實三維實現起來完全一樣。
1、運動的加載。

利用UDF來實現,采用DEFINE_TRANSIENT_PROFILE宏來設置區域整體運動。

宏代碼如下:

#include "udf.h"
  DEFINE_TRANSIENT_PROFILE(movVel,time)
  {
real vel = 0.0;
if(time<1)
{
 vel = 0.1;
}else
{
 vel = 0.0;
}
return vel;
  }

上述UDF宏其實很簡單,就是當時間小于1s時,速度為0.1,大于1s時,速度為0保持靜止。

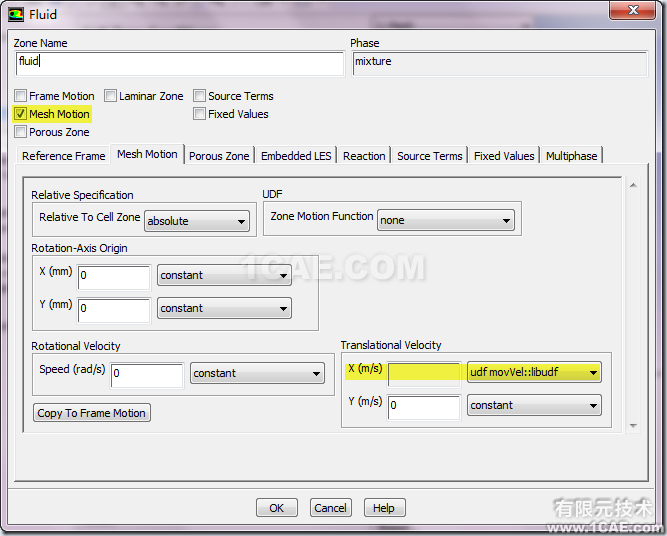

編譯UDF。打開區域設置,進行如下圖所示設置。

這樣即可設置區域運動。

2、選擇模型

選擇VOF模型,設置空氣為主相,水為第二相。使用realizable k-e湍流模型,設置重力加速度為y方向-9.81,設置參考密度為1.225。

沒什么其他的好設置的了。重要的地方就這么多。其實挺簡單的。

除了設置速度之外,還可以設置加速度,比如汽車顛簸時油箱狀況,都可以這樣進行。
