Fluent ICEM CFD導入Profili翼型數據

2016-08-29  by:CAE仿真在線  來源:互聯網

Profili是一款用于飛機機翼設計和分析機翼的空氣動力學的分析設計軟件,其包含了大量成熟的翼型數據。通過將Profili中的翼型數據導出至ICEM CFD中并建立CFD計算模型,可以分析翼型的氣動性能。

1、在Profili中選擇所需的翼型,并導出坐標數據。

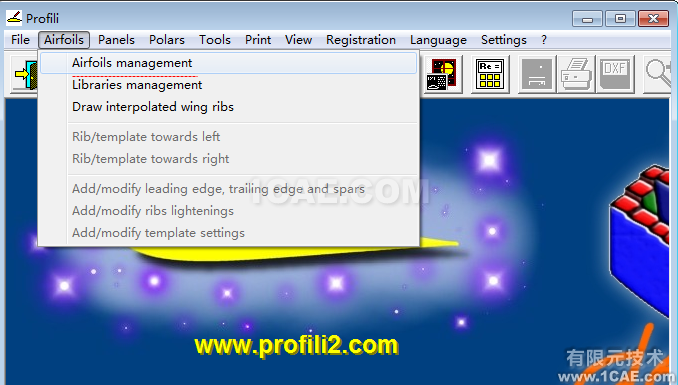

如下圖所示,選擇菜單【Airfoils】>【Airfoils management】

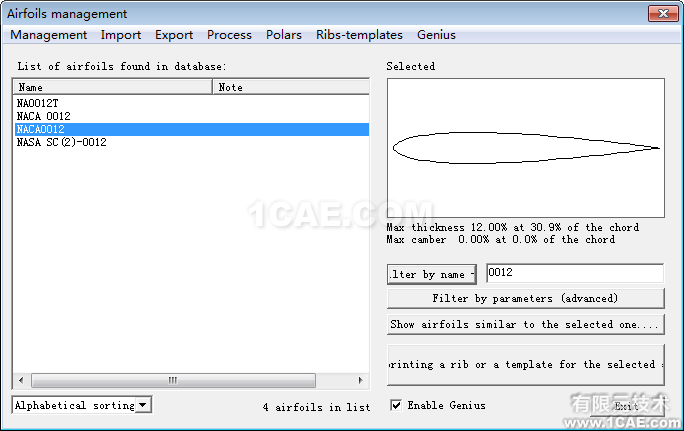

在彈出的對話框中,選擇合適的翼型,如下圖所示。

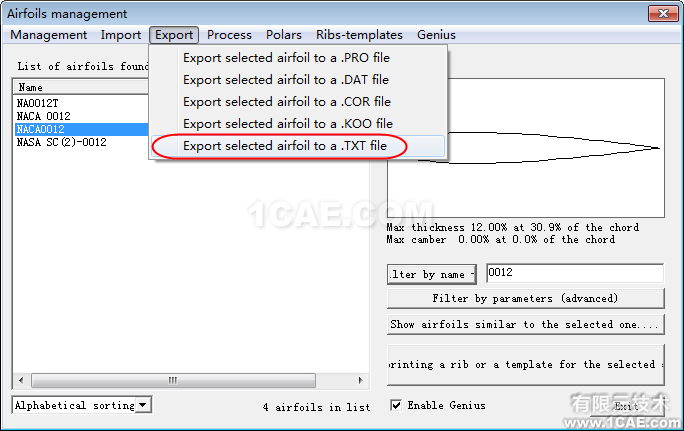

選擇菜單【Export】>【Export selected airfoil to a .TXT file】,將坐標數據導出為txt文本數據。

2、處理文本數據

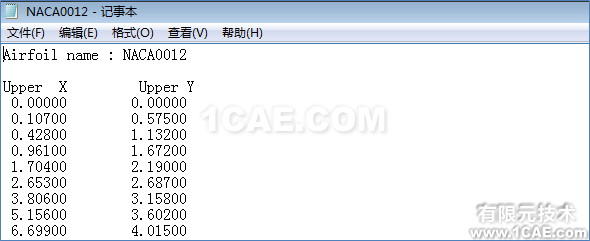

導出的文本數據需要進行處理才能導入ICEM CFD中。文本文件打開后如下圖所示。

需要將多余的文字去除掉,僅保留坐標點數據。如圖所要去除的數據包括第一行、第三行以及后續的文字行。

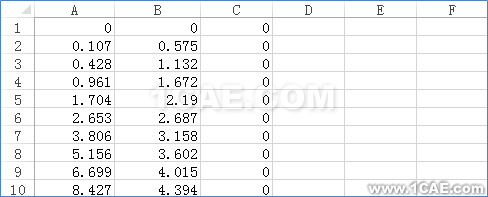

多余文字去除后,需要添加Z方向坐標,一般如果計算2D模型的話,可以設置Z坐標為0。為方便處理,可以采用excel進行添加。Excel中添加Z坐標后如下圖所示。

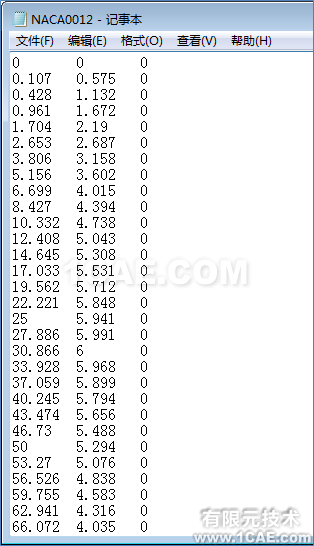

從EXCEL中將數據導出為txt文本文件。如下圖所示。

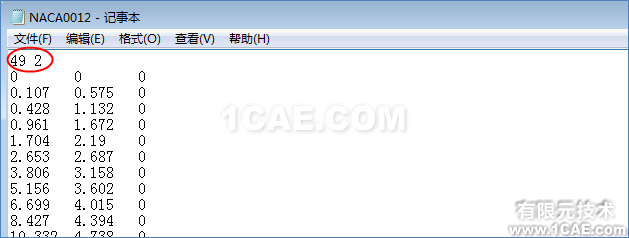

需要在txt文件中添加數據,如下圖中第一行所示。其中49表示每一條線上點的數量,2表示線的數量。意思是,從第二行開始到最后一行一共是兩條線,每一條線有49個點。OK,至此數據處理完畢,下一步即可將數據導入到ICEM CFD中進行建模了。

3、導入數據至ICEM CFD中

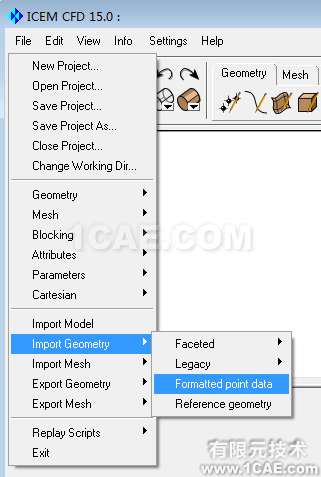

啟動ICEM CFD,利用菜單【File】>【Import Geometry】>【Formatted point data】,如下圖所示。

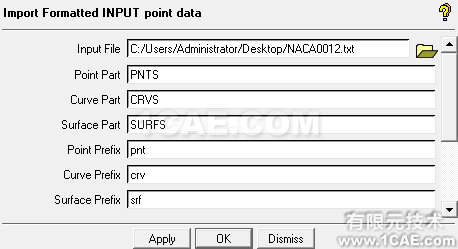

在彈出的文件選擇對話框中選取上一步處理好的數據文件,如下圖所示。

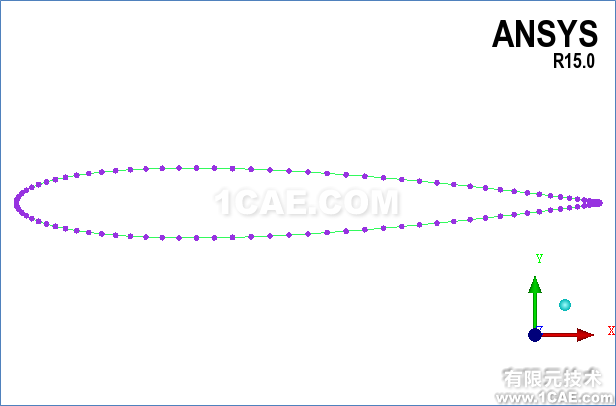

點擊Apply按鈕生成幾何。生成圖形如下圖所示。

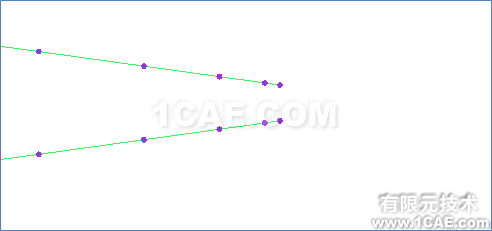

局部放大圖形,可以看到尾部并未封閉。如下圖所示。

在計算過程中可以直接連接點將其封閉,也可以繪制多段線將其封閉。ICEM CFD提供了橋接曲線,很容易進行過度。

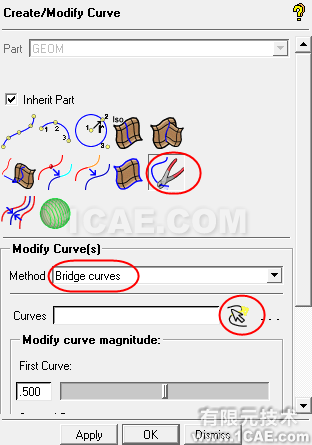

點擊Geometry標簽頁下的Create/modify Curves按鈕,彈出下圖的數據操作窗口,選擇modify curves按鈕,設置method為Bridge curves,選取上圖所示的兩條曲線。

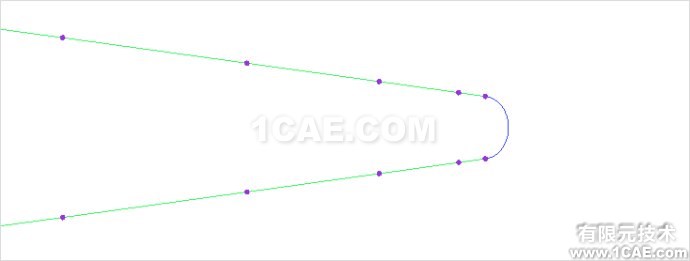

生成的橋接曲線如下圖所示。

至此翼型幾何導入完畢,后續操作過程即為流體域創建、網格劃分等,此處不再贅述。
