Tecplot中顯示合速度

2016-08-29  by:CAE仿真在線  來源:互聯網

將FLUENT計算結果導入至Tecplot中后,發現變量中只有各方向速度分量,并沒有總速度值。用記可以通過自定義方程的方式來實現。

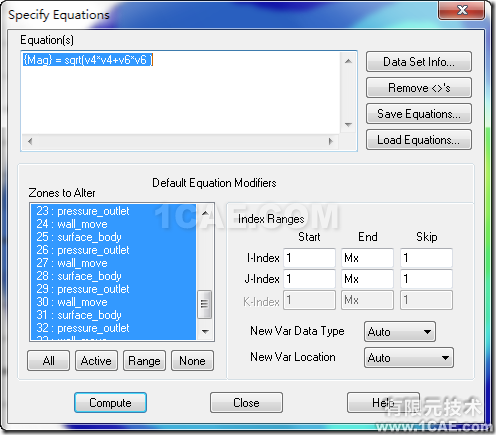

Tecplot的自定義方程功能位于Data菜單下。打開Data > Alter > Specify equation,彈出圖1所示的對話框。

圖1 指定方程對話框

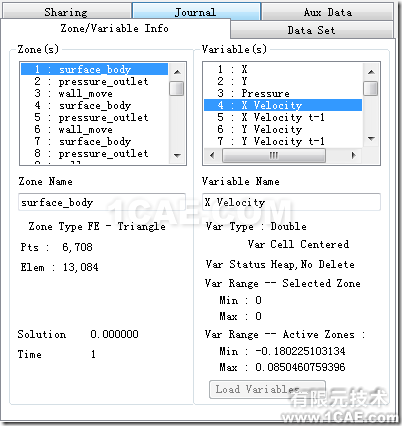

用戶要做的工作主要為輸入合適的方程表達式。圖1所示的表達式為合速度的計算方式。其中V4為X方向分量,V6為Y方向速度分量。該變量索引可以通過data set info按鈕查看。點擊Data Set Info, 出現如圖2所示的對話框。

圖2 數據信息對話框

從變量一欄中可以看到,變量4為X方向速度分量,6為Y方向速度分量。因此在定義方程時利用v4與V6來代表這兩個變量。

在點擊圖1中的compute按鈕之前,需要選擇zone,通常選擇所有的zone,通過點擊All按鈕,選擇所有zones。

點擊compute完成方程定義,之后即可使用所定義的變量了。

需要注意的地方:

1、運算符及其優先級。主要包括“+”,“-”,“*”,“/”,“**”,分別表示加減乘除及乘方。

優先級順序為:乘方、乘除、加減。

2、常用的內置函數

(1)SIN——正弦函數,輸入為弧度

(2)COS—余弦函數,輸入為弧度

(3)TAN —正切函數,輸入為弧度

(4)ASIN —反正弦,輸出為弧度

(5)ACOS —反余弦,輸出為弧度

(6)ATAN —反正切,輸出為弧度

(7)ATAN2(A,B) —對A/B的結果取反正切,輸出為弧度

(8)ABS—絕對值

(9)SQRT —求平方根

(10)LOG, ALOG —自然對數,底數為e

(11)LOG10, ALOG10 —數學對數,底數為10

(12)EXP —求冪,以e為底數

(13)MIN(A,B)—求A與B的最小值

(14)MAX(A,B) —求A與B的最大值

(15)SIGN —判斷正負,若為正數,返回+1,否則返回-1

(16)ROUND —圓整,結果為最貼近該數的整數

(17)TRUNC —截斷
