搜索ANSYSFLUENT新功能-熱電耦合的新模塊
2016-09-09 by:CAE仿真在線 來源:互聯網

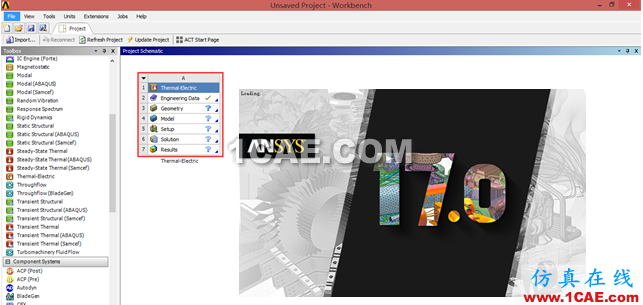

在現實模擬工作時經常會遇到熱電耦合方面的問題,傳統上我們都是在WORKBENCH中采用熱電耦合達到對問題分析的要求,如圖1所示為WORKBENCH熱電耦合模塊。

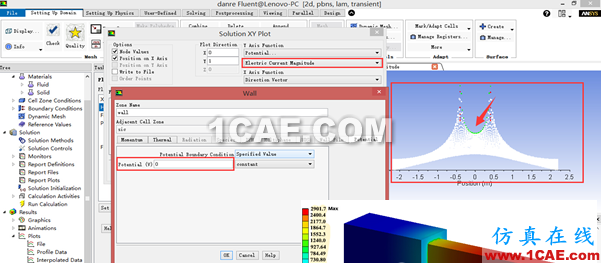

但是對于一直采用FLUENT模擬流體方面的人員來說,迫切需要在FLUENT軟件中可以加入電壓電流方面的參數,ANSYS17中終于更新這一功能,FLUENT17可以在邊界條件中加入電壓,材料可以設置電導率,如圖2所示實例。
具體我們通過一個工業實例進行講解,圖3為一工業電加熱爐的網格模型,我們通過在FLUENT模擬想了解爐內氣體流動規律壓力分布,但是以前版本的FLUENT電壓的加入必須通過換算等效為熱量加入到熱源中。但是在FLUENT17我們可以直接在邊界中加入電壓參數。

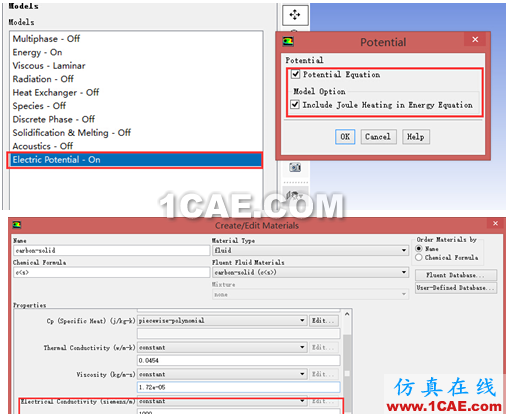

在完成網格導入之后,接下來我們激活能量方程和電壓電勢模塊,然后我們在材料庫中選擇熱源材料并設置材料的電導率等參數,如圖4所示。

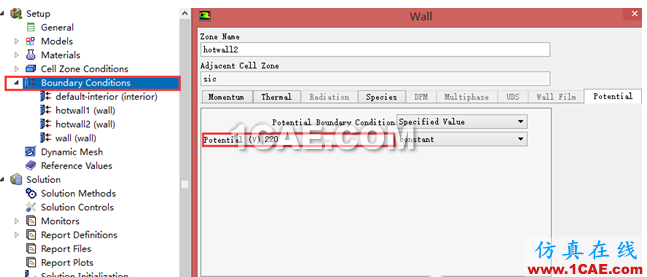

完成材料設置后我們在邊界條件中設置電極兩端的電壓,如圖5所示即可完成邊界定義。

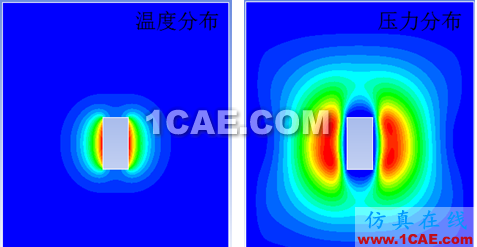

完成所有設置后就可以進行計算,最終獲得爐內溫度、壓力、電勢等分布云圖,如圖6所示。
ANSYS 17更新時間不久,加入的功能更加龐大,也會及時分享更多的新功能新技巧~
