搜索[CAE]ANSYSFLUENT教程之流體動力學分析(一)
2016-09-04 by:CAE仿真在線 來源:互聯網
● CFD是計算流體動力學(Computational fluid dynamics)的縮寫,是預測流體流動、傳熱傳質、化學反應及其他相關物理現象的一門學科。CFD一般要通過數值方法求解以下的控制方程組-質量守恒方程
-動量守恒方程
-能量守恒方程
-組分守恒方程
-體積力
-等等
● CFD 分析一般應用在以下階段:
-概念設計
-產品的詳細設計
-發現問題
-改進設計
● CFD分析是物理試驗的補充,但更節省費用和人力。
ANSYS CFD 求解器是基于有限體積法的
計算域離散化為一系列控制體積
在這些控制體上求解質量、動量、能量、組分等的通用守恒方程
偏微分方程組離散化為代數方程組
用數值方法求解代數方程組以獲取流場解

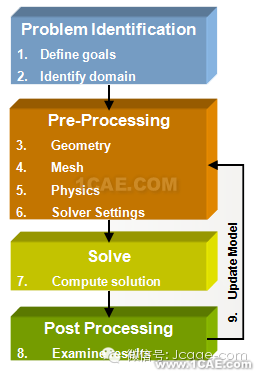

● 問題定義1).確定模擬的目的
2).確定計算域
● 前處理和求解過程
3).創建代表計算域的幾何實體
4).設計并劃分網格
5).設置物理問題(物理模型、材料屬性、域?qū)傩浴⑦吔鐥l件 …)
6).定義求解器 (數值格式、收斂控制 …)
7).求解并監控
● 后處理過程
8).查看計算結果
9).修訂模型
