波浪圓柱擾流——單向流固耦合

2016-09-20  by:CAE仿真在線  來源:互聯網

波浪圓柱擾流——單向流固耦合


流固耦合(Fluid-solid interaction,FSI)計算,通常用于考慮流體與固體間存在強烈的相互作用時,對流體流場與固體應力應變的考察。FSI計算按數據傳遞方式可分兩類:單向耦合與雙向耦合。所謂單向耦合,主要是指數據只從流體計算傳遞壓力到固體,或者只從固體計算傳遞網格節點位移到流體。雙向耦合則在每一時刻都同時向對方發送相應的物理量(流體計算發送壓力數據,固體計算發送位移數據)。

ANSYS Workbench中可以利用Fluent與DS進行單向流固耦合計算。我們這里來舉一個最簡單的單向耦合例子:波浪擾流。我們假定圓柱位移可忽略不計,固體變形對流場影響可以忽略,所考慮的是流體壓力作用在固體上,固體的應力分布。

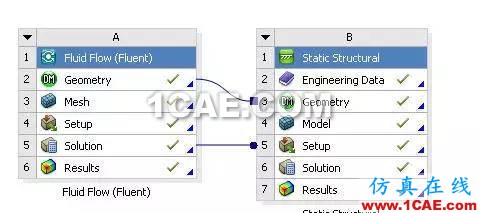

1、新建工程。注意是從Fluent –> Static Structure。

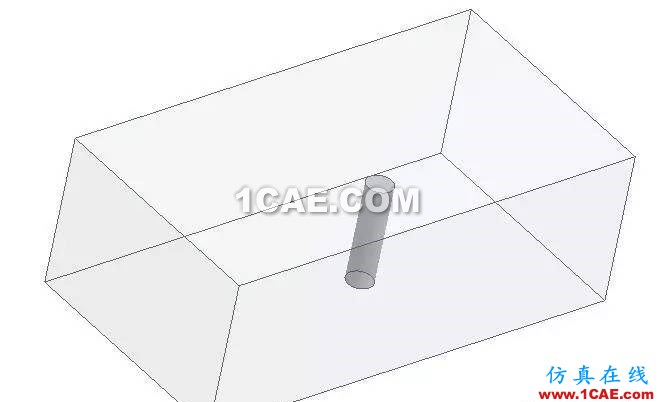

2、設置幾何模型和網格

流固耦合計算中的幾何模型與單純的流體模型或固體模型不同,它要求同時具有流體和固體模型,而且流體計算中只能有流體模型,固體計算中只能有固體模型。

3、進入FLUENT網格設置。

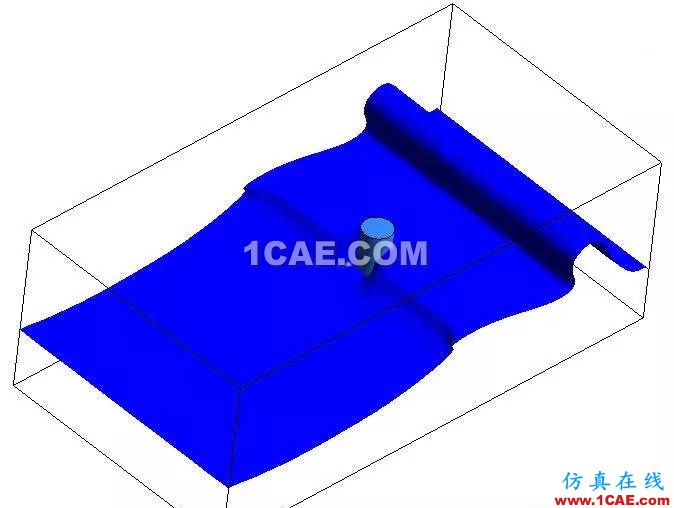

在FLUENT工程視圖中設置VOF模型,進行波浪設置,計算得到波浪擾流結果。

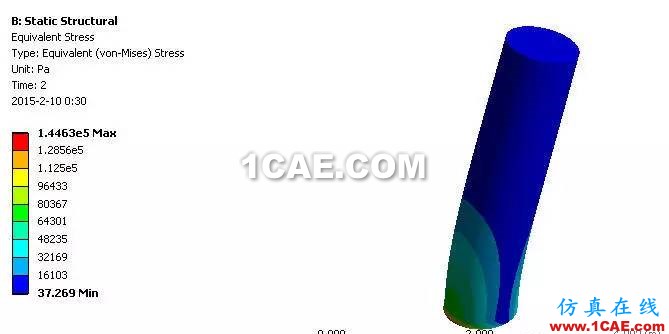

4、關閉fluent,進入Static Structure的model,導入流體載荷,設置固體約束,計算得到圓柱受流體波浪影響所產生的應力變形。


單向耦合計算思路很簡單,就是先算流體,然后將流體壓力作為載荷施加到固體上。這次的例子是從流體到固體,其實我們也可以計算由于固體變形導致流體流場變化的。只是要涉及到瞬態計算,設置上可能要麻煩一些。


開放分享:優質有限元技術文章,助你自學成才
