汽車擋風玻璃除冰fluent分析說明

2016-09-30  by:CAE仿真在線  來源:互聯網

簡言之,除冰分析需要注意的只有幾點:

1.冰層區域設置為流體域。

2.采用凝固/融化模型。

3.材料屬性需要設置相變屬性

4.后處理可以查看固相液相的分布。

具體參考下面內容。

*****************************************************************************************************************

1.整體模型分為3個Zone:

a.冰層,流體zone,材料為液體水

b. 擋風玻璃,固體zone,材料為固體玻璃

c. 汽車駕駛艙,流體zone,材料為空氣

相鄰zone之間用coupled wall連接,zone的外邊緣為絕熱wall。

駕駛艙zone設有velocity inlet 和pressure outlet,通過velocity inlet向艙內吹熱風使附在擋風玻璃上的冰融化。

2. 計算模型:需要將能量計算和凝固融化計算勾選上。

Define-->Models-->Energy設置為on, Solidification&Melting設置為on

3. 材料設置:流體材料都需要設置相變特性參數(即相變潛熱,固相線溫度,液相線溫度)。

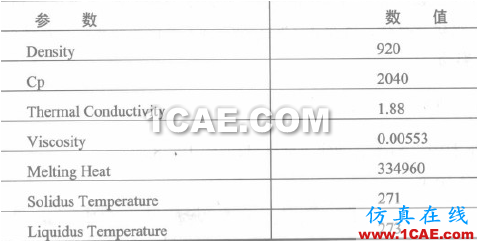

a. Water:設置如下,跟直接從材料庫里copy出來的water材料屬性不一樣,這個應該是冰的屬性。

b.

                solidus temperature=1K

                 liquidus temperature=2K
c. 玻璃:只需要設置密度、比熱和熱導率。

4. 邊界條件:設置熱風入口的速度和溫度。邊界條件的設置與一般仿真沒有區別。

5.流場初始化:初始化后用patch將冰層的Turbulence Kinetic Energy設為1e-14, Turbulence Dissipation Rate設為1e-20。

6 求解策略:

a. 先將計算設為穩態計算,將Energy方程關掉,只計算流場的流動。得到一個穩態結果,作為瞬態結果的初始結。

b. 再將計算設為瞬態計算,將Energy方程打開,計算冰層融化的過程。

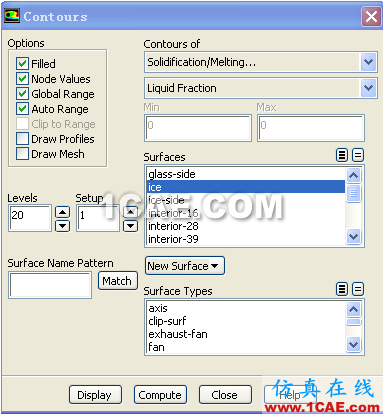

7 后處理:查看冰和水的分布 Display-->Graphics and Animations-->contours-->Solidfication/Melting-->Liquid Fraction
