ANSYSFluent群體平衡模型指南（1）

2016-10-21 by:CAE仿真在線 來源:互聯網

第一章:引言

在ANSYS Fluent中,群體平衡模型是ANSYS Fluent軟件的附加模塊。

工業上,一些工況的第二相具有粒徑(大小)的分布。這些粒子,如固體顆粒、氣泡、液滴的粒徑分布會隨著多相體系的反應、傳遞現象的發生而隨著時間發生變化。粒徑的變化過程主要和成核、增長、分散、溶解、聚并以及破碎有關。因此,在需要考慮粒徑分布的多相體系中,除了動量、質量以及能量守恒,需要添加一個平衡方程來描述粒子的平衡。這個平衡方程通常稱為群體平衡模型(PBM)。結晶、氣液反應、鼓泡床、噴霧、流化床、造粒、液液乳化分離,以及氣溶膠方面的研究經常需要引入群體平衡模型。

為了更好地了解和使用這些模型,我們引入數量密度函數(NDF)來表示粒子群。通過粒子的性質(比如尺寸,成分),可以分辨出群體平衡模型中的不同粒子,進而也可以描述他們的行為。

ANSYSFluent提供三種方法來求解群體平衡模型:離散法、標準矩方法(SMM)、積分矩方法(QMOM)。

1.1. 均一離散法

1.2. 非均一離散法

1.3. 標準矩方法

1.4. 積分矩方法

1.1. 均一離散法

在均一離散法中,顆粒群的粒徑范圍被離散為有限的粒徑間隔。這種方法的優點在于可以直接計算粒徑分布。如果在求解前,粒徑分布就已經可以大體的進行預估且數值的波動處于2-3倍之間的時候,均一離散法非常有效。在這種情況下,顆粒群被離散為相對小的粒徑間隔并和計算流體動力學(CFD)耦合求解。這個方法的缺點就是如果需要很大數量的粒徑間隔,占用計算資源較多。

1.2.非均一離散法

均一離散法的一個限制就是所有bins依附于第二相,因此其動量和為第二相的動量相同。實際上,在某些情況下,一些過大的以及過小的粒子會由于動量的偏差引起分離,均一離散法并不適用于這些情況。非均一離散法有效的處理了這個問題。在非均一離散法中,bins群可以調用不同的相速度,因此如果非均一離散法激活,群體平衡模型可以應用于多個離散相的體系。

bins分?jǐn)?shù)的傳輸方程表示如下[1]:

在均一離散法中,由于所有的bins從屬于同一相,因此這一相由于聚并和破碎產生的凈源項為0,其可以表達為

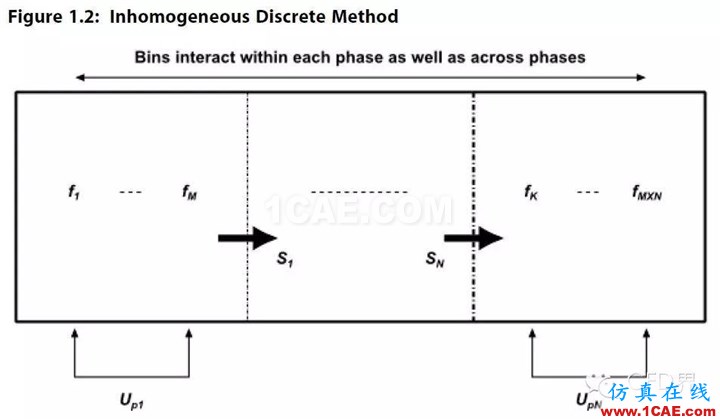

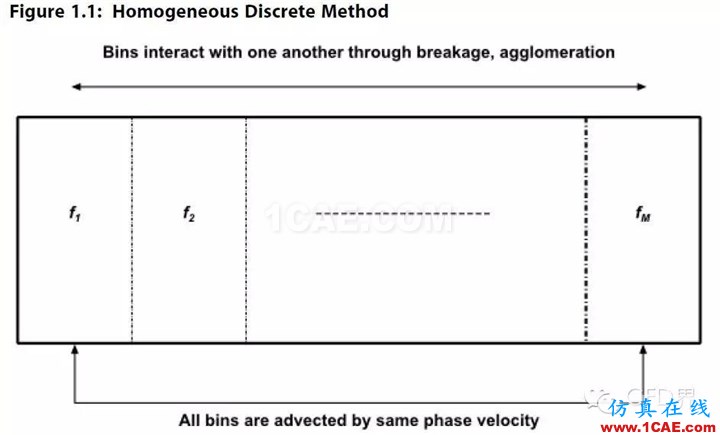

在圖1.1中可以看出,所有的bins調用相同的相速度。相反的,在圖1.2中可以看出,在非均一離散法中,bins可以依附于多個相。因此如果存在N相,每個相具有M個bins,那么總共就存在M*N個bins。f_1和f_m分?jǐn)?shù)的bins通過相速度U_p1在相間傳遞。由于給定相的bins會通過聚并融合以及破碎進入另一相(同時這也會產生凈源項),因此某一相相內的bins凈源項總和不一定為0。

對于給定相,bins產生的凈源項可以表示為從屬于這一相的bins源項的總和:

基于聚并和破碎,所有相空間的bins凈源項之和為0:

如果為均一離散法,同樣地我們有:

注意:

目前在非均一離散法中,只能考慮聚并和破碎效應。

1.3. 標準矩方法(SMM)

求解群體平衡模型的另一個方法是標準矩方法(SMM)。在標準矩方法中,群體平衡方程被轉換成為一系列的矩方程。第i個矩被定義為在整個粒徑空間內,將數量密度函數乘以粒徑的i次冪的函數的積分。一般情況下,求解少數幾個矩方程就夠了,通常是3到6個。和離散法相比,矩方法求解的方程數量大大減少。除了在計算速度上的優點,如果我們不需要連續的數量密度函數,且用幾個節點值就足夠近似的表示數量密度函數的話,SMM方法非常有效。通常,零階矩表示總數量密度、二階矩表示每單位體積的粒子表面積、三階矩表示總質量密度。

在標準矩方法中,粒徑分布(數量密度函數)沒有做任何假定,矩方程可以通過自身得以封閉(未知量轉化為矩本身來求解)。然而,這種嚴格的自身封閉特性產生了非常大的局限性,因?yàn)榇蟛糠志鄄⒑推扑槟Ｐ筒⒉荒苡棉D(zhuǎn)化為矩本身[2]。

1.4.積分矩方法(QMOM)

積分矩方法(QMOM)在計算速度上和SMM具有相同的優勢,不同的是,QMOM使用積分來封閉方程組(這在SMM中是通過用矩本身來封閉)。這使得QMOM可以更加廣泛的應用。

[1]連續性方程

[2]有關SMM方法,詳細的論述請參考:Some problems in particletechnology: A statistical mechanical formulation. Hulburt, Ho M and Katz,Stanley. Chemical Engineering Science. 1964.
