Fluent動網格一個簡單實例（dynamicmesh）

2016-10-06  by:CAE仿真在線  來源:互聯網

1.問題描述

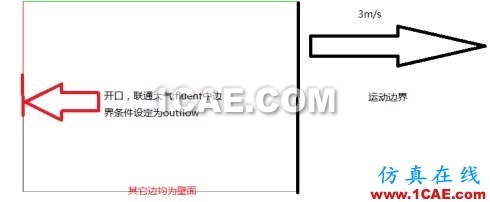

簡單的氣筒吸氣過程的模擬,左邊開口為氣筒進氣口,右邊的運動邊界模擬活塞的運動,運動速度為3m/s。

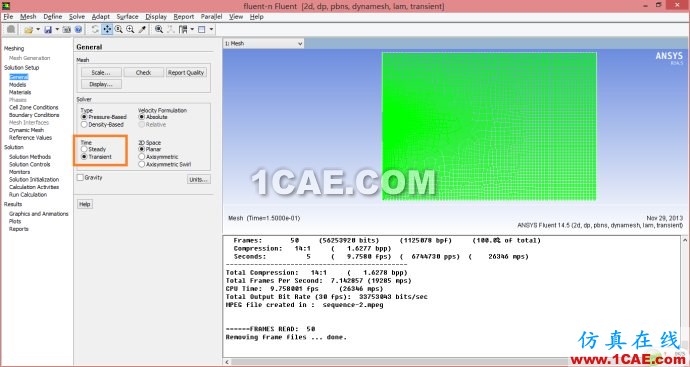

2.首先讀入網格,check&scale;因?yàn)橛袆?dòng)網格,所以該問題必然為非穩態,故在general面板中將time中改為transient。

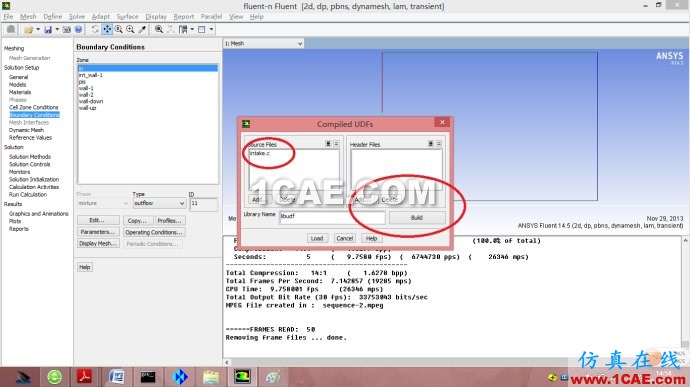

3.因?yàn)檫\(yùn)動邊界的運動速度和方向需要在UDF中定義,所以讀入并編譯UDF文件。define-->user define-->function-->compiled

4.模型 材料等設定保持不變,將左邊開的小口設為outflow邊界條件

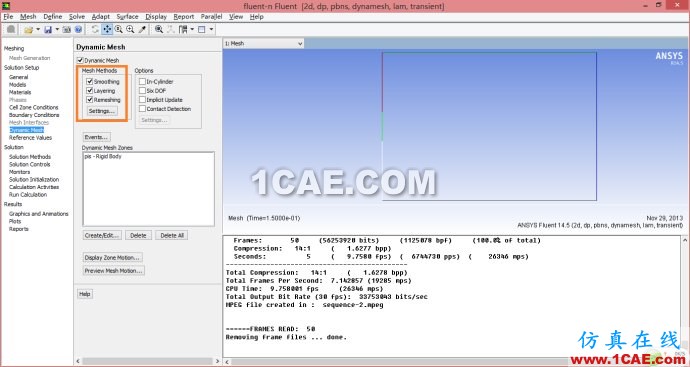

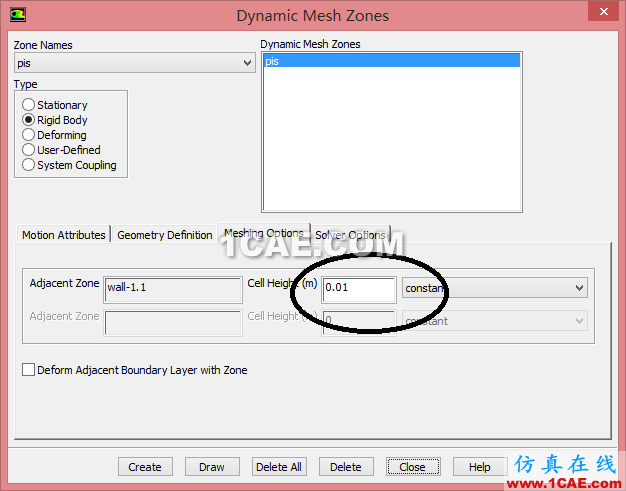

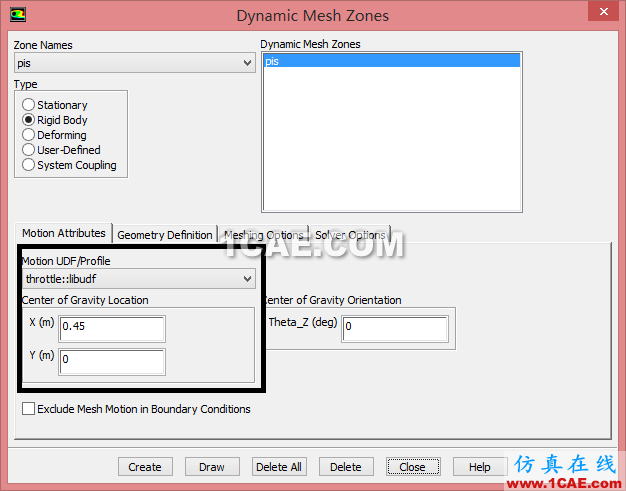

5.在dynamic mesh模塊下選中dynamic mesh,在mesh method中選擇layering 以及remeshing,當然通常為了省事,我通常一股腦全選,并保持默認參數就行了,具體設置可參考user guide等。右邊的壁面設為事先用UDF定義的速度。在mesh option中將cell height設定為初始網格的大致高度,我這里大約為0.01m,所以設定為0.01。



附UDF代碼:

#include "udf.h"
 #include "unsteady.h"
 #include "stdio.h"
 #include "stdlib.h"
 real current_time = 0.0 ;
 Domain * domain ;
 Thread * thread ;
 real NV_VEC( origin ),NV_VEC( force ),NV_VEC( moment ) ;
DEFINE_CG_MOTION(throttle,dt,vel,omega,time,dtime)
 {
 current_time = CURRENT_TIME ;
 vel[0] = 3;

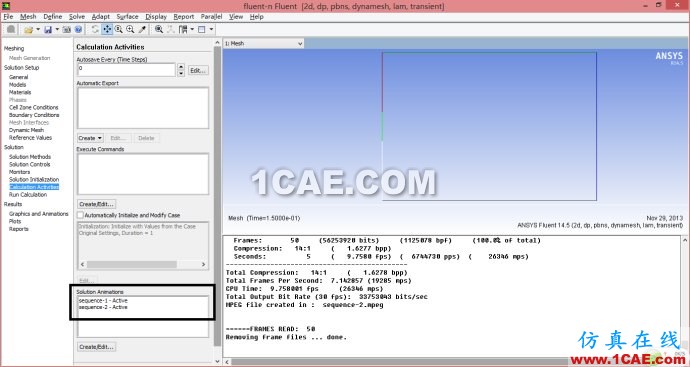

Message("time=%f omega=%f\n",current_time) ;
}
