高級應用分享 | Fluent二維激波捕捉

2016-11-30  by:CAE仿真在線  來源:互聯網



前言

本文通過案例介紹了Fluent密度基求解器進行二維激波模擬的方法和步驟,實測證明Fluent對這類問題求解比較穩健,可以類推至三維應用。

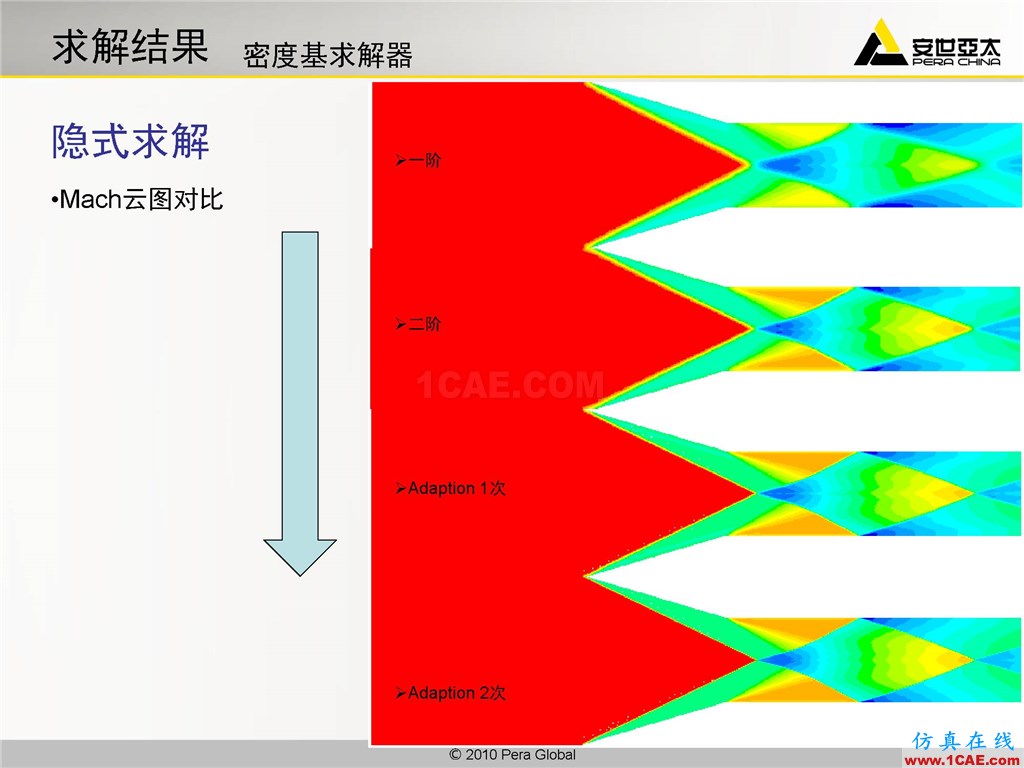

高級應用分享 | Fluent二維激波捕捉fluent圖片1

高級應用分享 | Fluent二維激波捕捉fluent圖片2

高級應用分享 | Fluent二維激波捕捉fluent圖片3

高級應用分享 | Fluent二維激波捕捉fluent流體分析圖片4

高級應用分享 | Fluent二維激波捕捉fluent流體分析圖片5

高級應用分享 | Fluent二維激波捕捉fluent流體分析圖片6

高級應用分享 | Fluent二維激波捕捉fluent仿真分析圖片7

高級應用分享 | Fluent二維激波捕捉fluent仿真分析圖片8

高級應用分享 | Fluent二維激波捕捉fluent仿真分析圖片9

高級應用分享 | Fluent二維激波捕捉fluent仿真分析圖片10

高級應用分享 | Fluent二維激波捕捉fluent圖片11

高級應用分享 | Fluent二維激波捕捉fluent圖片12

高級應用分享 | Fluent二維激波捕捉fluent圖片13

高級應用分享 | Fluent二維激波捕捉fluent圖片14

高級應用分享 | Fluent二維激波捕捉fluent分析圖片15

高級應用分享 | Fluent二維激波捕捉fluent分析圖片16

高級應用分享 | Fluent二維激波捕捉fluent分析圖片17

高級應用分享 | Fluent二維激波捕捉fluent流體分析圖片18

高級應用分享 | Fluent二維激波捕捉fluent流體分析圖片19

高級應用分享 | Fluent二維激波捕捉fluent流體分析圖片20
