搜索ANSYS Fluent 氣動噪聲分析案例：跨音速空腔流動
2016-12-09 by:CAE仿真在線 來源:互聯網
參考文獻:Peng, S.-H., Leicher, S., and Haase, W., DES and Hybrid RANS-LES Modelling of Unsteady Pressure Oscillations and Flow Features in a Rectangular Cavity, 2nd Symposium onHybrid RANS-LES Methods, Corfu, Greece, 17-18 June 2007
計算模型:

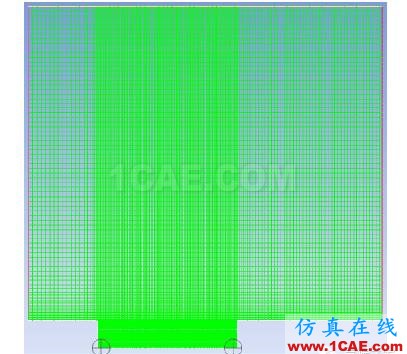

計算網格:為了減小計算量,本文采用二維簡化模型進行原理性驗證,共19414 個Cell。
物理模型:SAS 分離渦模擬
Air: ideal-gas
Viscous Model: Scale-Adaptive Simulation
P-V Coupling: Fractional Step
Spatial-Discretization: Least Squares Cell Based, Second Order, Bounded Central Differencing,
Second Order Upwind
Transient Formulation: Second Order Implicit
Courant Number: 50
Momentum ERF: 0.4
Pressure ERF: 0.5
Time Step Size: 5E-5
Total Time: 0.4s

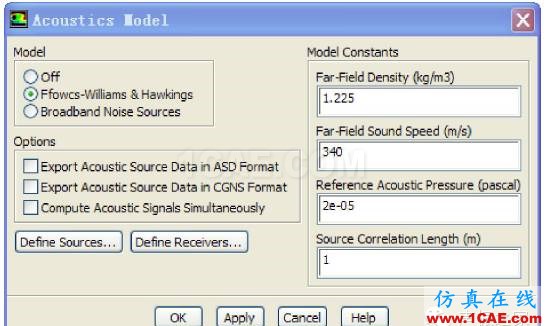

Acoustics Model: Ffowcs-Wiliams & Hawkings + CAA 方法
計算結果:

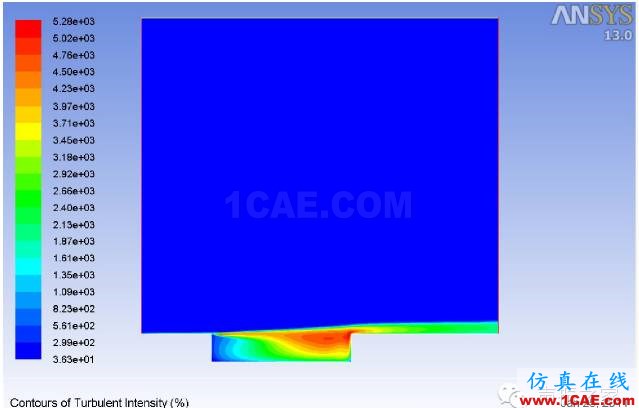

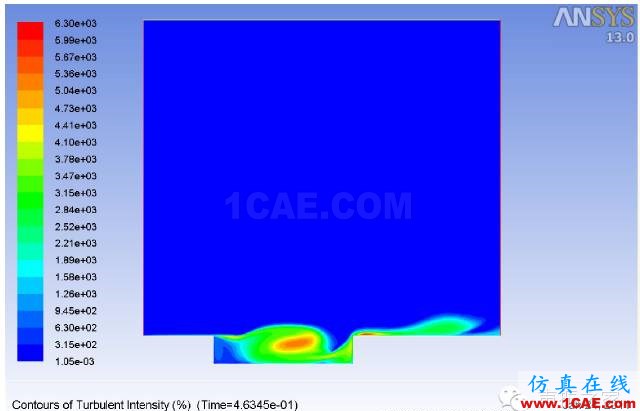

1)穩態初場和瞬態流場的湍流度比較

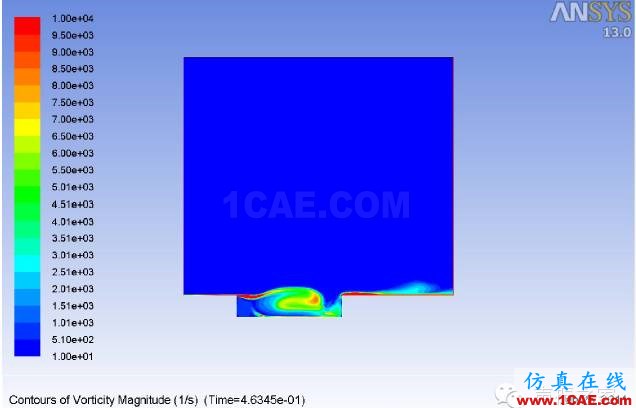

2)渦量云圖(10-10000)

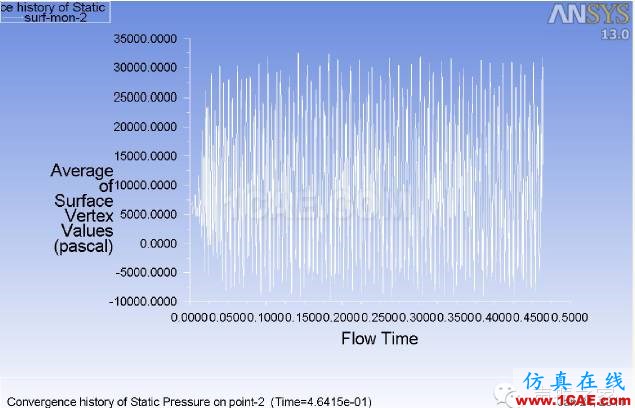

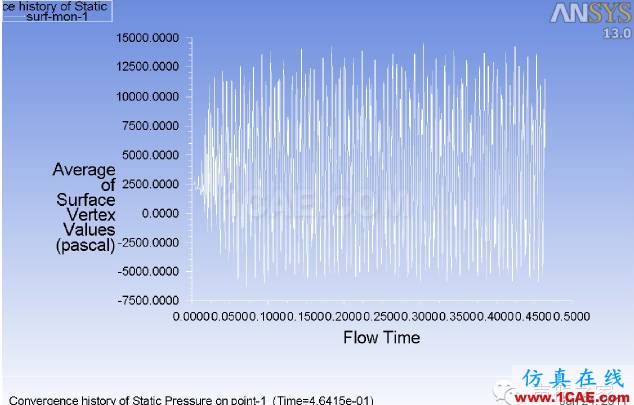

3)監測點的壓力脈動監測

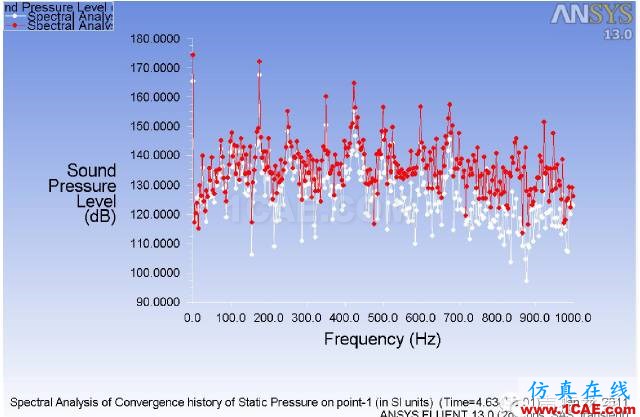

4)監測點的聲壓-頻率曲線

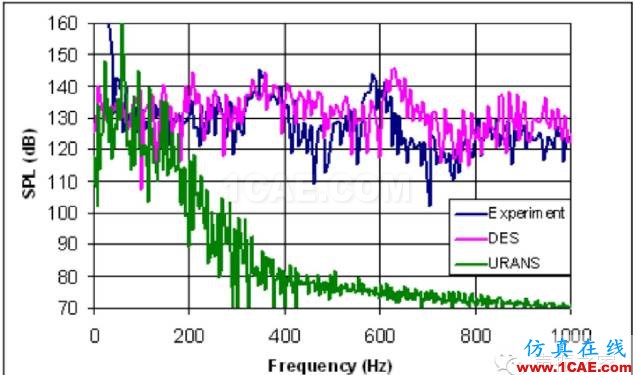

ANSYS Fluent 二維計算的K20、K29 兩個監測位置的聲壓-頻率比較
5)結論

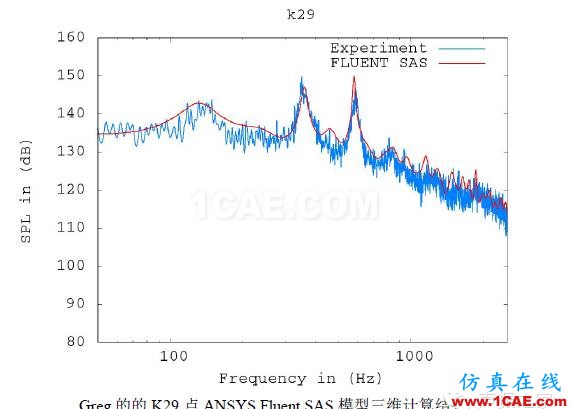

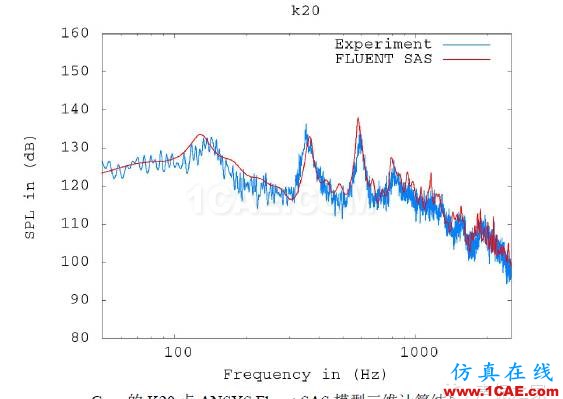

從計算可以看出,二維簡化模型只能定性的預測聲壓分布趨勢,無法準確和實驗數據吻合。而Greg 的三維計算則和實驗吻合很好。
本文摘錄自網絡資源《ANSYS Fluent 氣動噪聲模型使用指南》
