Fluent airpak是面向工程師、建筑師和室內設計師的專業領域工程師的專業人工環境系統分析軟件,特別是HVAC領域。它可以精確地模擬所研究對象內的空氣流動、傳熱和污染等物理現象,它可以準確地模擬通風系統的空氣流動、空氣品質、傳熱、污染和舒適度等問題,并依照ISO 7730標準提供舒適度、PMV、PPD等衡量室內空氣質量(IAQ)的技術指標。從而減少設計成本,降低設計風險,縮短設計周期。Fluent airpak 3.0是目前國際上比較流行的商用CFD 軟件。

應用領域

Airpak軟件的應用領域包括建筑、汽車、樓房、化學、環境、HVAC、加工、采礦、造紙、石油、制藥、電站、打印、半導體、通訊、運輸等行業。Airpak已在如下方面的設計得到了應用:住宅通風、排煙罩設計、電訊室設計、凈化間設計、污染控制、工業空調、工業通風、工業衛生、職業健康和保險、建筑外部繞流、運輸通風、礦井通風、煙火管理、教育設施、醫療設施、動植物生存環境、廚房通風、餐廳和酒吧、電站通風、封閉車輛設施、體育場、競技場、總裝廠房等。

Airpak的特點

建模快速

Airpak是基于“object”的建模方式,這些“object”包括房間、人體、塊、風扇、通風孔、墻壁、隔板、熱負荷源、阻尼板(塊)、排煙罩等模型。另外,Airpak還提供了各式各樣的diffuser模型,以及用于計算大氣邊界層的模型。Airpak同時還提供了與CAD軟件的接口,可以通過IGES和DXF格式導入CAD軟件的幾何。

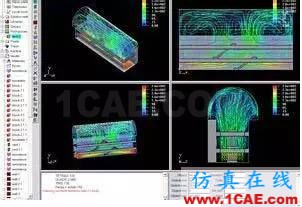

【風環境】Fluent airpak --人工環境系統分析軟件fluent培訓的效果圖片2

自動的網格劃分功能

Airpak具有自動化的非結構化、結構化網格生成能力。支持四面體、六面體以及混合網格,因而可以在模型上生成高質量的網格。Airpak還提供了強大的網格檢查功能,可以檢查出質量較差(長細比、扭曲率、體積)的網格。另外,網格疏密可以由用戶自行控制,如果需要對某個特征實體加密網格,局部加密不會影響到其它對象。

非結構化的網格技術——可以逼近各種形狀復雜的幾何,大大減少網格數目,提高模型精度

四面體網格——用來模擬形狀極其復雜的形狀,從而保證求解精度。

【風環境】Fluent airpak --人工環境系統分析軟件fluent培訓的效果圖片4

廣泛的模型能力

強迫對流、自然對流和混合對流模型

熱傳導模型、流體與固體耦合傳熱模型、熱輻射模型

層流、湍流,穩態及瞬態問題

強大的解算功能

求解器----FLUENT,全球最強大的CFD(計算流體動力學)求解器

有限體積方法(Finite Volume Method), 結構化與非結構化網格的求解器

并行算法,能夠實現UNIX或NT的網絡并行

強大的可視化后置處理

面向對象的、完全集成的后置處理環境

可視化速度矢量圖、溫度(濕度、壓力、濃度)等值面云圖、粒子軌跡圖、切面云圖、點示蹤圖等

圖片可以通過以下格式輸出到文件:Postscripts, PPM, TIFF, GIF, JPEG和RGB格式

動畫可以存成AVI, MPEG, GIF等格式的多媒體文件

強大的報告和可視化工具

Airpak提供了強大的數值報告,可以模擬不同空調系統送風氣流組織形式下室內的溫度場、濕度場、速度場、空氣齡場、污染物濃度場、PMV場、PPD場等,以對房間的氣流組織、熱舒適性和室內空氣品質(IAQ)進行全面綜合評價。使您更方便地理解和比較分析結果。您可以看到速度矢量、云圖和粒子流線動畫等。它可以實時描繪出氣流運動情況。

設計性能評估

后處理還包括產品設計性能的評估,氣流、溫度、濕度分布、舒適度、壓力等參數。
