在局部區域內,速度或溫度場變化較大,而網格不夠精細,從而導致了結果的不準確,故需要依據現有結果對局部網格再進行細分。
下面以冷熱水混合器內的流動與熱交換模擬來說明該功能的使用:
用菜單命令Adapt: Gradient打開對話框,在Gradient of 下來框中選中Temperature和Static Temperature;在Option中不選Coarsen,即只細化修改網格而不粗糙化。點擊Compute,Fluent將計算出溫度梯度的最大值和最小值,在Refine Threshold中輸入0.01,點擊Mark。
顯示即將細化的網格有82個:
82 cells markedfor refinement, 0 cells marked for coarsening

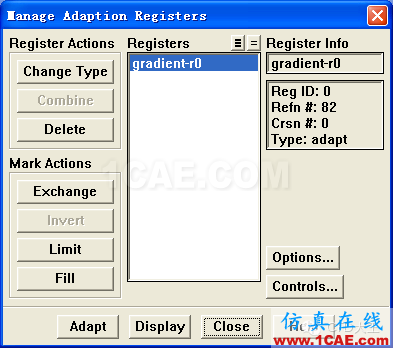

點擊Manage…,在打開的單元注冊對話框(ManageAdaption Registers)點擊Display。

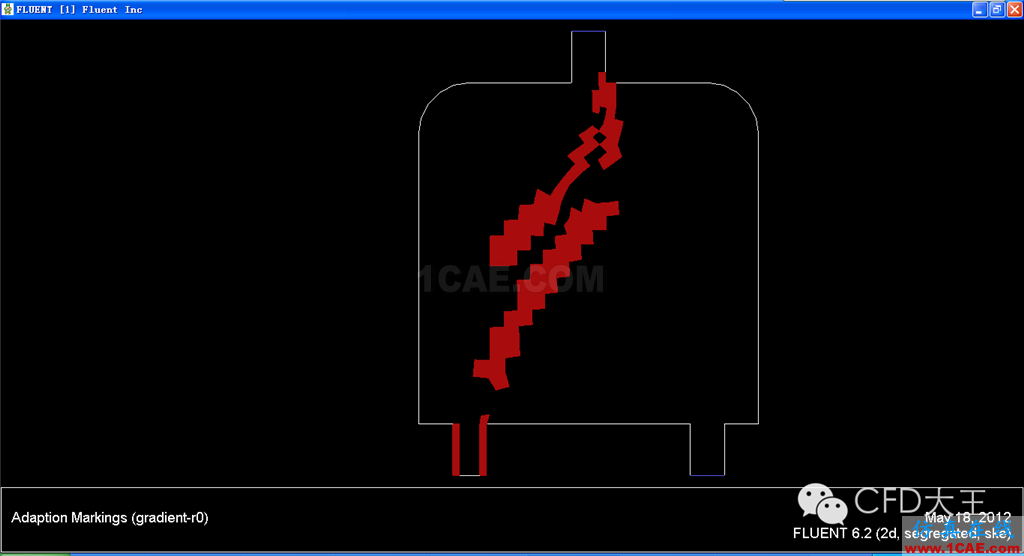

準備要細化的網格的網格顯示如下圖。
點擊單元注冊對話框中的Adapt按鈕后,選擇Yes確認,最后關閉Manage Adaption Registers和Gradient Adaption對話框,網格細化完畢。

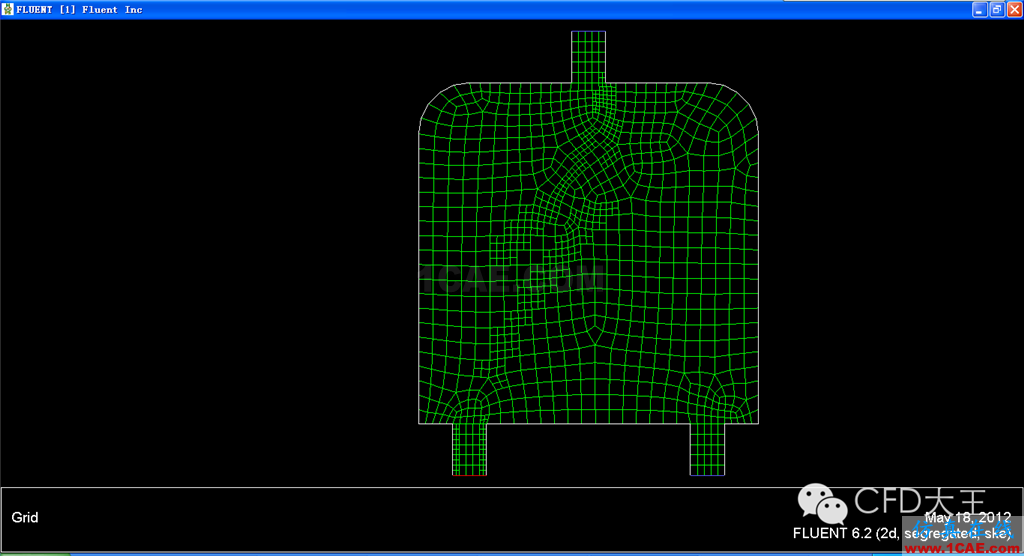

通過菜單命令Display: Grid,改進后的網格顯示如下,明顯看出前面所標示的溫度梯度大于0.01的網格已經得到改進。
