FLUENT的邊界類型大致可分為以下幾種類型:

• 連通型邊界:連通多個區域,如Interface

• 阻塞型邊界:流體不允許穿越此類邊界,如壁面wall

• 出入口邊界:如進出口邊界

在實際計算過程中可能會存在這樣一種情況:在某些時候,邊界為出入邊界,而在一些時間段,該邊界類型變?yōu)?span>wall。比較典型的情況如往復泵。FLUENT中動網格模塊提供了EVENT功能,可以很容易實現計算過程中邊界類型轉換。

要想使用Event功能,必須采用瞬態計算。該功能位于Dynamic Mesh面板中,激活Dynamic Mesh選項后即可激活。如圖1所示。

圖1

點選【Events】按鈕進入Event面板,如圖2所示。

設置面板中的Number of Events:設置Event的數量

On:表示是否激活該Event

Name:給該Event命名

At Times:設置在何時激活該Event

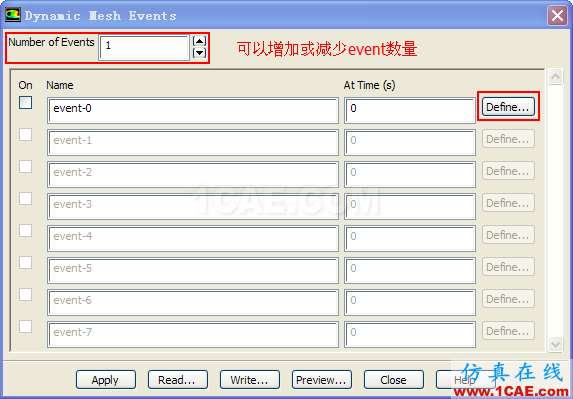

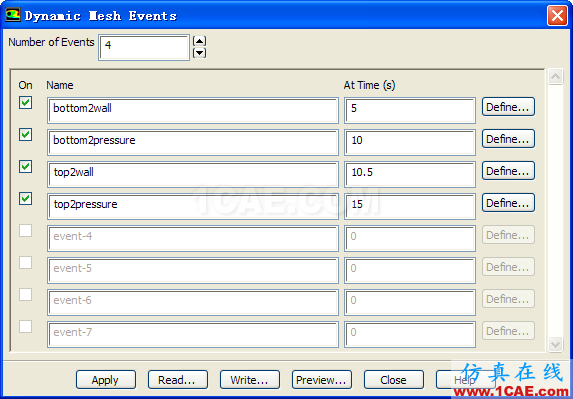

圖2 Event管理面板

點擊【Event】進入Event定義對話框。如圖3所示。

圖3 Event定義面板

其中Type對應Event的類型。一共包含以下類型,如圖4所示:

圖4 Event類型

1、Change Zone Type:改變區域類型

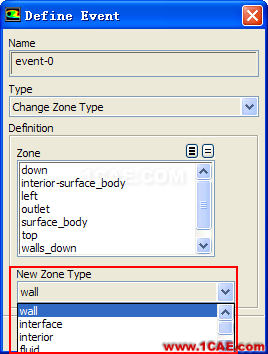

圖5

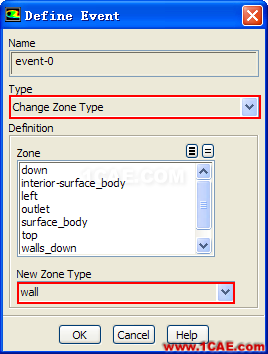

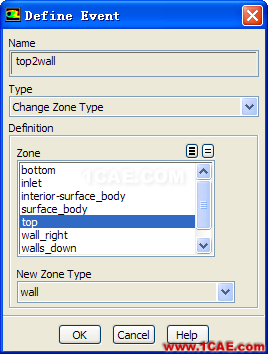

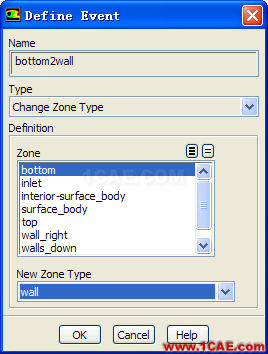

主要用于區域改變,也可以用于邊界類型改變。不過只能將其他類型邊界改為Wall或Interface邊界。New Zone Type中包括的類型有:wall、Interface、interior、Fluid、Solid

2、Copy Zone BC:復制邊界條件

利用此功能可以實現在某一時刻變更邊界條件。

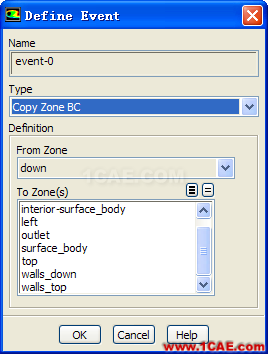

利用這一功能也可以實現邊界改變,不過使用此方法之前,需要定義好所需要的邊界數值。如圖所示,From Zone為源邊界,To Zone為目標邊界。

圖6

3、Activate Cell Zone:激活計算區域

FLUENT可以使某一區域處于激活或非激活狀態,應用此選項可以在某一時刻激活區域。非激活的區域不會參與計算。

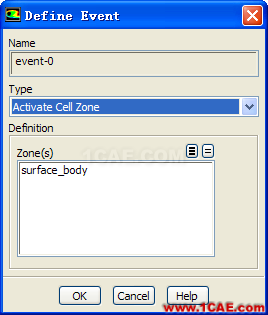

圖7

4、Deactivate Cell Zone:關閉計算區域

5、Create Sliding Interface:創建滑移交界面

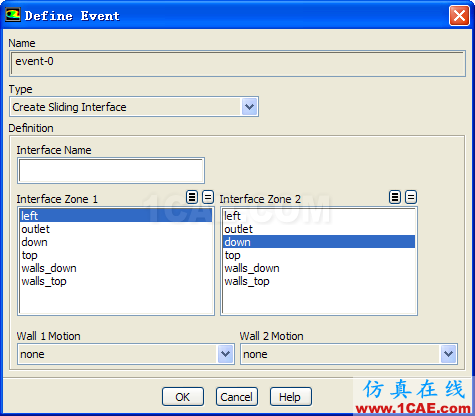

在某一時刻創建滑移交界面。

圖8

6、Delete Sliding Interface:刪除滑移交界面

7、Change Motion Attribute:改變運動屬性

圖9

8、Change Time Step Size:改變時間步長

在特定時刻修改時間步長,這一功能也可以通過UDF來實現。

9、Change Under-Relaxation Factors:改變松弛因子

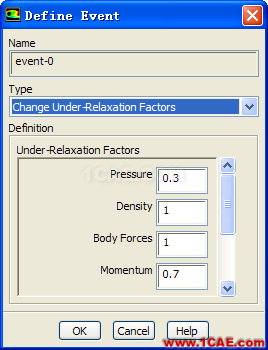

在運行過程中改變松弛因子。

圖10

10、Insert Boundary Zone Layer:增加邊界層數

11、Remove Boundary Zone Layer:去除邊界層

12、Insert Interior Zone Layer:插入內部區域?qū)訑?shù)

13、Remove Interior Zone Layer:去除內部區域?qū)訑?shù)

14、Insert Cell Layer:插入網格層

15、Remove Cell Layer: 刪除網格層

16、Execute Command:在規定的時刻運行TUI命令

圖11

17、Replace Mesh:在某一時刻替換網格

可以在規定的時刻替換網格,這一思路與CFX中的多構型是相同的。

圖12
