搜索gambit入門教程——如何用gambit生成機翼結構網格
2017-02-21 by:CAE仿真在線 來源:互聯網
現在很多新手在用gambit劃分網格的時候,習慣性的直接生成體網格,這樣做確實簡單,但是簡單省力的同時就蘊藏著風險,當遇到復雜外形的時候,就長不了結構網格或者是生成的網格質量很差,為什么會這樣?因為要劃分一套高質量的網格,在gambit中直接劃分體網格是不恰當滴。
那如何在gambit中劃分結構網格呢?了解pointwise或者icem的同學都知道,這些牛b軟件劃分網格的思路都是分區,所以要在gambit中劃分結構網格,其基本思路也是要分區,想偷懶直接劃分體網格是行不通的哦。
下面開始講課:

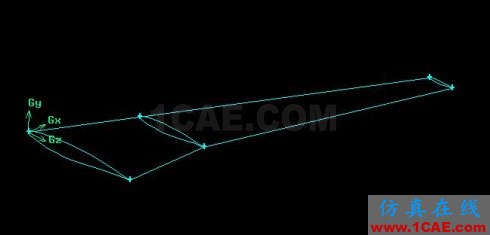

1.導入實體
2.將面移動至中心位置

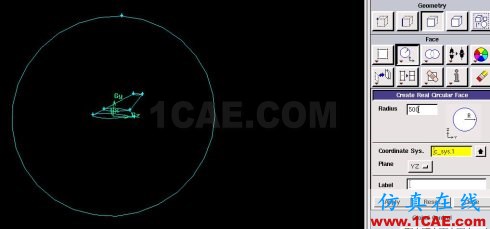

3.在yz平面生成一個圓

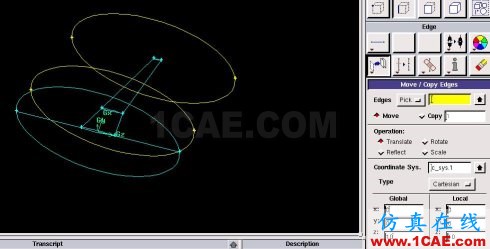

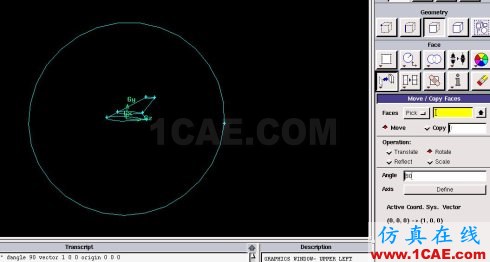

4.將圓繞著x軸旋轉90°

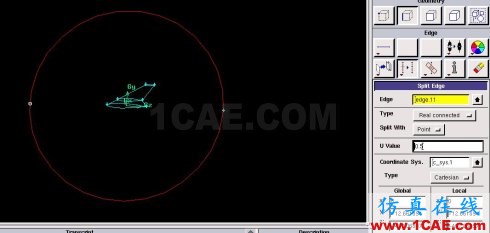

5.將圓周split

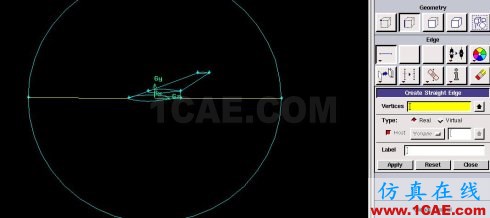

6.生成如圖的兩條線

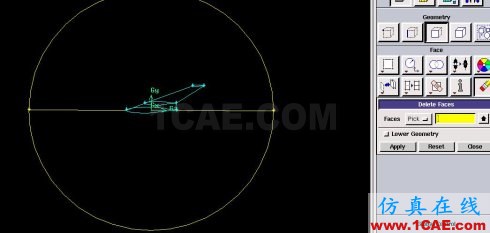

7.將圓面刪除,刪除的時候將lower geometry去掉,這樣刪除之后就還能剩下線

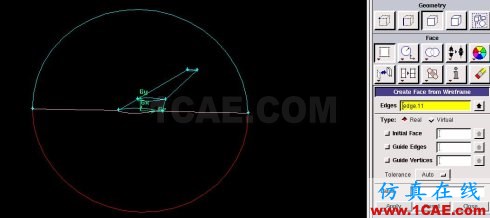

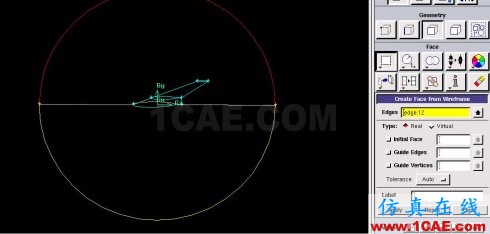

8.選擇如圖中的四條邊,生成面
9.同上

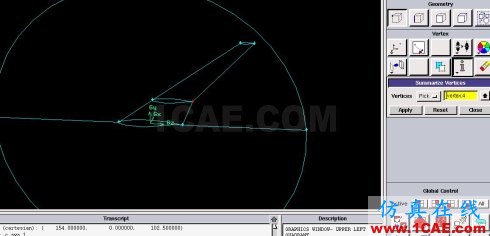

10.查看該點的位置,顯示其x坐標為154

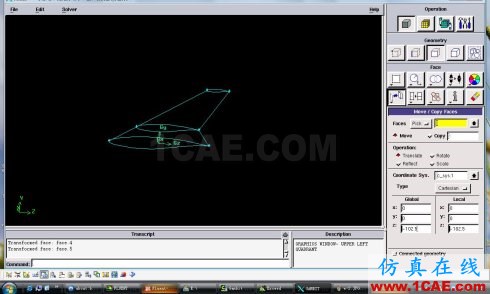

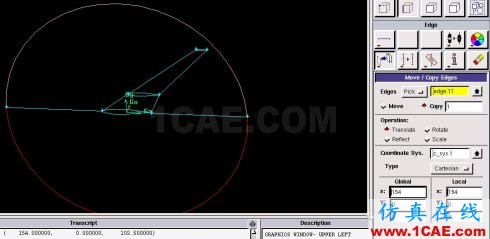

11.選擇剛剛生成的兩個面,選擇copy,并沿著x軸移動154
12.同上,復制面到翼端面處,同時沿著z軸調整面,使機翼的控制面位于圓面的中心位置左右

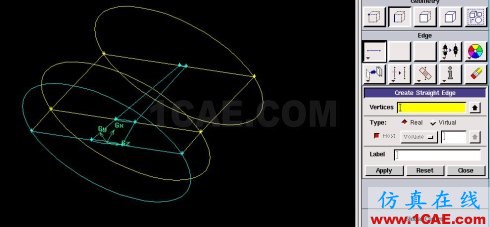

13.生成如圖所示的線

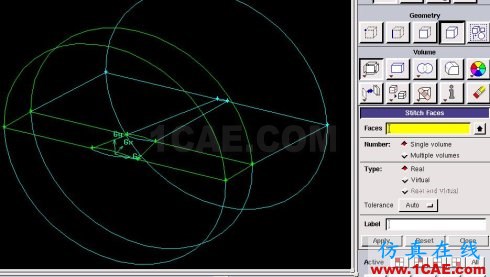

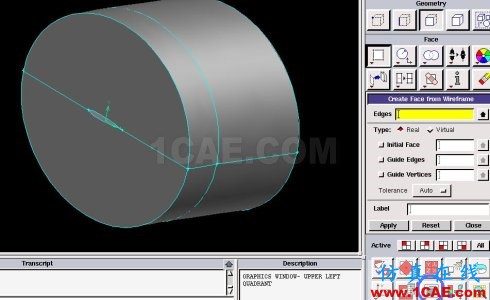

14.生成封閉的面,在gambit中有些面沒有生成很難看出來,可以將面用陰影來顯示查看是否有漏生成面。
15.生成如圖所以的體(綠色顯示的)

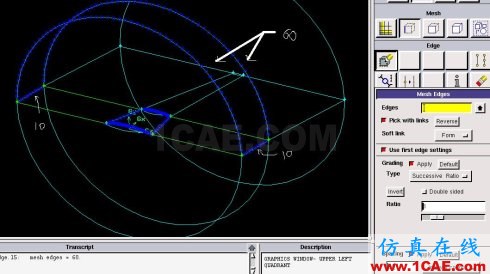

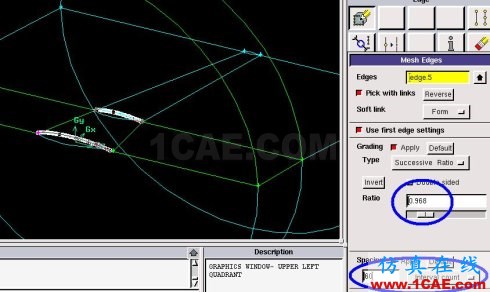

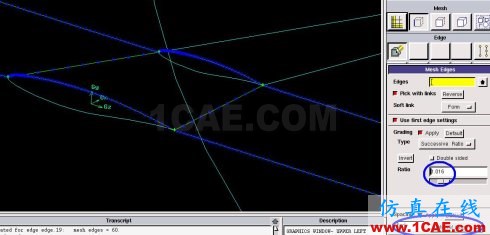

16.布置節點,參數如圖所示

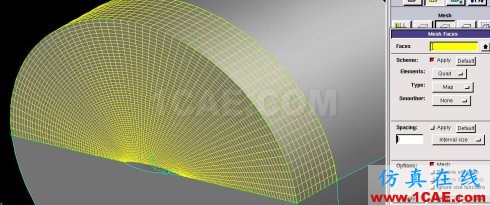

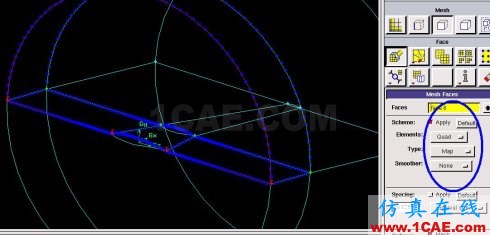

17.選擇如圖所示的面,生成結構面網格
18.選擇該體的各面,生成結構網格

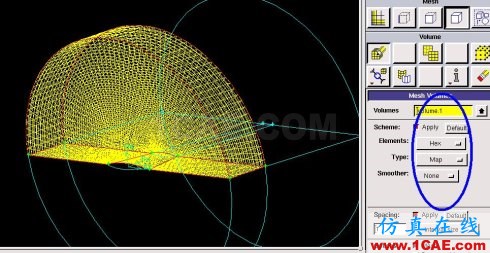

19.選擇剛剛生成的體,生成結構體網格

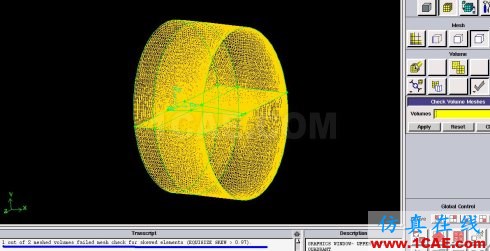

20.重復15-19,直至生成如圖所示的體網格

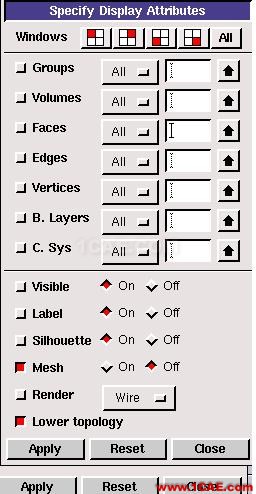

21.下面開始劃分端面網格,為了顯示更清爽一點,把生成的網格先隱藏掉

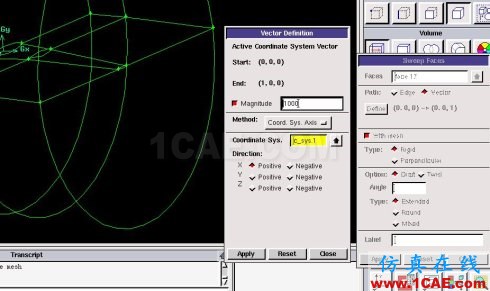

22。選擇端面的3個面,用拉伸的方式生成體

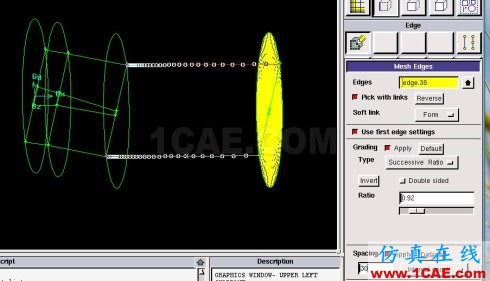

23。布置節點分布

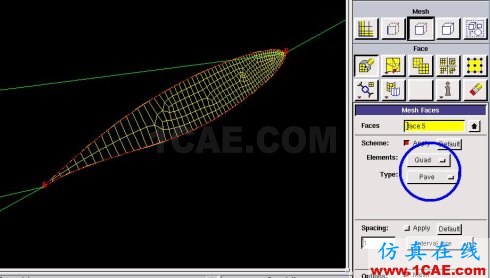

24.生成機翼端面的網格,網格類型如圖所示

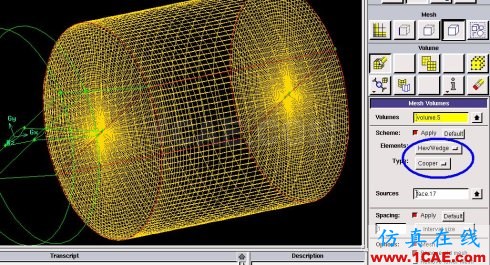

25.生成體網格,生成類型如圖所示
接下來就是設置邊界條件和輸出網格了,這些就不在此贅述了。
通過以上教程,希望大家學會的是gambit中劃分結構網格的思路,而不是局限于程式化的操作,教程中的外邊界大小,各節點的分布可以按照各位讀者的理解、經驗和喜好進行個性化的設置。另外,需要注意的是,對于一些后緣非常凹(比如說超臨界翼型)的機翼來說,需要對后緣進行圓滑或者光順,否則生成的網格極有可能出現skew》0.97的情況,從這點說,gambit生成結構網格的能力確實不行,提供網格光順基本上沒有用,不像pointwise等軟件,對于結構網格的光順能極大的提高網格質量。
